| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | ۶۰ روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 500 مجموعه در ماه |
| پردازش: | جعل | تعداد دندان ها: | سفارشی |
|---|---|---|---|
| سختی سطح: | 40-60hrc | حرارت درمانی: | خاموش کننده و معتدل |
| نوع پروفایل: | دنده مارپیچ | چرخ دنده: | سنگ زنی پروفایل |
| برجسته کردن: | مهندسی های مختلف نیاز به یک چرخ چرخ دار دارند,طراحی انعطاف پذیر دستگاه تک مارپیچی,ابزار تک مارپیچی برای خرد کردن پروفایل,Flexible Design Single Helical Gear,Single Helical Gear for Profile Grinding |
||

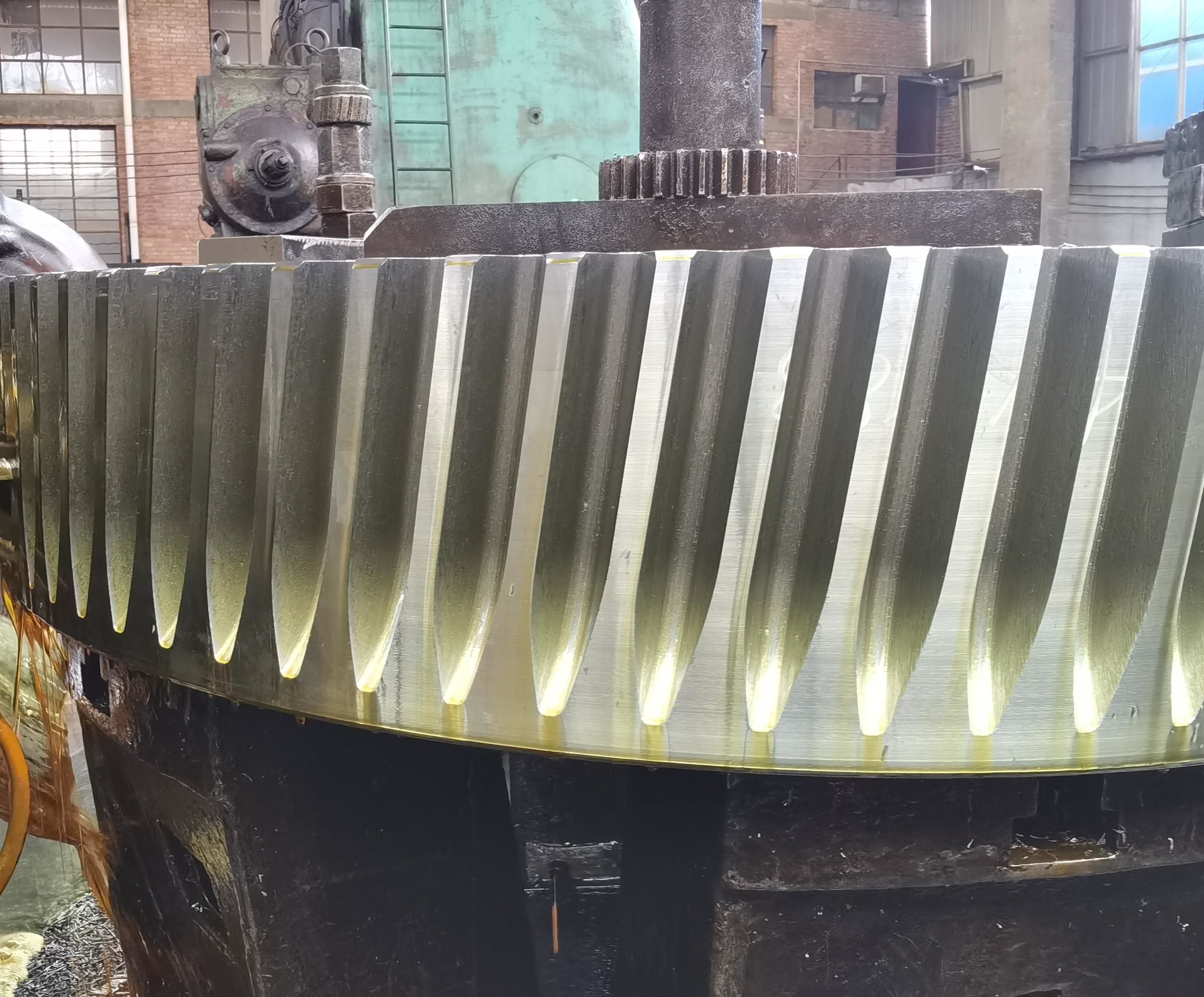

1) توضیحات دنده مارپیچ
در طراحی مهندسی مکانیک، با توجه به الزامات انتقال خاص و شرایط کاری،
دنده‌هایی با دندانه‌های مارپیچ طراحی می‌شوند که به آن‌ها دنده‌های مارپیچ گفته می‌شود.
2) مزایای دنده مارپیچ
a) طراحی انعطاف‌پذیر: با توجه به نیازهای مختلف مانند نسبت انتقال، فاصله مرکز و بار،
پارامترهای دنده‌های مارپیچ، از جمله مدول، تعداد دندانه‌ها و زاویه مارپیچ، می‌توانند به طور انعطاف‌پذیری طراحی شوند
تا نیازهای مهندسی متنوع را برآورده کنند.
b) بهینه سازی عملکرد سیستم: با طراحی منطقی دنده‌های مارپیچ، چیدمان ساختاری کل سیستم انتقال مکانیکی
می‌تواند بهینه شود، اندازه و وزن تجهیزات کاهش یابد،
و عملکرد و قابلیت اطمینان کلی سیستم بهبود یابد.
3) کاربردهای دنده مارپیچ
در مرحله تحقیق و طراحی محصولات مکانیکی، دنده‌های مارپیچ یک انتخاب مهم برای مهندسان هستند
برای دستیابی به انتقال کارآمد و طراحی ساختاری فشرده. آن‌ها به طور گسترده در بسیاری از زمینه‌های مهندسی استفاده می‌شوند
مانند خودروها، کشتی‌ها و تولید برق بادی.
| محصولات | دنده‌های مارپیچ |
| سفارشی ساخته شده | √ |
| نوع پروفیل دنده | دنده استوانه‌ای |
| ساخت | دنده زنی |
| سنگ زنی دندانه‌ها | √ |
| مدول (M) | 9 |
| تعداد دندانه‌ها (Z) | سفارشی |
| زاویه فشار (α) | 20° |
| زاویه سرب | 20° |
| درجه دقت | درجه ISO 6-7 |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62HRC |
| مقایسه درجه بندی کدهای فولادی | |||||
| چین/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
