| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | HG22083101 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $150/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 50 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| مواد: | 20CrMnTi | حرارت درمانی: | کربورسازی |
|---|---|---|---|
| عرض دندان: | 45 | ماژول: | 4 |
| دقت: | درجه ISO 6 | زاویه مارپیچ: | 15 درجه |
| برجسته کردن: | چرخ دنده مارپیچ تک فولادی 20CrMnTi,چرخ دنده مارپیچی فولادی 20CrMnTi,چرخ دنده مارپیچی تک کاهنده سرعت |
||

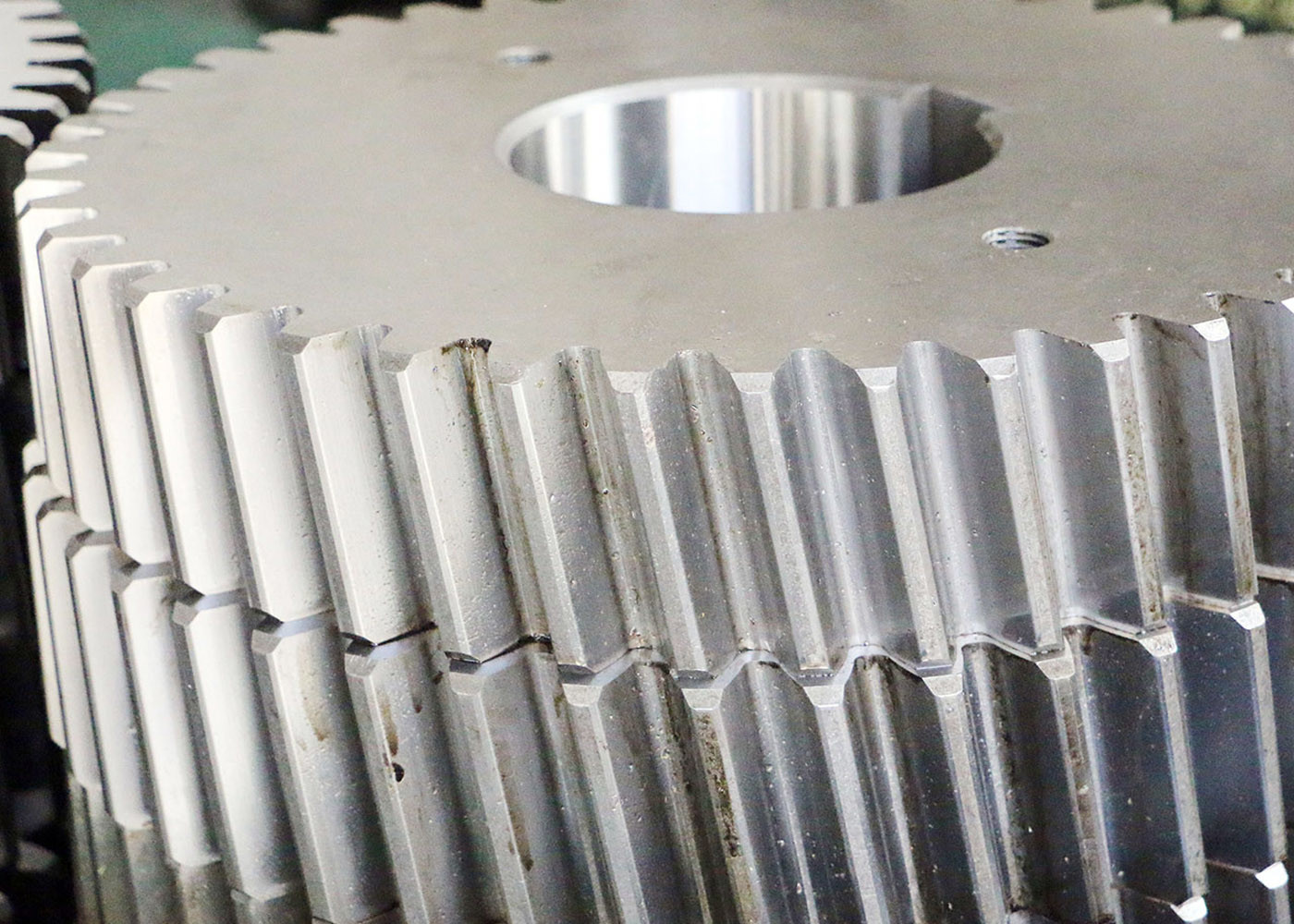

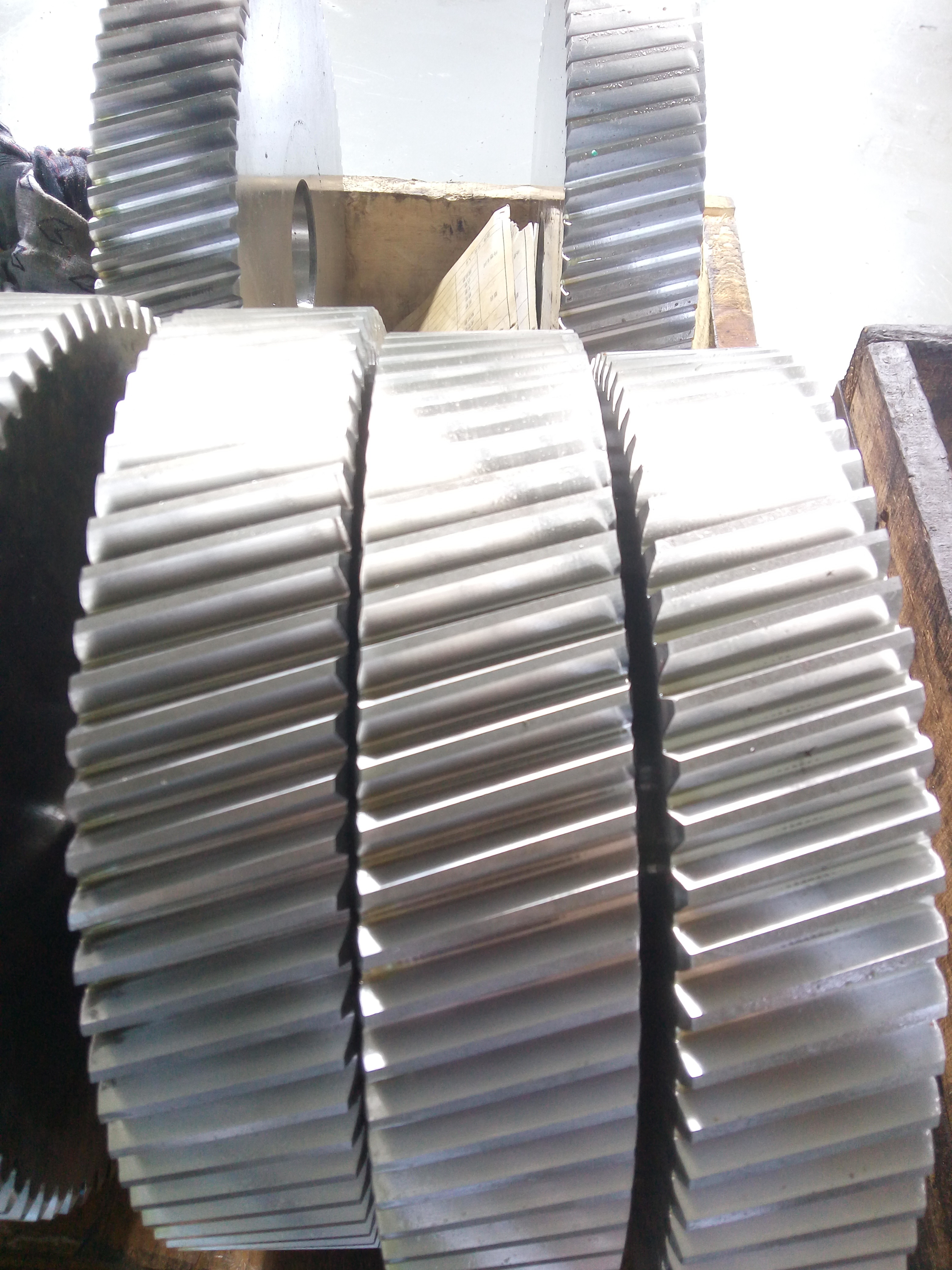

فولاد 20CrMnTi فولادی تک حلقه ای برای کاهش سرعت نصب شده
1) توصیف تجهیزات مارپیچی
دنده های مارپیچی یکی از انواع دنده های استوانه ای با دندان های شیب دار هستند.
در مقایسه با دنده های اسپور، آنها نسبت تماس بیشتری دارند و در سکوت و لرزش کمتر و قادر به انتقال نیروی زیادی هستند.
یک جفت دنده های مارپیچی زاویه هلیکس یکسان دارند اما دست هلیکس مخالف است.
2) ویژگی دنده های مارپیچی
دنده های مارپیچی نیروی محوری فشار را تولید می کنند. بنابراین، استفاده از لوله های فشار برای جذب این نیروی مطلوب است.
| محصولات | دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | استفاده از چرخ دنده ها |
| خرد کردن دندان ها | √ |
| ماژول (M) | 4 |
| تعداد دندان ها (Z) | 52 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | آداب |
| درجه دقت | 6- 7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
