| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | HG220806003 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $80/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 50 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| شماره دندان: | 58 | زاویه مارپیچ: | 20 درجه |
|---|---|---|---|
| قطر نوک: | 620 | سختی: | 45-50 HRC |
| مواد: | SCM 440 | عرض: | ۷۰ میلی متر |
| برجسته کردن: | SCM 440 Steel Helical Gears, SCM 440 Steel Spur Gear Helical, Spur Helical Gear 12 Module,SCM 440 Steel Spur Helical Gear,Spur Helical Gear 12 Module |
||

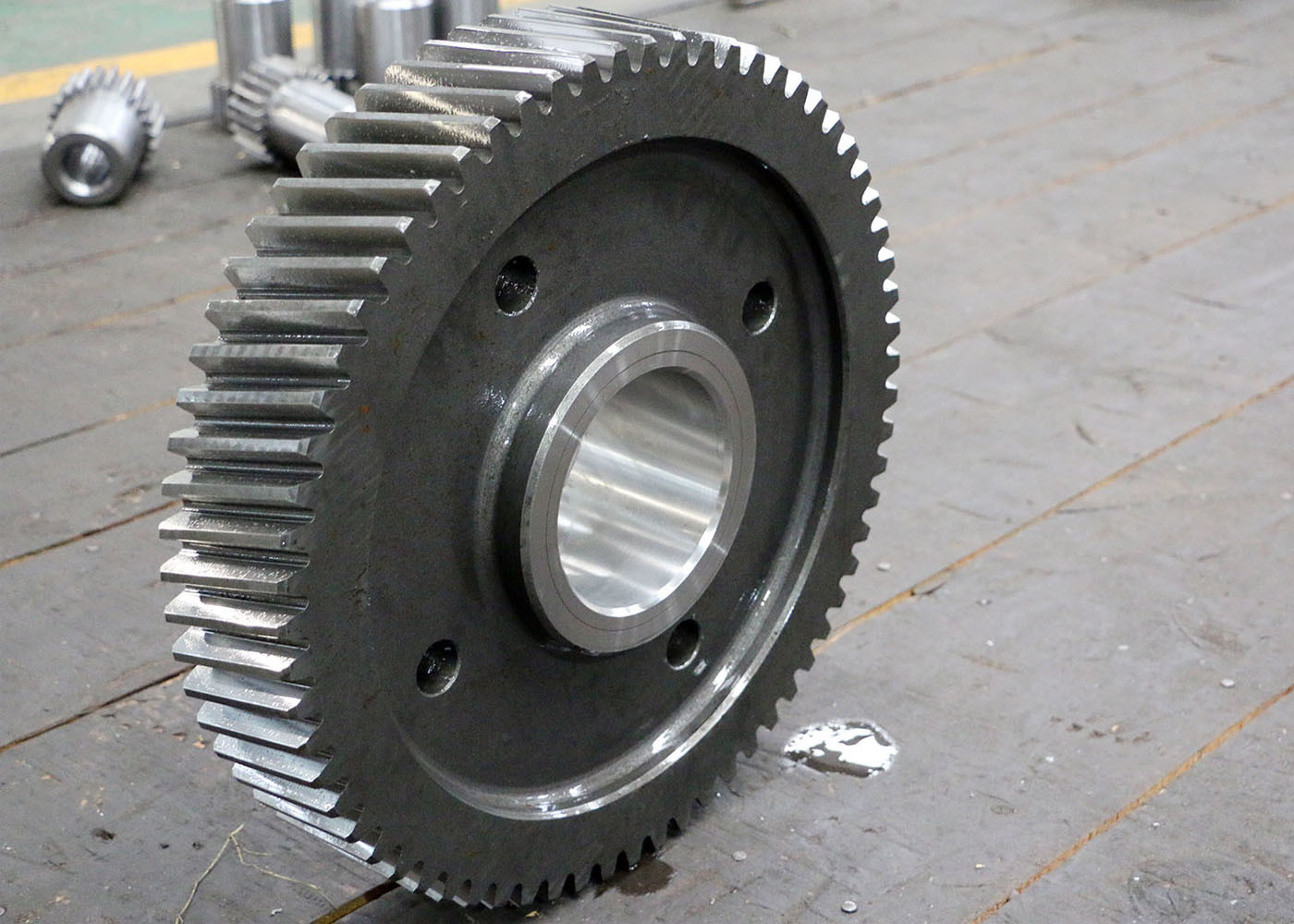

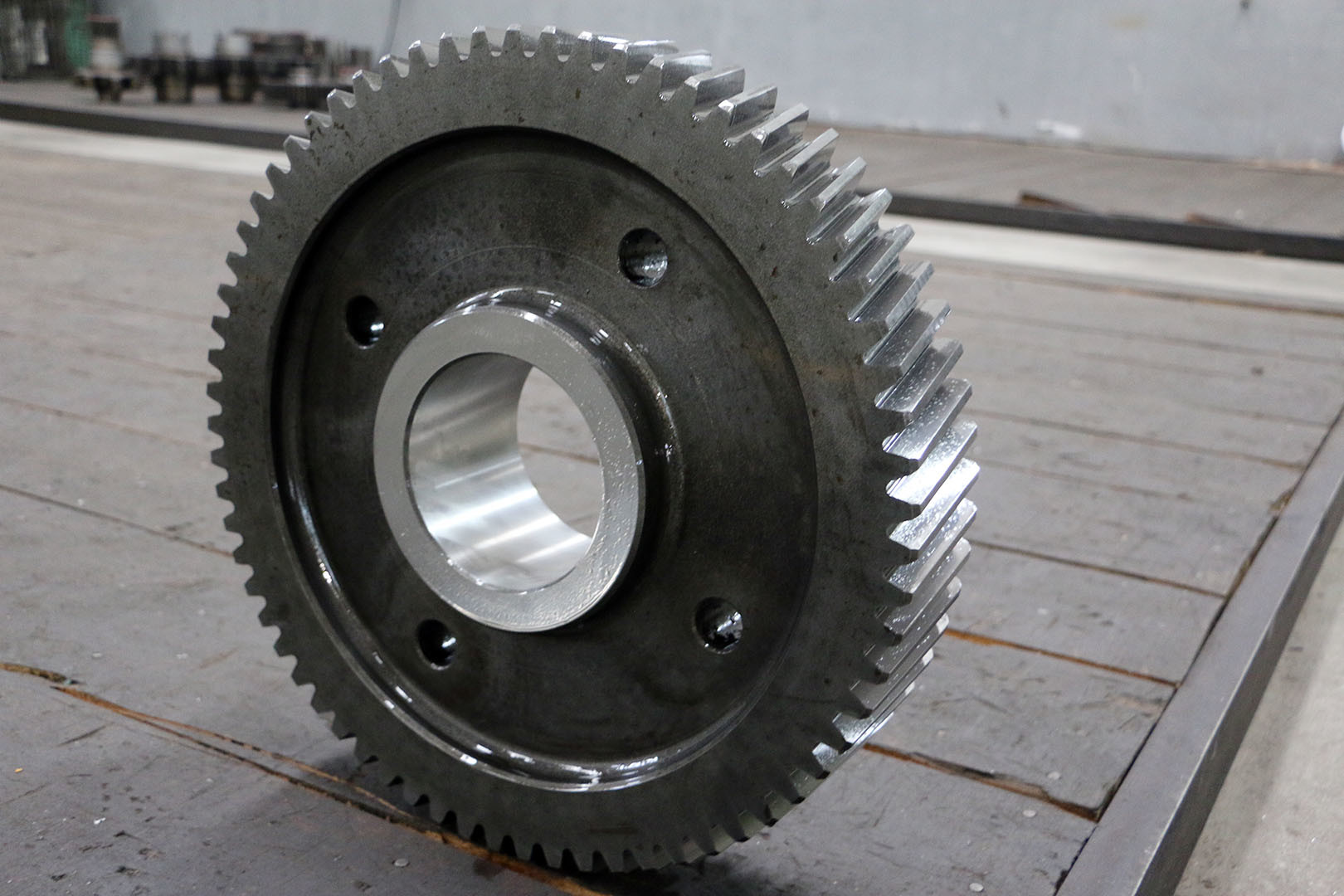

SCM فورژد شده 440 چرخ دنده های انتقال فولاد 12 ماژول چرخ دنده های مارپیچی برای کاهش سرعت
ویژگی های دنده های هلیکوئیدی
یکی از قابل توجه ترین مزایای دنده های مارپیچی نسبت به دنده های راست، کمترین سر و صداست، به خصوص در سرعت های متوسط و بالا.
با دندهای مارپیچی، دندان های متعدد همیشه در دنده هستند، که به معنی بار کمتر در هر دندان انفرادی است.
در نتیجه انتقال نرم تر نیروهای از یک دندان به دندان بعدی، به طوری که لرزش، بار ضربه و فرسایش کاهش می یابد.
اما زاويه خم شدن دندون ها باعث تماس کششي بين دندون ها ميشه که باعث ایجاد نيروهاي محوري و گرما ميشه که باعث کاهش کارايي ميشه.
این نیروهای محوری نقش مهمی در انتخاب لوله کشی برای دنده های هلیکوئیدی دارند.
یک مزیت دیگر که دنده های مارپیچی نسبت به دنده های راست دارند، توانایی استفاده از دنده های موازی یا بدون موازی است.
دنده های هلیکوئیدال که دارای لبه های موازی هستند، همان زاویه هلیکس را نیاز دارند، اما دست های مخالف (به عنوان مثال، دندانهای سمت راست در مقابل دندانهای سمت چپ).
| محصولات | دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | بازيگر ها |
| خرد کردن دندان ها | √ |
| ماژول (M) | 12 |
| تعداد دندان ها (Z) | 58 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 20 درجه |
| درجه دقت | درجه ایزو 6-7 |
| درمان گرما | سفت شدن با استند |
| سختی سطح | 45 تا 50 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
