| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | HG22083102 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $80/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 50 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| شماره دندان: | 76 | زاویه مارپیچ: | 23 درجه |
|---|---|---|---|
| زاویه فشار: | 20 درجه | عرض دندان: | 80 میلی متر |
| سختی: | 45-50 HRC | مواد: | AISI 4140 |
| برجسته کردن: | چرخ دنده های 12 ماژول تک هلیکس,دنده های گیربکس 76 دندانه,12 دنده گیربکس تک ماژول |
||

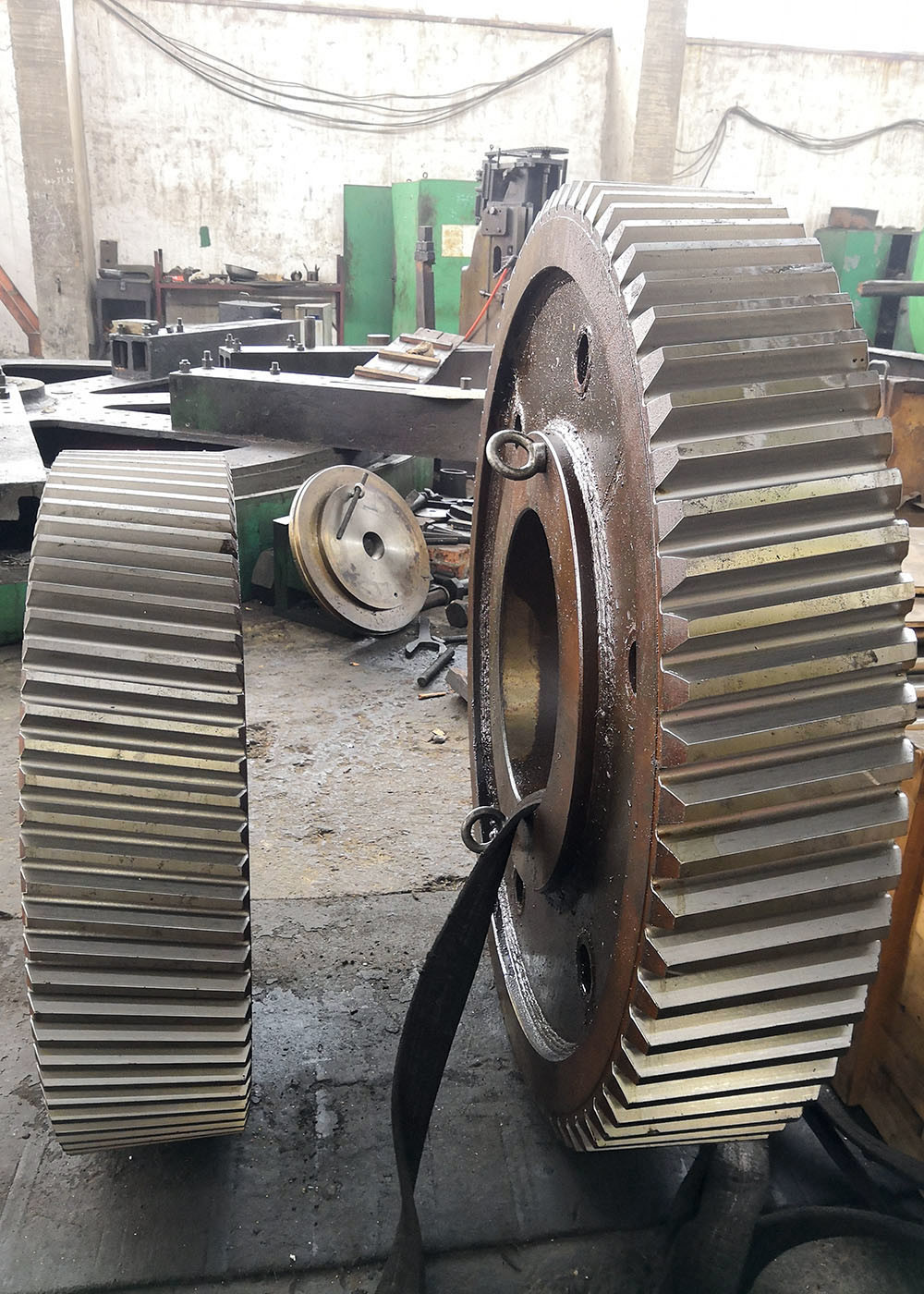

فولاد جعل 12 ماژول هلیکس تک چرخ دنده برای گیربکس
1) ویژگی های دنده های مارپیچی
دنده های مارپیچی می توانند انرژی را بین محورهای موازی یا عمودی از طریق استفاده از دندان های مارپیچی منتقل کنند.
آنها برای توزیع فشار به تدریج در سراسر دندان طراحی شده اند.
چون دندانهای آنها به سمت راست می شیند، دنده های مارپیچی نسبت به دنده های دیگر صاف تر و آرام تر حرکت می کنند و می توانند بارهای سنگین را به طور موثر حمل کنند.
2) انواع دنده های مارپیچی
دندهای مارپیچی در دو پیکربندی دندان موجود است: دست چپ و دست راست.
دنده های مارپیچی انرژی را از طریق دو پیکربندی محوری انتقال می دهند: موازی و عمودی.
| محصولات | دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | بازيگر ها |
| خرد کردن دندان ها | √ |
| ماژول (M) | 12 |
| تعداد دندان ها (Z) | 76 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 23° |
| درجه دقت | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
