| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | HG22082604 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $150/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 50 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| مواد: | 20CrMnTi | حرارت درمانی: | کربورسازی |
|---|---|---|---|
| تولید: | زمین آلات | قطر نوک: | 72 میلی متر |
| عرض: | 25 | زاویه فشار: | 20 درجه |
| برجسته کردن: | چرخ دنده مارپیچ 2 ماژول,چرخ دنده هلیکس زمین برای گیربکس,2 ماژول چرخ دنده هلیکس زمین |
||

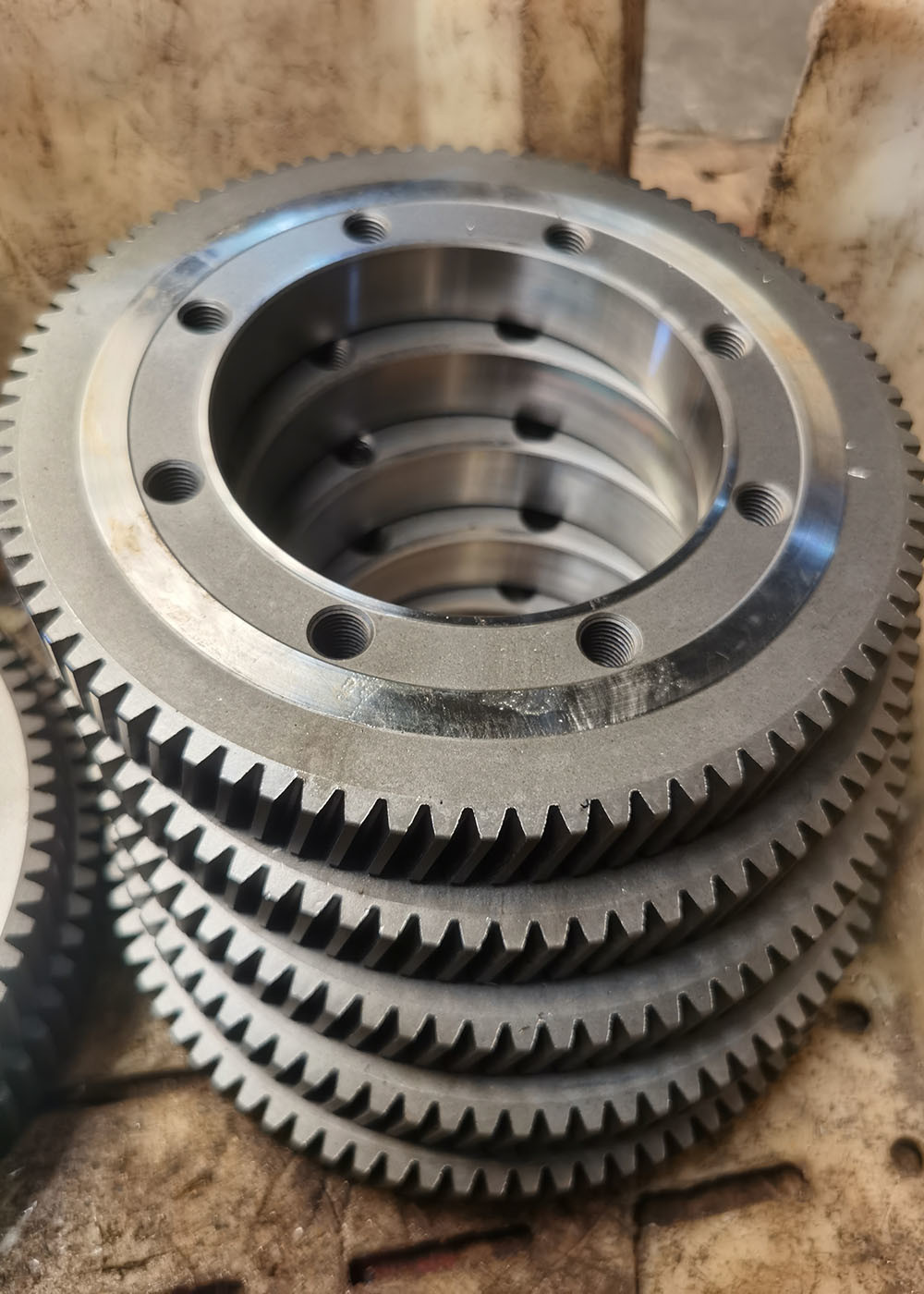

قطعات مخصوص انتقال 2 ماژول چرخ دنده های پینیون زمین چرخ دنده های هلیکس برای گیربکس
1) Descripción del engranaje helicoidal) توصیف چرخ چرخ دار
هلیکس گیئر یک دنده شکل سیلندری با دندانهای هلیکوئیدی است. دنده های هلیکوئیدی می توانند بار بیشتری را تحمل کنند و با سر و صدا کمتر کار کنند.
دندون ها به شکل منحنی به محور دنده خم شده اند.
2) ویژگی های چرخ چرخ دار
دنده هلیکس با نیروی محوری فشار ناشی از شکل هلیکس
3) کیفیت دنده های هلیکوئیدی
دقت دنده های مارپیچی می تواند به درجه ایزو 5-6 بعد از اصلاح دندانهای دنده برسد.
4) استفاده از دستگاه های هلیکس
اجزای انتقال، اتومبیل، کاهش دهنده سرعت
| محصولات | دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | استفاده از ابزار و خرد کردن ابزار |
| خرد کردن دندان ها | √ |
| ماژول (M) | 2 |
| تعداد دندان ها (Z) | آداب |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | آداب |
| درجه دقت | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
