| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | HG22082605 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $80/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 50 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| شماره دندان: | 13 | زاویه مارپیچ: | 15 درجه |
|---|---|---|---|
| زاویه فشار: | 14.5 درجه | طول: | 125 میلی متر |
| سختی: | 58-62 HRC | دقت: | درجه ایزو 7 |
| برجسته کردن: | 20CrMnTi شفت پینیون مارپیچ تکی,شفت چرخ دنده پینیون با پیچ های پیچ خورده,شفت پینیون مارپیچ 20CrMnTi |
||

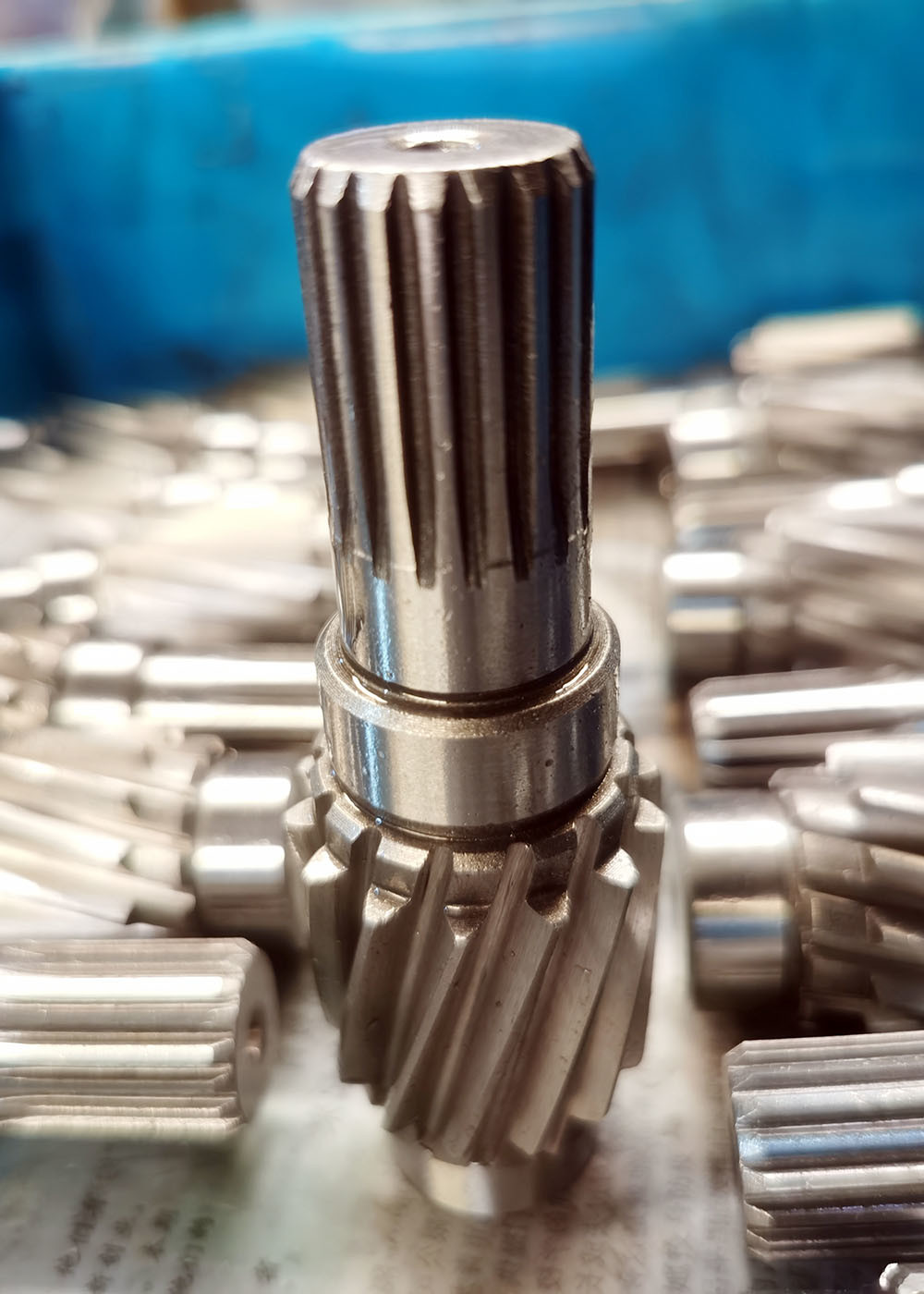

20CrMnTi فولاد تک هلیکس Pinion Gear Shaft با اسپلین های درون
1) توصیف دنده های هلیکس
دنده های هلیکس دارای دندانهایی هستند که در زاویه محور دنده قرار دارند.
از اونجایی که دندان ها به تدریج درگیر میشن آنها از چرخ دنده ها کار راحت تر و آرام تری دارند.
دندهای مارپیچی نیز دارای قدرت بیشتر دندان هستند و ظرفیت حمل سنگین تری.
علاوه بر این، دنده های مارپیچی می توانند قدرت را بین موازی یا متوازی منتقل کنند. گره های غیر موازی
در حالی که چرخ دنده ها فقط می توانند قدرت را بین شاخه های موازی انتقال دهند.
یک نقطه ضعفدنده های مارپیچی باعث ایجاد فشار محوری می شوند که باید در نظر گرفته شود.
| محصولات | دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | بازيگر ها |
| خرد کردن دندان ها | √ |
| ماژول (M) | 7 |
| تعداد دندان ها (Z) | 68 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 20 درجه |
| درجه دقت | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
