| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | GS20220822801 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $2/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| DP: | 12.7 | نوع اسپلاین: | Spline در پیچ |
|---|---|---|---|
| زاویه فشار: | 30 درجه | مواد: | 20CrMnTi |
| حرارت درمانی: | کربورسازی | عرض چرخ دنده: | 20 میلی متر |
| برجسته کردن: | چرخ دنده مارپیچ پینیون با چرخ دنده پیچشی,شفت چرخ دنده مارپیچی پینیون,چرخ دنده مارپیچ پیچشی پینیون |
||

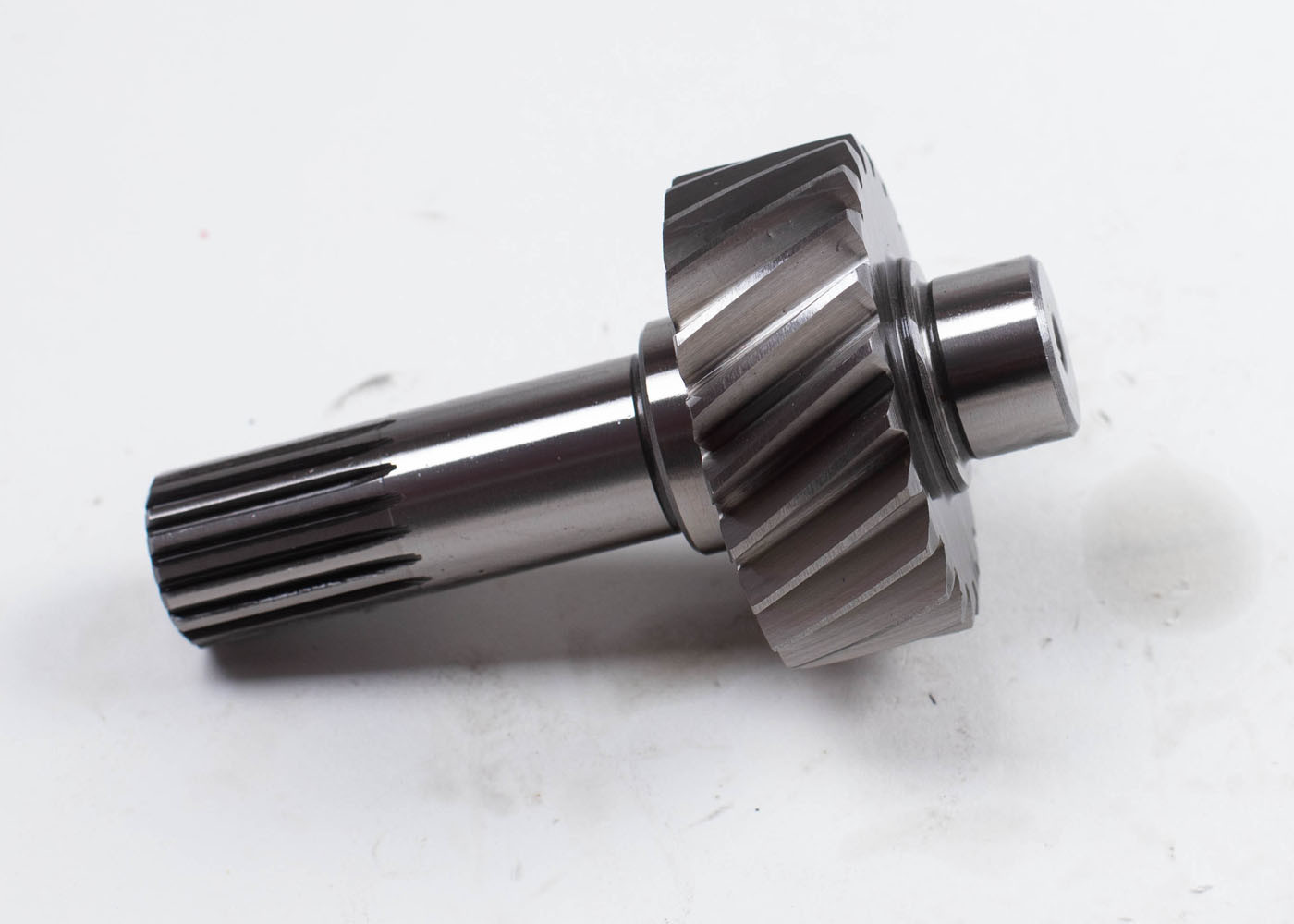

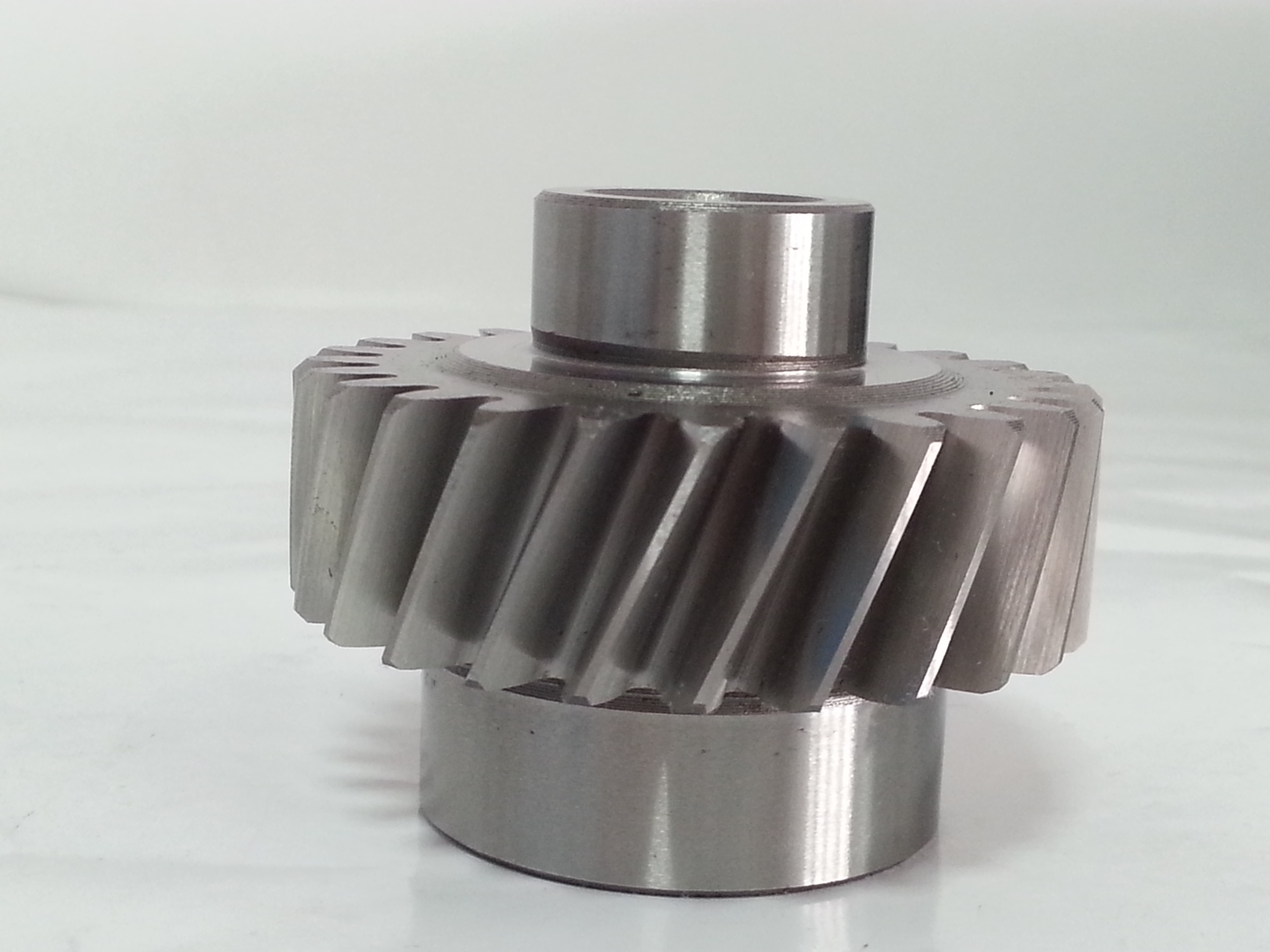

تخته تراش شیل استیل پیونیوم هلیکس گِرِیدینگ با اسپلین های درونگیر
1) ویژگی های دنده های مارپیچی
مزیت یک قطار دنده های مارپیچی این است که دندان های دنده ها به صورت کوچک به جای اینکه تمام صورت یکبار درگیر شوند، درگیر می شوند.
این باعث کاهش سر و صدا می شود که معمولاً در هنگام انتقال قدرت توسط دنده ایجاد می شود.
2) توصیف گودال اسپلین
در حالی که این نتیجه ممکن است با قطر بزرگ / قطر کوچک مناسب از splines جفت گیری به دست آید.
اثر مرکز واقعی فقط با استفاده از اسپلین های غیر قابل تغییر می تواند به دست آید.
این پروفایل در حال حاضر رایج ترین اسپلین مورد استفاده در تولید است.
| محصولات | چرخ دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| مواد | 20CrMnTi |
| تولیدات | بازي کردن با اسپلين ها |
| خرد کردن دندان ها | √ |
| ماژول (M) | 2 |
| تعداد دندان ها (Z) | آداب |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 18° |
| درجه دقت | درجه ISO 7/ AGMA 11 درجه |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
