| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| مقدار حداقل تعداد سفارش: | 200 ست |
| قیمت: | 300＄ |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | ۶۰ روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 500 مجموعه در ماه |
| فرایند ساخت: | هابین و کاروبوریزه کردن و سنگ زنی | رنگ: | استاندارد |
|---|---|---|---|
| شماره دندان: | 56 | درجه کیفی: | درجه ISO 6 |
| مسیر: | دست راست | توضیحات: | دنده سطح دندان نرم |
| برجسته کردن: | 56 دندانهای تک مارپیچی,سیستم های انتقال مکانیکی یک چرخ چرخدار,دستگاه هلیکال واحد ساخته شده به صورت سفارشی,Mechanical Transmission Systems Single Helical Gear,Custom Made Single Helical Gear |
||

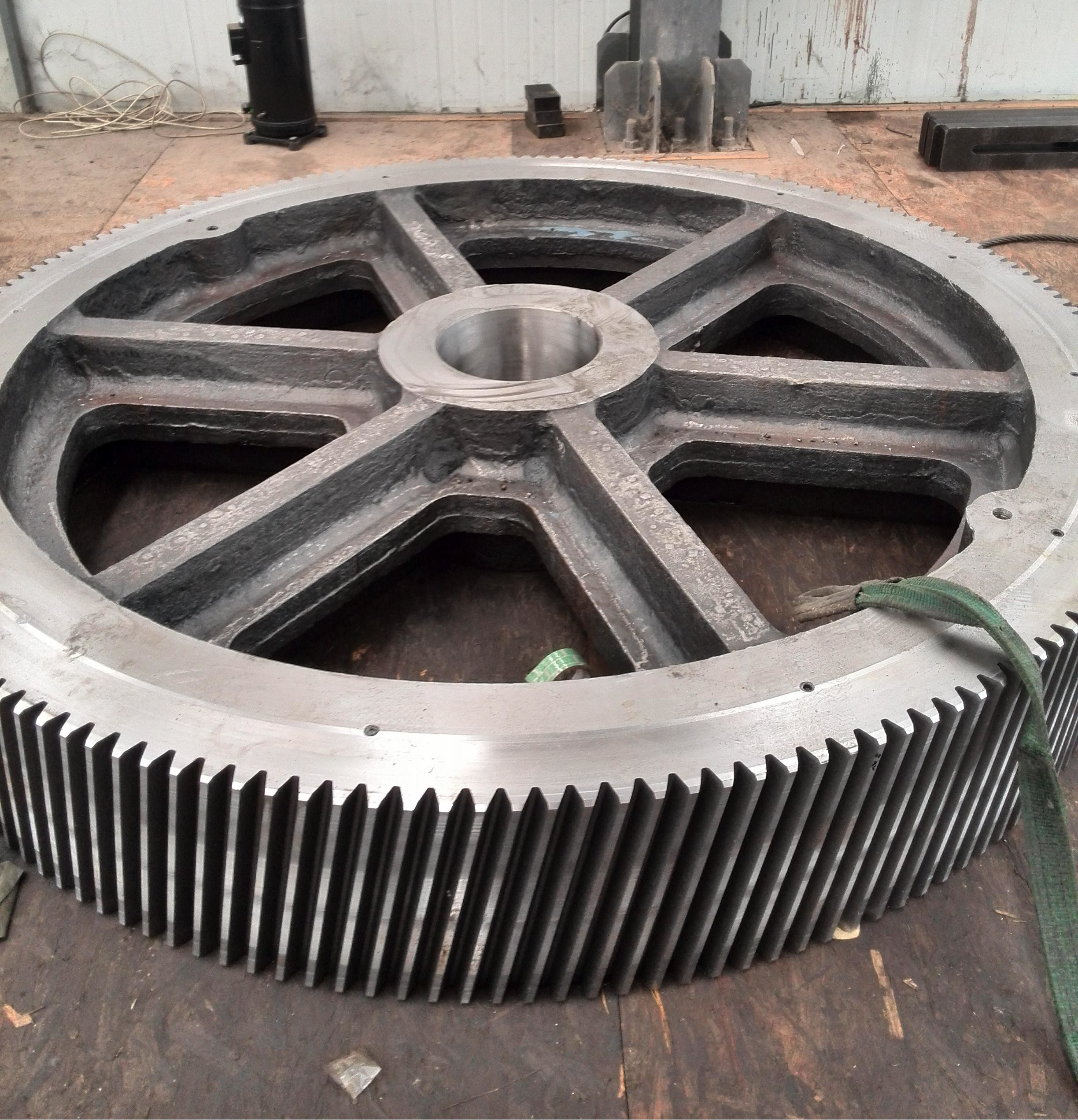

1)وصف تجهیزات مارپیچی
دنده های مارپیچی یکی از رایج ترین انواع دنده های استفاده شده در انتقال صنعتی هستند.
و به طور گسترده ای در سیستم های انتقال مکانیکی مختلف استفاده می شود.
2)خصوصیات دنده های مارپیچی
a)فرآیند تولید پیچیده تر از چرخ دنده است و نیاز به ماشین آلات تخصصی دارد.
b) می تواند به عنوان یک محور موازی یا محور متقاطع طراحی شود.
ج) مواد متداول شامل فولاد آلیاژ، آهن رسوب و غیره است.
3)موفقات دستگاه های مارپیچی
a)طیف گسترده ای از کاربردها: از ابزار کوچک تا تجهیزات صنعتی بزرگ.
b) کارایی انتقال بالا: تا بیش از 98٪
ج) انعطاف پذیری نصب: با تنظیم زاویه هلیکس، عملکرد انتقال را می توان بهینه کرد.
| محصولات | ابزار مارپیچی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | چرخ چرخ آلات |
| خرد کردن دندان ها | √ |
| ماژول (M) | 9 |
| تعداد دندان ها (Z) | 56 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 20 درجه |
| درجه دقت | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
