| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| مقدار حداقل تعداد سفارش: | 200 ست |
| قیمت: | 300＄ |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | ۶۰ روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 500 مجموعه در ماه |
| تولید: | چرخ دنده | تعداد دندان ها: | 16 |
|---|---|---|---|
| عرض دندان: | 80 میلی متر | پروفایل دندان: | مارپیچ |
| پردازش: | جعل | چرخ دنده: | سنگ زنی پروفایل |
| برجسته کردن: | ابزار تک مارپیچی با کارایی بالا,20 درجه چرخ چرخ دار تک مارپیچی,20 Deg Single Helical Gear |
||

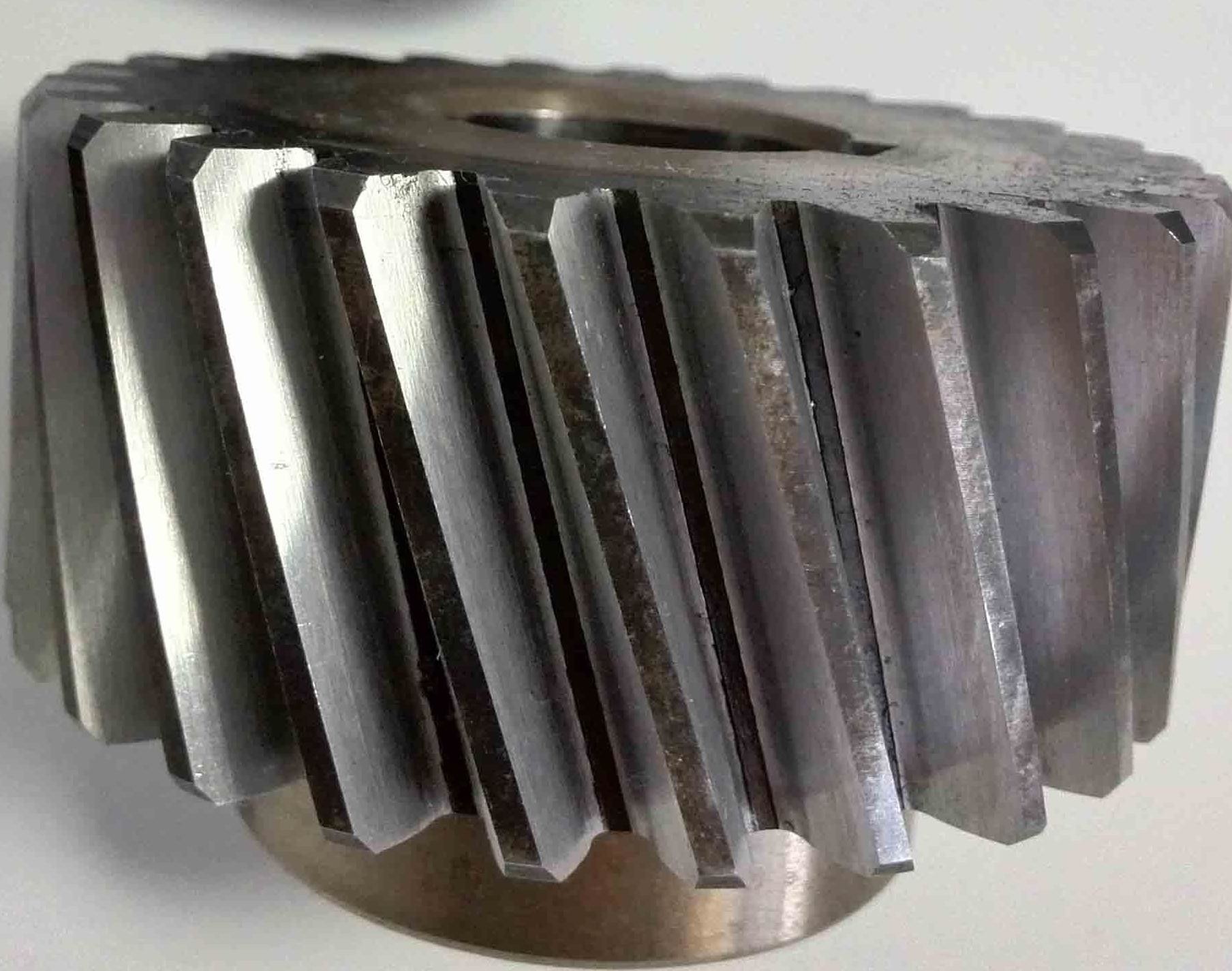

1)وصف تجهیزات مارپیچی
دنده های مارپیچی یک نوع دنده هستند که توزیع نیروی را از طریق دندان های مارپیچی خود بهینه می کنند.
و قادر به تحمل بار های بزرگتر هستند.
2)خصوصیات دنده های مارپیچی
a)فشار محوری در طول فرآیند شبکه تولید می شود.
ب) بار در میان دندان های متعدد توزیع می شود و در نتیجه یک منطقه تماس بزرگتر ایجاد می شود.
ج) زاویه هلیکس می تواند در صورت نیاز تنظیم شود (معمولا بین 15 تا 30 درجه).
3)موفقات دستگاه های مارپیچی
a)ظرفیت حمل 20 تا 30 درصد بیشتر از چرخ دنده های مستقیم با همان اندازه است.
ب) عمر طولانی تر: بار توزیع شده به طور مساوی باعث کاهش فرسایش محلی می شود.
ج) مناسب برای کار با سرعت بالا: حداکثر سرعت خطی می تواند به 1.5 برابر دنده های اسپور برسد.
| محصولات | ابزار مارپیچی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | چرخ چرخ آلات |
| خرد کردن دندان ها | √ |
| ماژول (M) | 9 |
| تعداد دندان ها (Z) | 16 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 20 درجه |
| درجه دقت | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
