| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| Minimum Order Quantity: | 500Sets |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| Delivery Time: | 60 Days |
| شرایط پرداخت: | L/C، T/T |
| Supply Ability: | 500 Sets/Month |
| Gear Grinding: | Profile Grinding | Material: | 17CrNiMo6 |
|---|---|---|---|
| Surface Hardness: | 40-60HRC | Color: | Standard |
| Accuracy: | ISO 6 Grade | Hardness: | 58-62 HRC |
| برجسته کردن: | دستگاه هلیکال تک بار سنگین,چرخ دنده ی تک مارپیچی با سرعت بالا,High Speed Single Helical Gear |
||

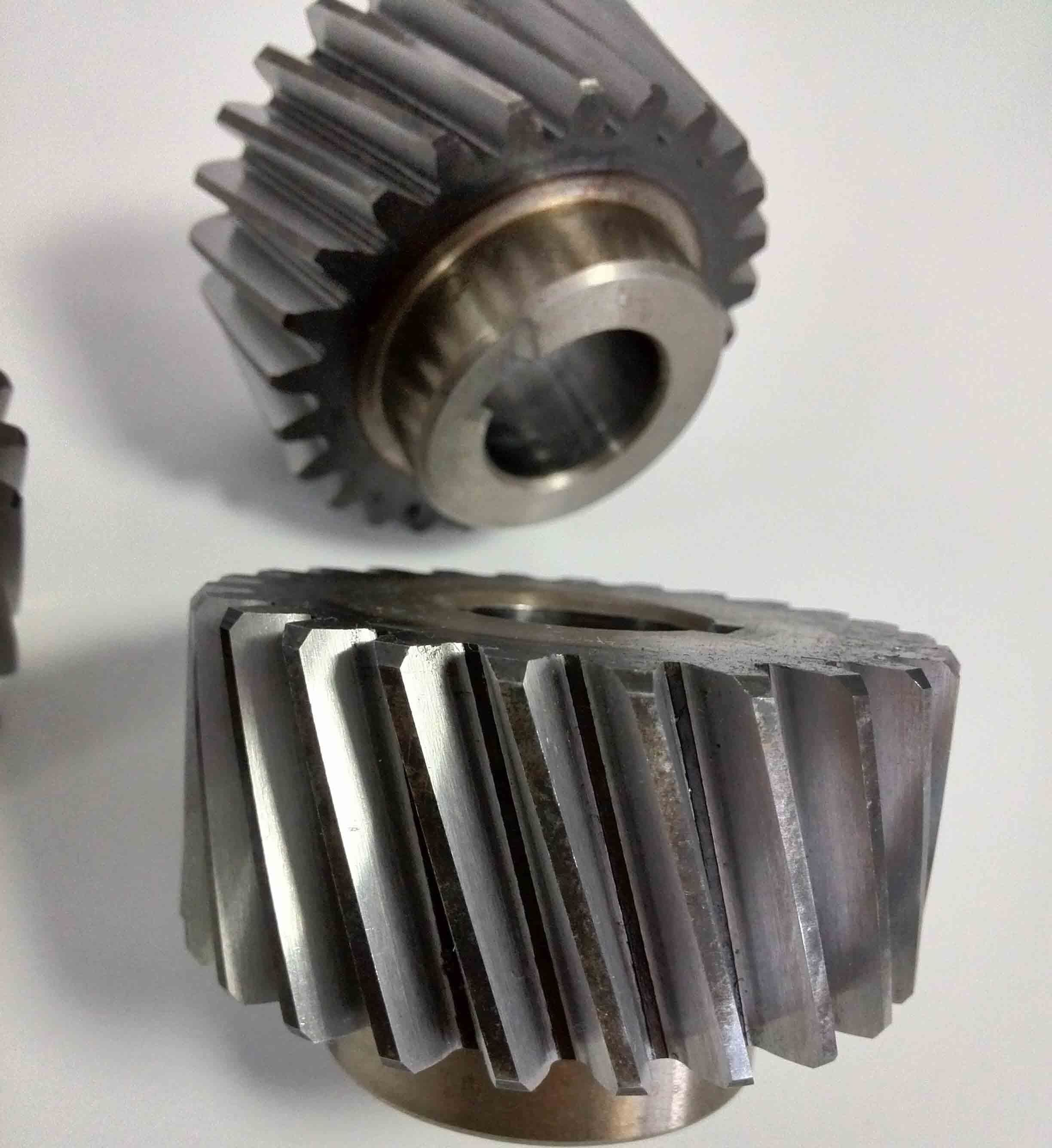

1)وصف تجهیزات مارپیچی
دندان های دنده های مارپیچی به صورت مارپیچی نسبت به محور قرار دارند. این ساختار منحصر به فرد امکان می دهد حداقل دو یا سه دندان به طور همزمان در طول فرآیند انتقال،تضمین تداوم و ثبات انتقالبر اساس جهت هلیکس، می توان آن را به انواع چپ دست و راست دست تقسیم کرد.
2)منافع دستگاه های مارپیچی
a) سر و صدا در حال حرکت 5 تا 10 دسیبل کمتر از چرخ دنده است.
b) ظرفیت حمل 15-30٪ بیشتر از چرخ دنده های همان اندازه است.
ج) زاویه هلیکس را برای بهینه سازی عملکرد انتقال تنظیم کنید.
d) مناسب برای شرایط کار با سرعت بالا و بار سنگین
3) کاربردهای دستگاه های مارپیچی
a) جعبه های گیربکس توربین بادی
ب) سیستم انتقال ماشین آلات معدن
ج) محرک اسپندلی ماشین آلات
d) تجهیزات حمل خط تولید اتوماسیون
| محصولات | دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | چرخ چرخ آلات |
| خرد کردن دندان ها | √ |
| ماژول (M) | 9 |
| تعداد دندان ها (Z) | 56 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 20 درجه |
| درجه دقت | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
