| Place of Origin: | CHINA |
|---|---|
| نام تجاری: | YIZGEAR |
| Minimum Order Quantity: | 2 Sets |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| Delivery Time: | 60 Days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Accuracy: | ISO 8-9 Grade | نوع پروفایل: | چرخ دندانه دار |
|---|---|---|---|
| Hardness: | 220-260 HB | عملیات حرارتی: | فرونشست ، معتدل ، کارگروه |
| Material: | Steel, Carbon Steel | Helix Angle: | 22° |
| Gear Type: | Cylindrical Gear | ||
| برجسته کردن: | قطعات گازی تک مارپیچی کربوریزه شده,طول عمر طولانی تر یک چرخ چرخ دار,Longer Lifespan Single Helical Gear |
||

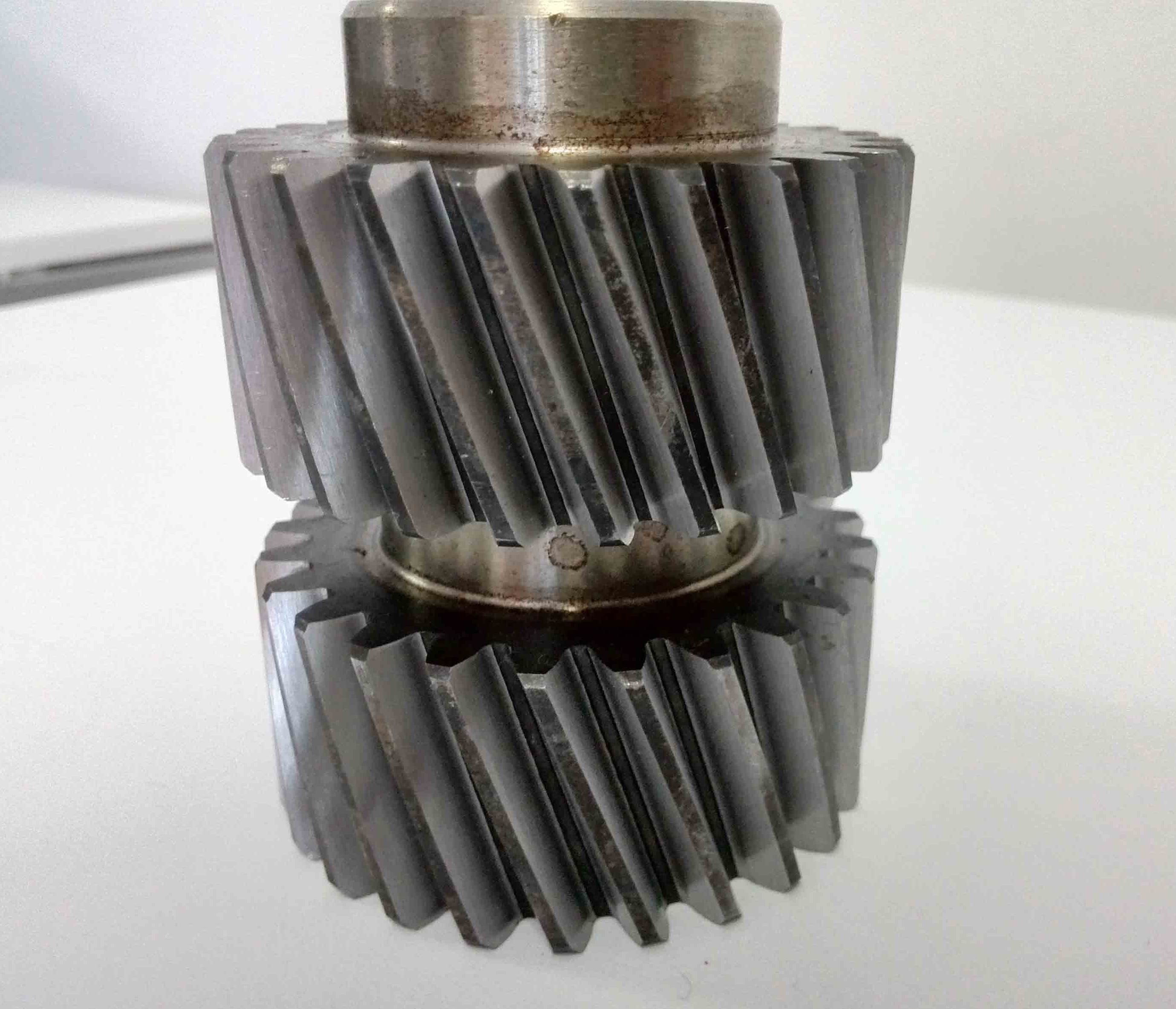

1)وصف تجهیزات مارپیچی
یک دنده مارپیچی یک نوع دنده است که جهت دندان آن در زاویه خاصی (زاویه پیچ) نسبت به محور است. در مقایسه با یک دنده مستقیم،ویژگی های یک شبکه صاف تر و ظرفیت حمل قوی تری دارد.پروفایل دندان آن در یک خط حلقه ای تنظیم شده است، که امکان شبکه سازی تدریجی و کاهش قابل توجهی از شوک و سر و صدا انتقال را فراهم می کند.
2)خصوصیات دنده های مارپیچی
a) انتقال صاف: شبکه ای تدریجی از دنده های مارپیچی به طور قابل توجهی لرزش و سر و صدا را کاهش می دهد و آن را برای کاربردهای با سرعت بالا مناسب می کند.
ب) ظرفیت تحمل بار بالا: با تعداد زیادی از دندان های همزمان، توزیع بار بیشتر است و طول عمر طولانی تر است.
ج) روش های نصب چندگانه: می تواند در محور موازی یا محور متقاطع ترتیب داده شود، با انعطاف پذیری طراحی بالا.
d) کارایی انتقال: معمولاً می تواند بیش از 98٪ را با از دست دادن قدرت کم به دست آورد.
3) کاربردهای دستگاه های مارپیچی
a) گیربکس اتومبیل
ب) دستگاه کاهش دهنده صنعتی
ج) سیستم پیشبرد دریایی
د) دستگاه انتقال دستگاه تولید برق
| محصولات | دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | چرخ چرخ آلات |
| خرد کردن دندان ها | √ |
| ماژول (M) | 9 |
| تعداد دندان ها (Z) | 56 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 20 درجه |
| درجه دقت | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
