| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | HG23032501 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $80/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 50 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| شماره دندان: | 26 | زاویه مارپیچ: | 15 درجه |
|---|---|---|---|
| عرض صورت: | 50 | زبری دندان های چرخ دنده: | Ra0.8 ~ Ra1.6 |
| مواد: | 17CrNiMo6 | درجه کیفی: | درجه ISO 6-7 |
| برجسته کردن: | چرخ دنده مارپیچ تک سرعت بالا,چرخ دنده مارپیچ تک فولادی 17CrNiMo6,دنده مارپیچ تکی Ra0.8 |
||

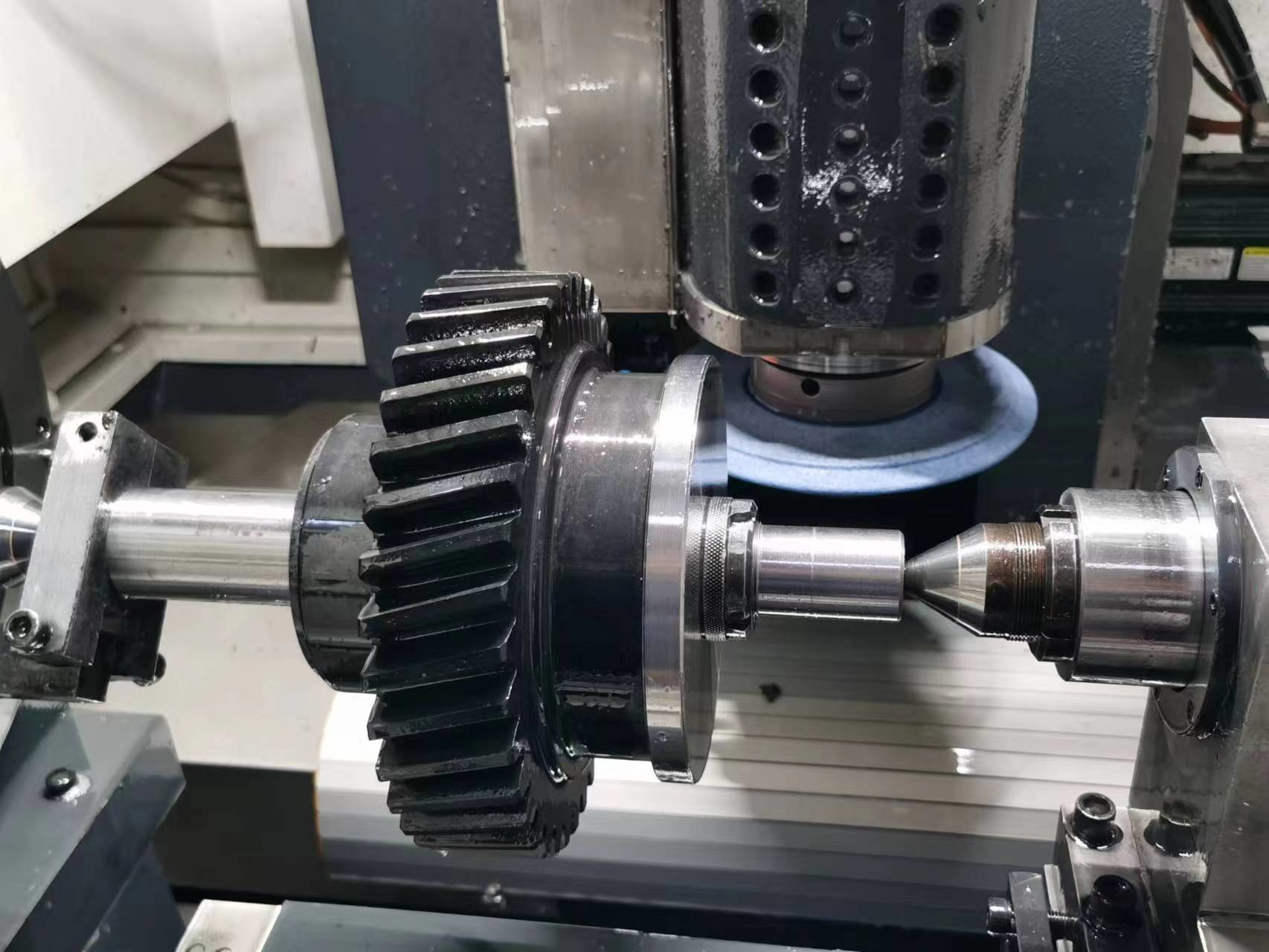

دنده های انتقال قطار با سرعت بالا 17CrNiMo6 دنده های اسپری فلزی
1) ماژول نرمال:7
2) تعداد دندان ها: 26
۳) قطر پیچ: ۱۸۸42
4) قطر بیرونی: 202.42
5) زاویه حلقه: 15°
6) جهت هلیکس: دست چپ
7) ماده: 17CrNiMo6
8) افزونه: 7.0mm
9) انحراف: 8.75mm
10) عمق کامل: 15.75mm
| محصولات | دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | بازيگر ها |
| خرد کردن دندان ها | √ |
| ماژول (M) | 7 |
| تعداد دندان ها (Z) | 26 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 15° |
| درجه دقت | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
