| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | HG22112201 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $150/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 50 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| مواد: | 1045 | حرارت درمانی: | خاموش کردن و معتدل کردن |
|---|---|---|---|
| سختی: | 220-260 HB | ماژول: | 10 |
| عرض صورت: | 80 | زاویه مارپیچ: | 12 درجه |
| زاویه فشار: | 20 درجه | ||
| برجسته کردن: | چرخ دنده هلیکال تک هابینگ,چرخ دنده هلیکال 10 ماژول,چرخ دنده هلیکال تک 1045 فولادی |
||

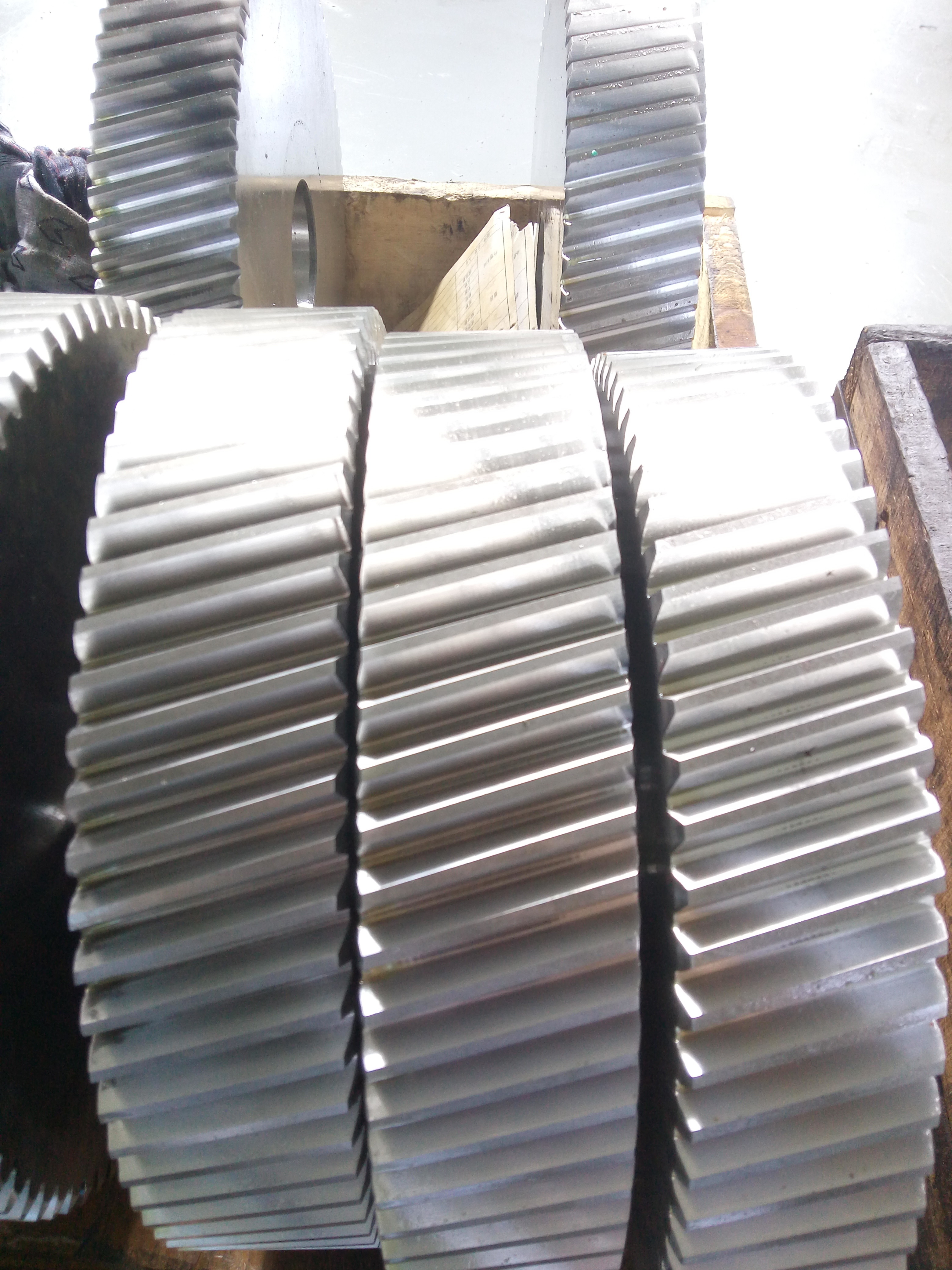

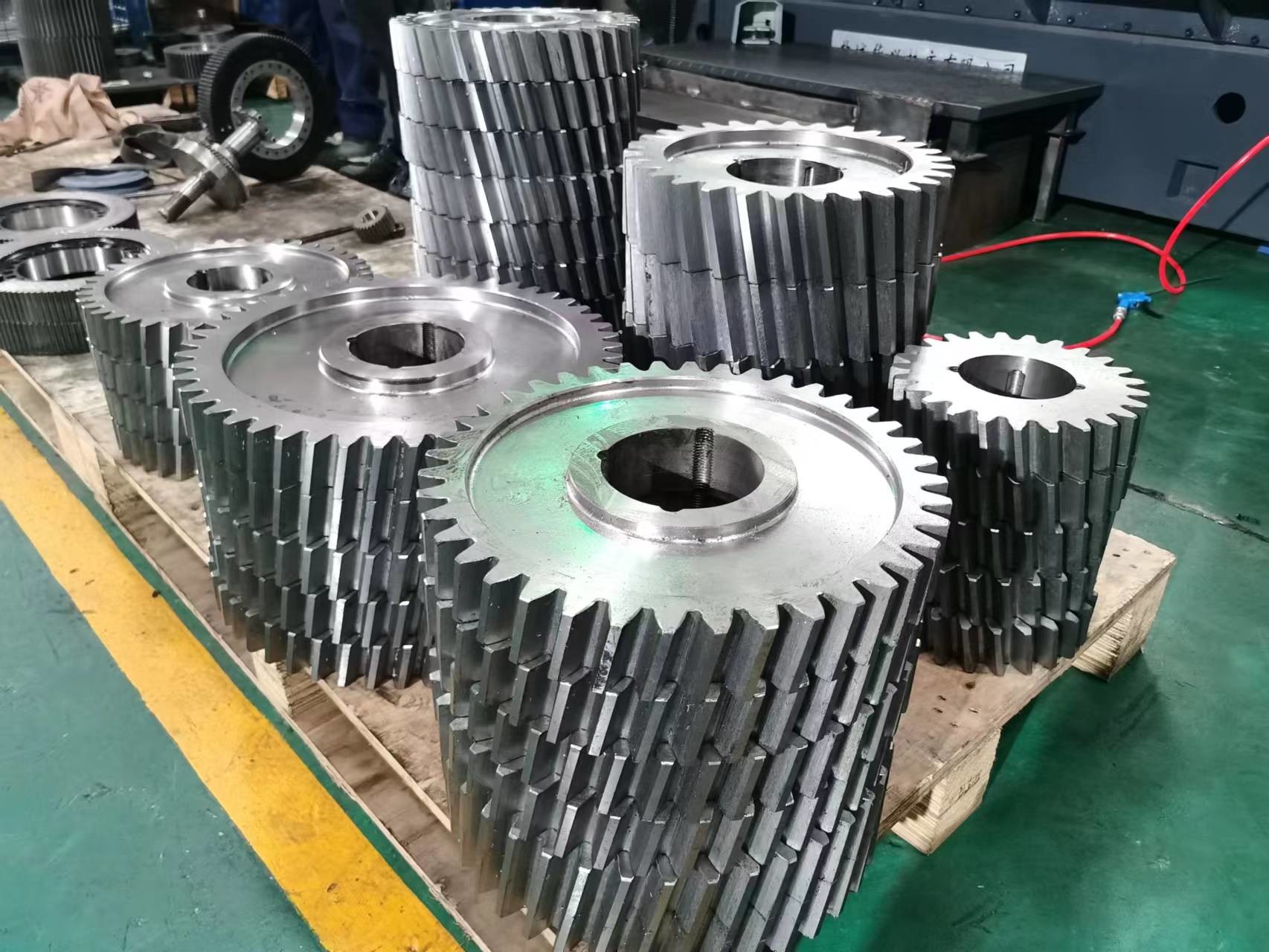

10 ماژول 1045 فولاد تک دنده هابینگ دنده چرخش 12 درجه
1) توصیف دنده های مارپیچی
دنده های هلیکس با زاویه هلیکس در مقایسه با دنده های اسپور
دنده های مارپیچی می توانند سمت چپ یا راست باشند.
زاویه فشار استاندارد 20 درجه است، برخی از دستگاه های طراحی قدیمی نیز از 14.5 درجه استفاده می کنند
دنده های هلیکس که نیروی محوری تولید می کنند وقتی دنده ها کار می کنند، نیروی محوری بزرگتر می شود وقتی زاویه هلیکس افزایش می یابد.
2) داده های فنی اصلی دنده های مارپیچی
a) تراز قطر نرمال تراز قطر در سطح نرمال روی دندانهای چرخ دنده است.
ب) تراز قطری دنده های مارپیچی با دنده های اسپور یکسان است.
نسبت تعداد دندان ها به قطر است.
ج) پیچ دایره ای عادی فاصله بین نقاط مشابه دندان های مجاور در سطح قطر پیچ در جهت عادی است.
د) توصیف پیچ دایره ای با چرخ دنده ها یکسان است.
فاصله بین نقاط یکسان روی دندانهای چرخ دنده های مجاور
e) پیچ محوری همچنین فاصله بین نقاط مشابهی در دندان های مجاور است که در جهت محوری سطح پیچ اندازه گیری می شود.
| محصولات | ابزار مارپیچی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | چرخ چرخ آلات |
| خرد کردن دندان ها | √ |
| ماژول (M) | 10 |
| تعداد دندان ها (Z) | آداب |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 15° |
| درجه دقت | درجه ایزو 6-7 |
| درمان گرما | خاموش کردن و گرم کردن |
| سختی سطح | 220-260 HB |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
