| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | HG220806004 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $80/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 50 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| شماره دندان: | 52 | زاویه مارپیچ: | 23 درجه |
|---|---|---|---|
| گام صدا: | 21.991 میلی متر | سختی: | 52 HRC |
| مواد: | SAE 4340 | حرارت درمانی: | القایی سخت شده است |
| برجسته کردن: | SAE 4340 Single Helical Gear, SAE 4340 Steel Helical Gear, Single Helical Gear for Mining Equipment,SAE 4340 Steel Helical Gear,Single Helical Gear For Mining Equipment |
||

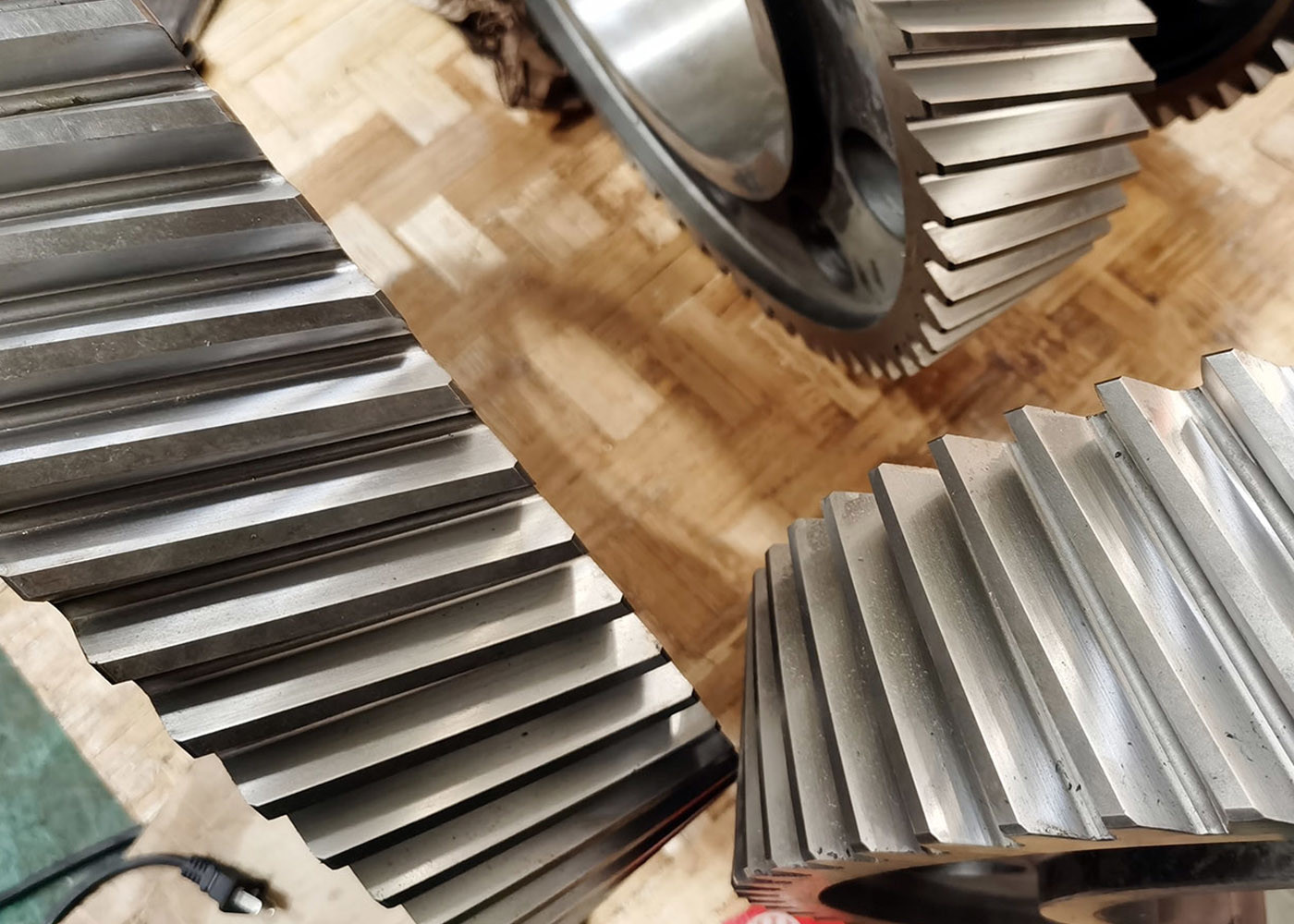

دنده های انتقال سفارشی SAE 4340 دنده های مارپیچی برای تجهیزات معدن
1) ویژگی های دنده های مارپیچی
رد دندان شیب دار یکی از ویژگی های قابل توجه نوع هلیکل از ابزار است.
در مقایسه با سایر دنده ها مانند اسپور یا کرم، سرکه دارای سطح تماس بزرگتر است که امکان انتقال تورک بهتر را فراهم می کند.
در عین حال، دست هلیکس برعکس است. یک گیربکس هلیکی به طور گسترده ای برای کاهش سرعت و افزایش گشتاور استفاده می شود.
2) مزایایی که از ابزار مارپیچی استفاده می شود
a) عمر طولانی تضمین شده که عملکرد مطلوب را برای سال های بسیاری تضمین می کند.
ب) حداقل آسیب به دندانهای ابزار به دلیل توزیع مساوی بار.
ج) می تواند به راحتی توسط سازندگان دنده با استفاده از روش چرخ دنده ساخته شود.
3) کاربردهای ابزار مارپیچی
صنعت نساجی
ب) صنعت کود
ج) ناقلات
د) آسانسورها
e) کارخانه های تولیدی
| محصولات | دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | بازيگر ها |
| خرد کردن دندان ها | √ |
| ماژول (M) | 7 |
| تعداد دندان ها (Z) | 52 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 23° |
| درجه دقت | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
