| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | HG220806003 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $80/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 50 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| شماره دندان: | 76 | زاویه فشار: | 20 درجه |
|---|---|---|---|
| قطر نوک: | 630 | سختی: | 50 HRC |
| مواد: | 40XMA | قطر گام: | 608 میلی متر |
| برجسته کردن: | چرخ دنده هلیکال دندانه دار 40XMA,42CrMo چرخ دنده گیربکس هلیکال, چرخ دنده 8 ماژول مارپیچی,42CrMo Helical Transmission Gears,8 Module Helical Tooth Gear |
||

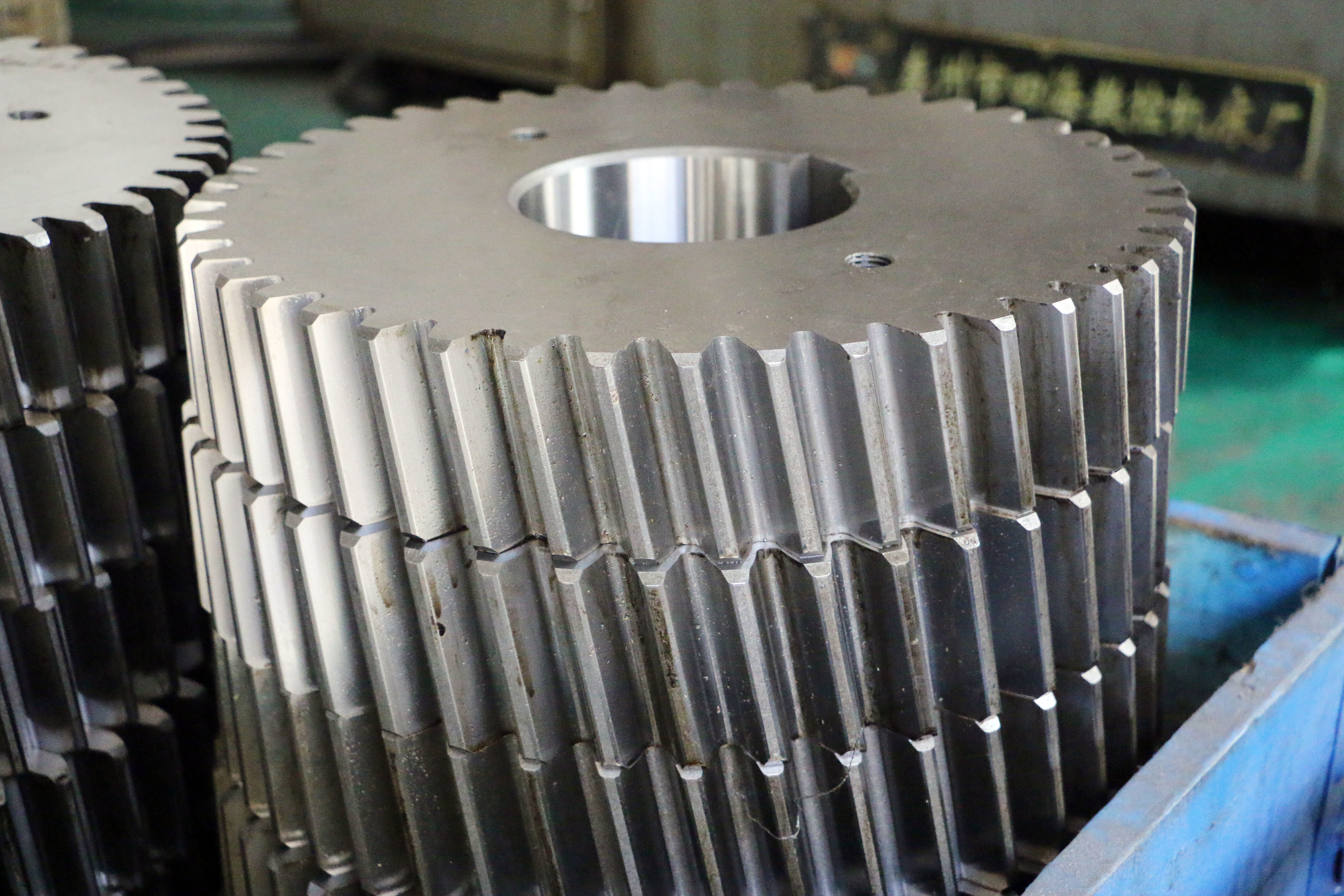

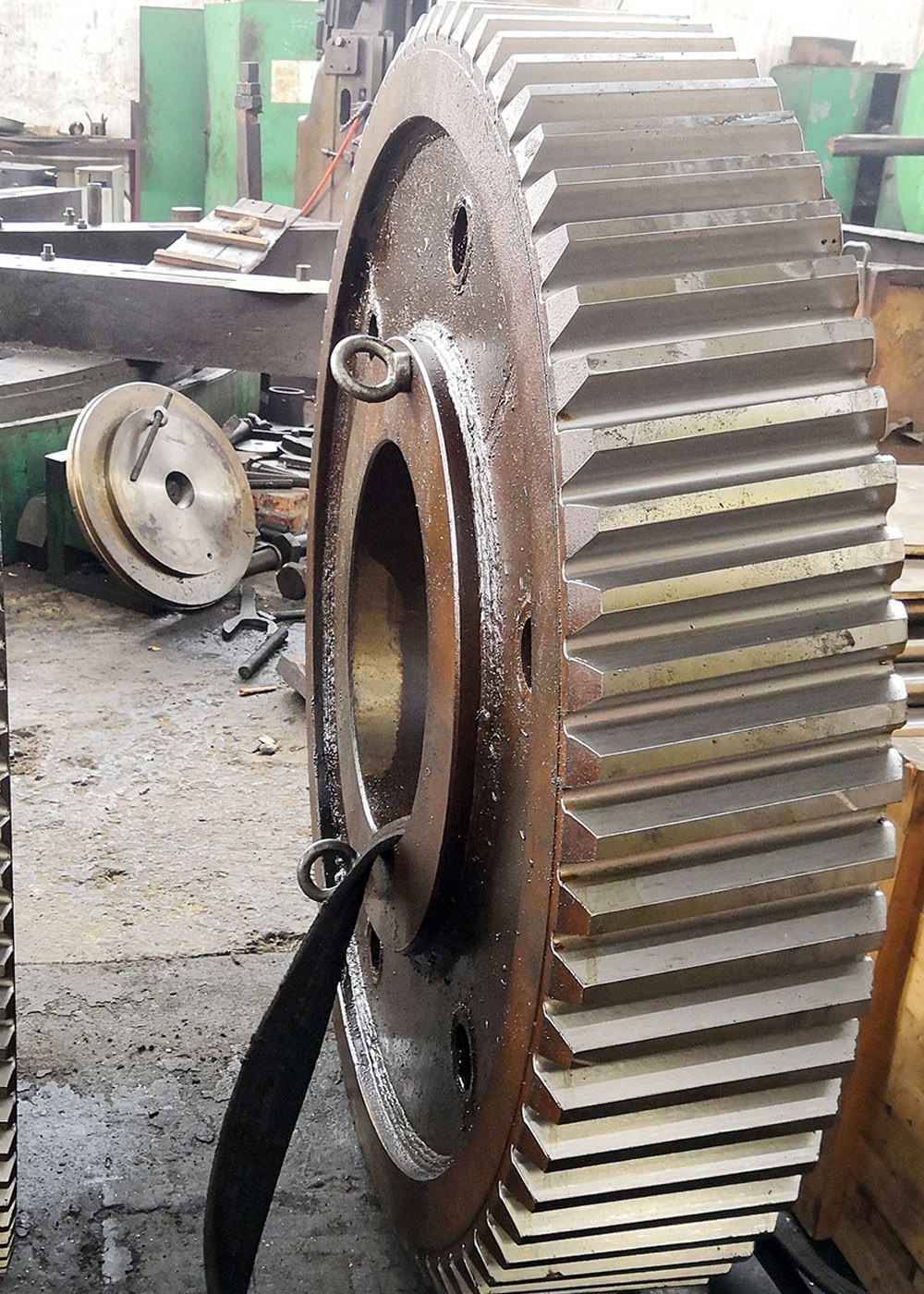

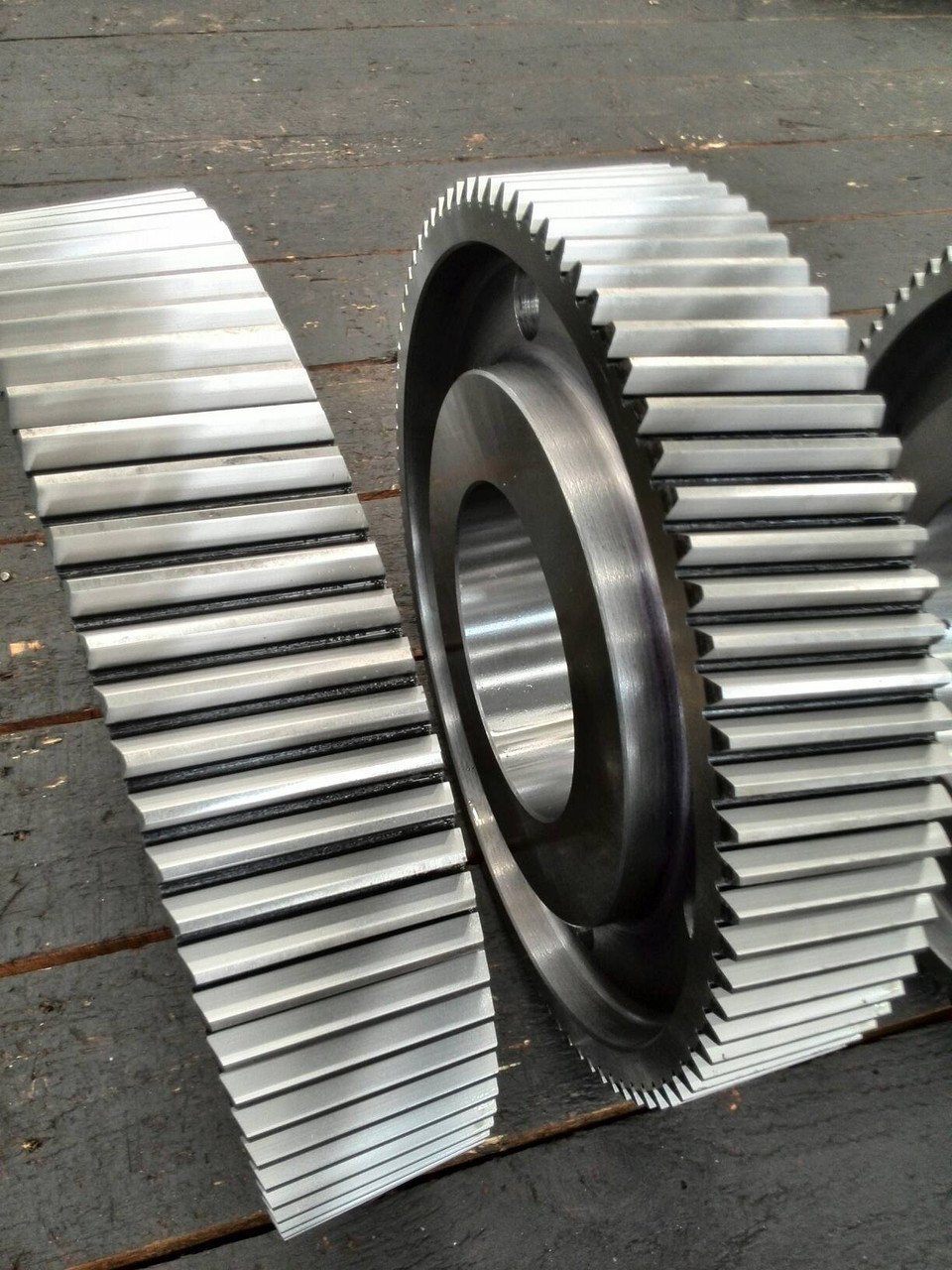

40XMA 42CrMo فولاد 8 ماژول چرخ چرخ دار برای کاهش سرعت صنعتی
ویژگی های دنده های مارپیچی
یکی از قابل توجه ترین مزایای دنده های مارپیچی در مقایسه با دنده های اسپور، کمتر صدا است، به ویژه در سرعت های متوسط تا بالا.
با دندهای مارپیچی، دندان های متعدد همیشه در شبکه هستند، که به معنی بار کمتری بر روی هر دندان فردی است.
این باعث می شود که انتقال نیروی از یک دندان به دندان دیگر راحت تر باشد، به طوری که لرزش ها، بار های شوک،
و فرسایش کاهش می یابد.
اما زاویه شیب دار دندان ها باعث تماس کششی بین دندان ها می شود که باعث ایجاد نیروهای محوری و گرما می شود.
کاهش بهره وری. این نیروهای محوری نقش مهمی در انتخاب بیئرینگ برای دنده های مارپیچی دارند.
مزیت دیگری که دنده های مارپیچی نسبت به دنده های اسپور ارائه می دهند توانایی استفاده از هر دو موازی است
یا نه موازین (تقاطع) گره ها. دنده های مارپیچی با گره های موازین نیاز به همان زاویه مارپیچ دارند.
دست های مخالف (یعنی دندان های راست دست در مقابل دندان های چپ دست).
| محصولات | دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | بازيگر ها |
| خرد کردن دندان ها | √ |
| ماژول (M) | 8 |
| تعداد دندان ها (Z) | 76 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 22° |
| درجه دقت | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
