| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | HG220806002 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $80/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 50 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| شماره دندان: | 68 | زاویه مارپیچ: | 20 درجه |
|---|---|---|---|
| زاویه فشار: | 20 درجه | ارتفاع کل: | 85 میلی متر |
| سختی: | 58-62 HRC | مواد: | AISI 4140 |
| برجسته کردن: | چرخ دنده های حلزونی 42CrMo پینیون,چرخ دنده مارپیچ پینیون AISI 4140,ماژول هلیکس گیر 7 |
||

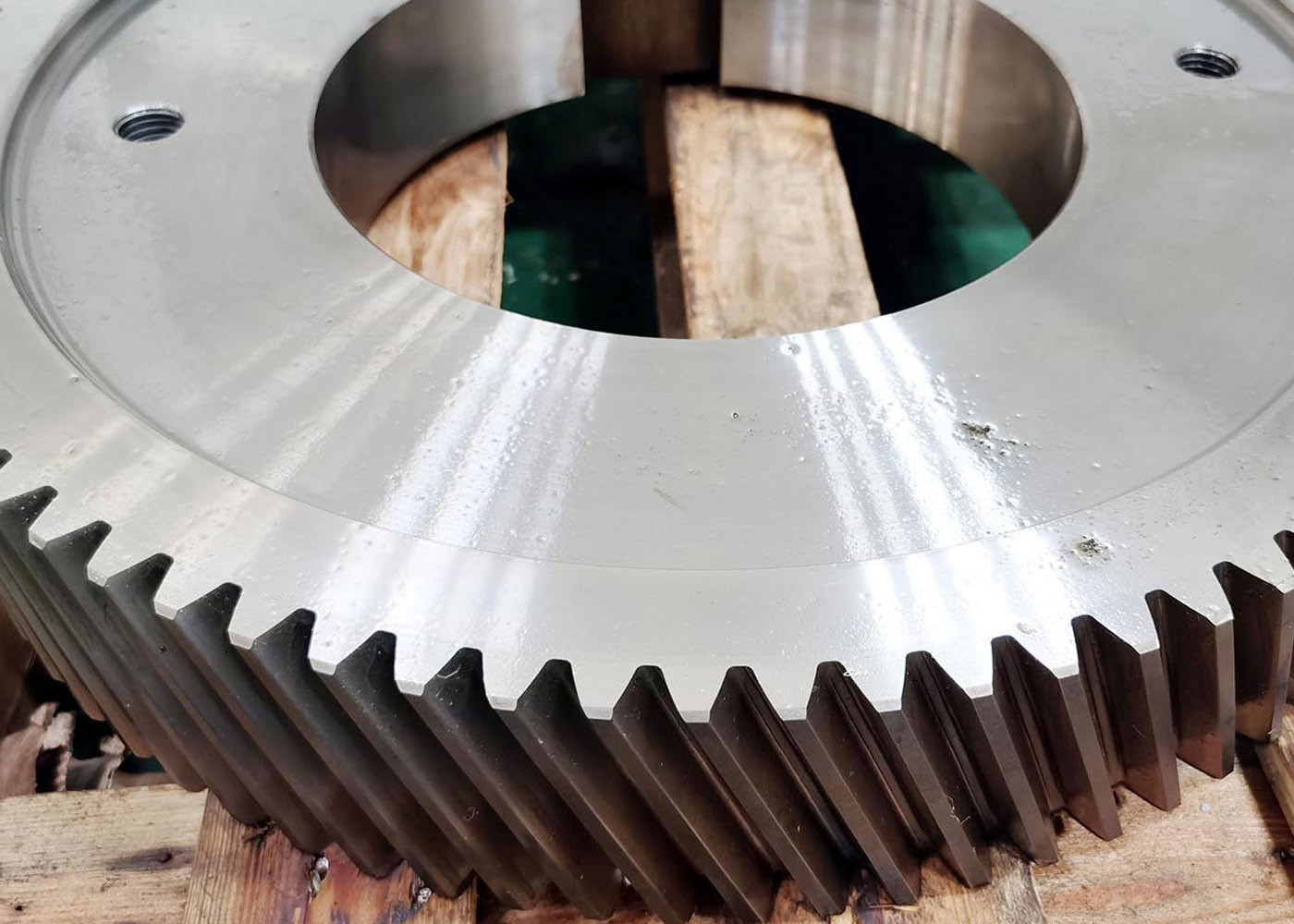

AISI 4140 42CrMo فولاد 7 ماژول دنده های مارپیچی برای گیربکس صنعتی
1)توضیحات تجهیزات مارپیچی
دندهای مارپیچی توسط برش ها شکل می گیرند که زاویه ای را تولید می کنند که به چندین دندان اجازه می دهد به طور همزمان شبکه شوند.
2) ویژگی های دنده های مارپیچی
به عنوان تماس کششی از دندان های شبکه، Gear مارپیچی با ظرفیت حمل بیشتر و ساکت
و عملکرد راحت.
3) مشخصات نصب ابزار مارپیچی
a) نصب کلید
ب) پیچ تنظیم شده
ج) پیچ های قفل کردن محور
د) تقسیم
e) کشش ساده
| محصولات | دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | بازيگر ها |
| خرد کردن دندان ها | √ |
| ماژول (M) | 7 |
| تعداد دندان ها (Z) | 68 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 20 درجه |
| درجه دقت | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
