| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | HG220806001 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $30/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 50 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| مواد: | 20crnimo | شماره دندان: | 56 |
|---|---|---|---|
| گام صدا: | 12.566 | قطر گام: | 224 میلی متر |
| ارتفاع کل: | 75 میلی متر | سختی: | 58-62 HRC |
| برجسته کردن: | Single Helical Gear 4 Module, 20CrNiMoA Helix Gear, AISI 8620 Single Helical Gear,20CrNiMoA Helix gear,AISI 8620 Single Helical Gear |
||

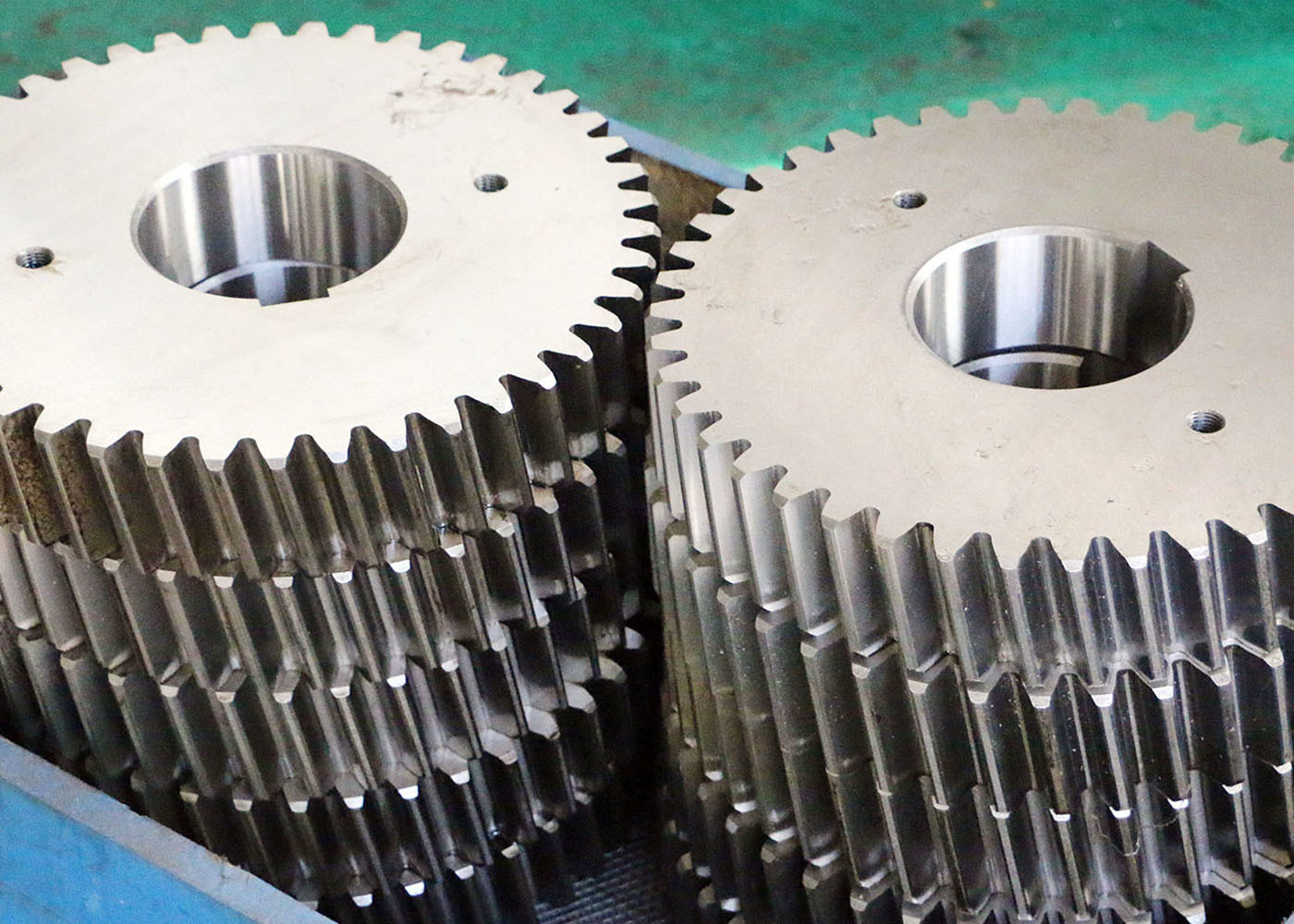

AISI 8620 20CrNiMoA فولاد 4 ماژول چرخ چرخ دار برای کاهش سرعت
1)توضیحات تجهیزات مارپیچی
دنده های مارپیچی دنده های استوانه ای با دندان هایی هستند که در زاویه محور چرخش چرخ دنده هستند.
2) ویژگی های دنده های مارپیچی
حمل هليکل گير خيلي راحت تر از گير اسپوريه
دنده های مارپیچی می توانند با ظرفیت بارگذاری بیشتر، حرکت راحت تر و ظرفیت سرعت بالاتر در مقایسه کار کنند با ابزار هدايت
3) داده های فنی اصلی دنده های مارپیچی
زاویه فشار: زاویه فشار زاویه عمل حرکت دندان است، یا زاویه بین خط یخ
بین دندون های شبکه و لمسی دایره ی پیچ در نقطه ی شبکه.
زاویه های فشار معمولی 14.5° یا 20° هستند
زاویه هلیکس: زاویه هلیکس زاویه ای است که دندان های دنده در مقایسه با محور تراز شده اند.
| محصولات | دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | بازيگر ها |
| خرد کردن دندان ها | √ |
| ماژول (M) | 4 |
| تعداد دندان ها (Z) | 56 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 15° |
| درجه دقت | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
