| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | HG220806003 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $80/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 50 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| شماره دندان: | 76 | زاویه مارپیچ: | 25 درجه |
|---|---|---|---|
| ارتفاع کل: | 122 میلی متر | سختی: | 50-55 HRC |
| مواد: | SCM 440 | حرارت درمانی: | القایی سخت شده است |
| برجسته کردن: | چرخ دنده مارپیچ 10 ماژول,چرخ دنده حلزونی فولادی 42 CrMo,چرخ دنده مارپیچ تک ماژول SCM 440 |
||

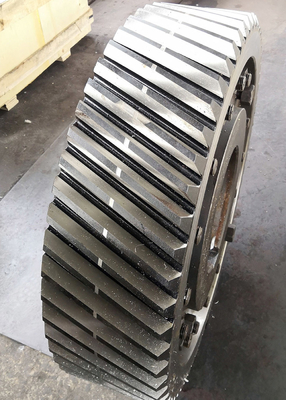

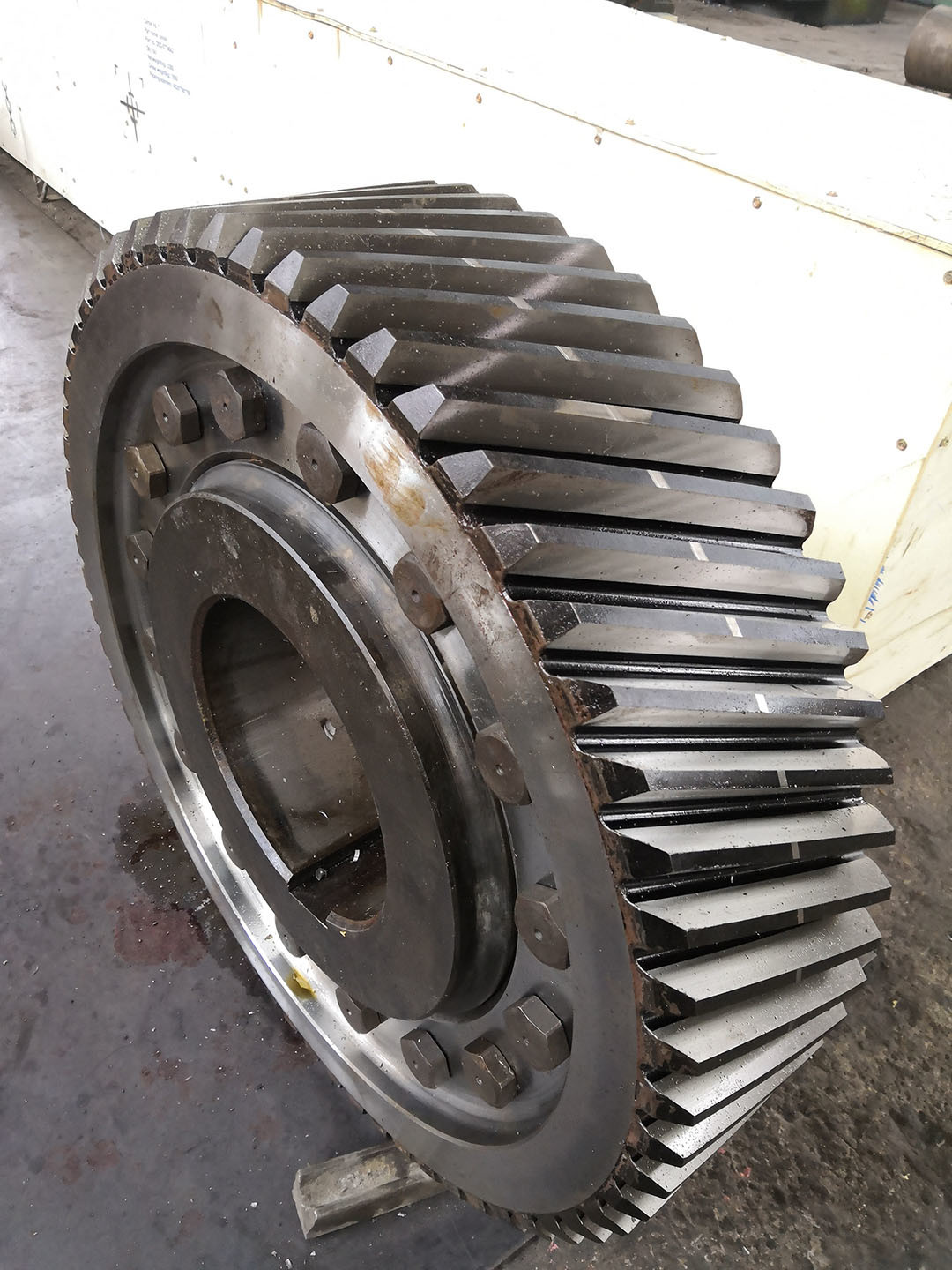

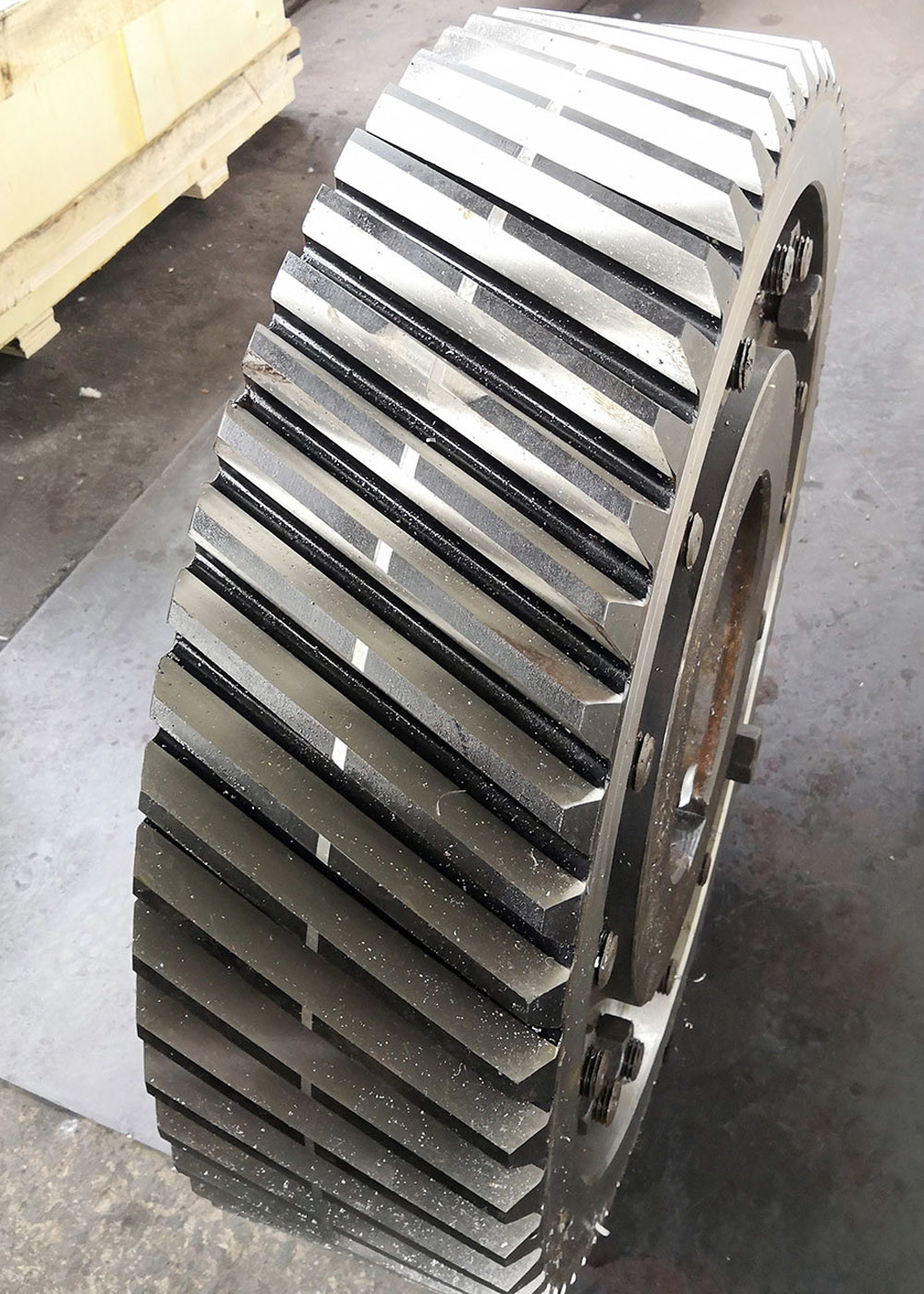

SCM 440 42CrMo فولاد 10 ماژول چرخ چرخ دار قطعات انتقال صنعتی
1)انواع دنده های مارپیچی
a) ابزار تک مارپیچی
ب) دو چرخ چرخ دار
ج) ابزار هیرینگبون
2) جهت ابزار مارپیچی
دست چپ و دست راست
3) توصیف تجهیزات مارپیچی
دنده های مارپیچی از دنده های مارپیچی ساخته شده اند و دندان های آنها در زاویه محور می باشد.
تماس بین دندان ها در شبکه ها به صورت تدریجی در امتداد پهلوهای قطبی صورت عمل می کند.
هیچ وقت طول کامل هیچ یک از دندان ها به طور کامل درگیر نیست.
| محصولات | دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل | دنده های استوایی |
| تولیدات | بازيگر ها |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 10 |
| تعداد دندان ها (Z) | 76 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 25° |
| درجه دقت دندان | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
