| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| مقدار حداقل تعداد سفارش: | 200 ست |
| قیمت: | 300＄ |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | ۶۰ روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 500 مجموعه در ماه |
| درجه کیفی: | درجه ISO 8-9 | پروفایل دندان: | استاندارد |
|---|---|---|---|
| مواد: | فولاد | نمایه دنده: | دنده داخلی |
| مشخصات: | حلقه دنده ی داخلی | ماژول: | 4 |
| برجسته کردن: | 25 ماژول تجهیزات داخلی,تجهیزات تجهیزات داخلی,ماشین آلات تجهیزات داخلی,Equipment Internal Gear,Machinery Internal Gear |
||

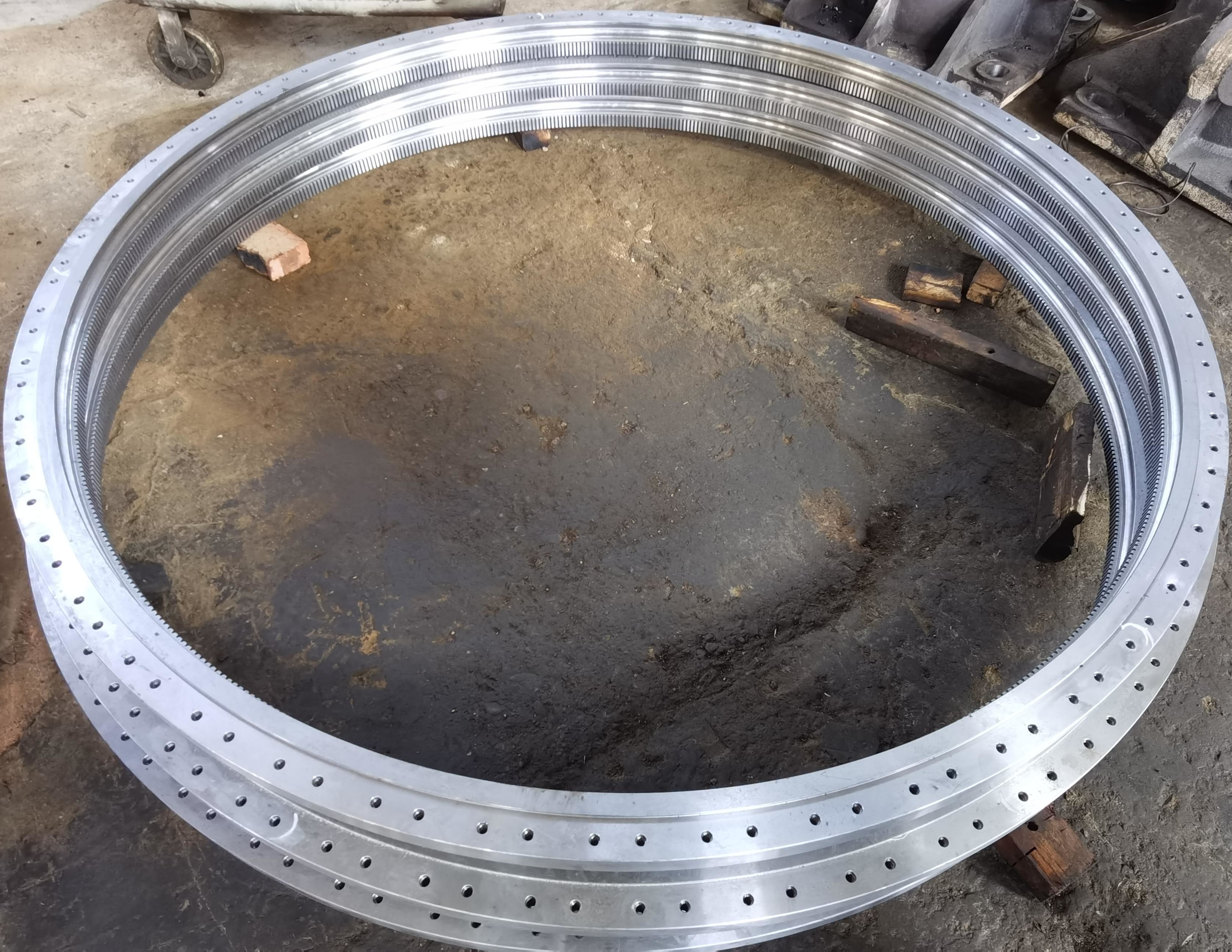

1)وصف تجهیزات داخلی
دنده های اسپور داخلی به طور گسترده ای به عنوان اجزای انتقال در دستگاه هایی مانند کاهش دهنده ها، جعبه های دنده های سیاره ای و پرتوهای چرخش استفاده می شوند.
2)خصوصیات تجهیزات داخلی
a) پردازش دنده های داخلی دشوارتر از دنده های خارجی است. ابزارهای ویژه ای برای جلوگیری از تداخل مورد نیاز است.
ب) سختی و دقت معمولاً از طریق فرآیندهایی مانند خنک کردن و آسیاب کردن دنده افزایش می یابد.
3)منافع ابزار داخلی
a) یکپارچه سازی چند کارکردی: قادر به انجام همزمان عملکردهای انتقال و پشتیبانی است.
ب) سازگاری با طرح های پیچیده: شبکه داخلی طراحی هم محوری را برای ورودی / خروجی قدرت امکان پذیر می کند و ساختار سیستم را ساده می کند.
| محصولات | تجهیزات داخلی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولید دندانهای دنده | شکل گیری دنده |
| خرد کردن دندانهای دنده | در صورت لزوم |
| ماژول (M) | 0.5 تا 25 |
| تعداد دندان ها (Z) | آداب |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 0 |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | خاموش کردن و گرم کردن |
| سختی | 230-260 HB |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
