| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | IG22083102 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $80.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 500 عدد در ماه |
| مواد: | فولاد | حرارت درمانی: | خاموش کردن و معتدل کردن |
|---|---|---|---|
| سختی: | 230-260 HB | درجه کیفی: | درجه ISO 8-9 |
| نمایه دنده: | دنده داخلی | عرض دندان: | 50 میلی متر |
| برجسته کردن: | عرض دندان 50 میلی متر چرخ دنده داخلی خار,چرخ دنده داخلی برای چرخ دنده سیاره ای,چرخ دنده داخلی دندان با عرض 50 میلی متر |
||

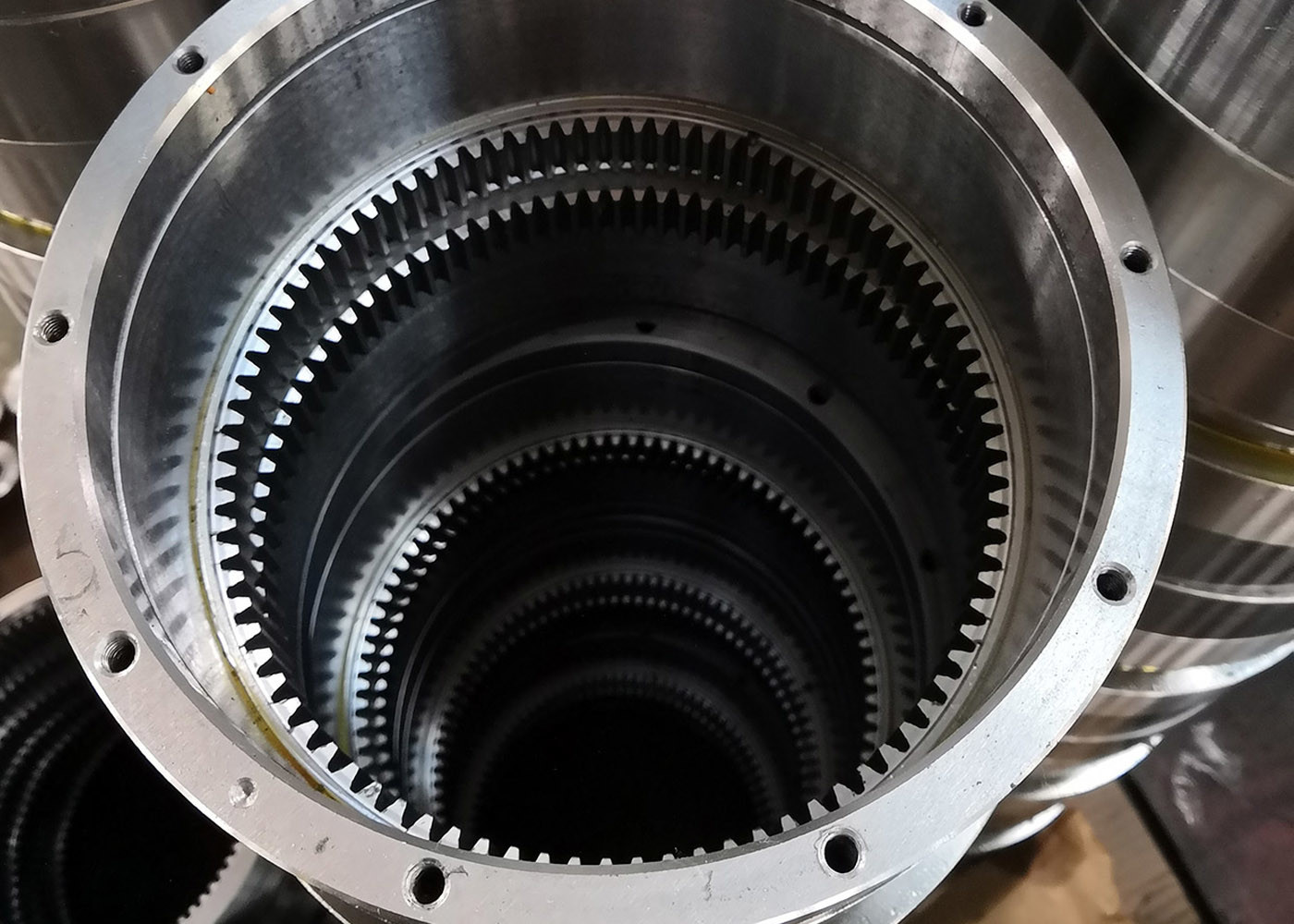

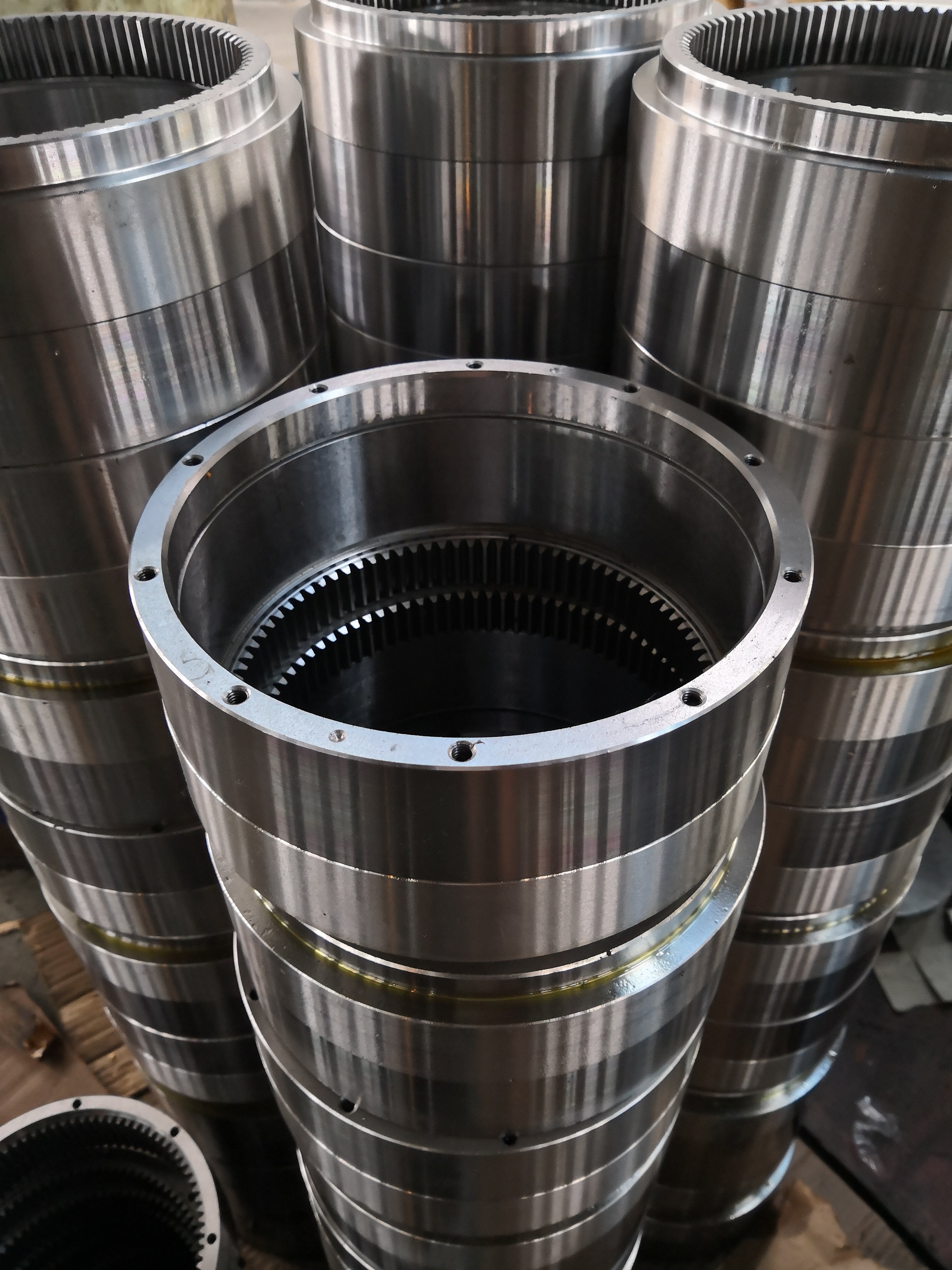

چرخ دنده ای داخلی- چرخ دنده ای داخلی برای چرخ دنده های سیاره ای
1) توصیف دستگاه حلقه داخلی
در قالب چرخ دنده ای که دندان ها بر روی صورت داخلی حلقه قرار دارند،
در صورت استفاده از این روش، سطح سطح تماس دندان ها افزایش می یابد.
این واقعیت افزایش طول عمر دنده ها با کاهش بار از دنده ها، این نوع دنده ها در دنده های سیاره ای که برای خوراک بالا ساخته شده استفاده می شود.
| محصولات | تجهیزات داخلی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولید دندانهای دنده | شکل گیری دنده |
| خرد کردن دندانهای دنده | * در صورت لزوم |
| ماژول (M) | 0.5 تا 25 |
| تعداد دندان ها (Z) | آداب |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 0 |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | خاموش کردن و گرم کردن |
| سختی | 230-260 HB |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
