| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | IG220802703 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $200.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 500 عدد در ماه |
| مواد: | 42 CrMo | با: | 30 میلی متر |
|---|---|---|---|
| حرارت درمانی: | خاموش کردن و معتدل کردن | درجه کیفی: | درجه ISO 8-9 |
| مشخصات: | حلقه دنده ی داخلی | ماژول: | 2 |
| برجسته کردن: | چرخ دنده های برش حلزونی با پیچ های پیچ خورده,چرخ دنده های برش مارپیچی خارجی,چرخ دنده های برش مارپیچی با چرخ دنده داخلی |
||

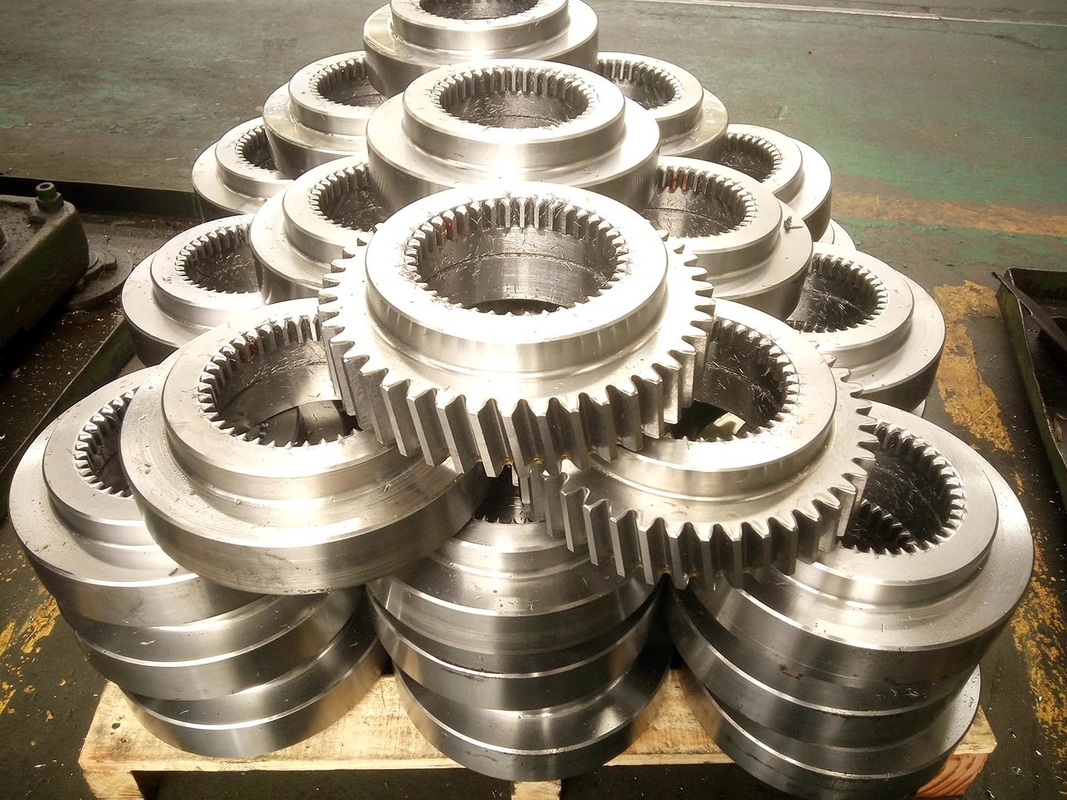

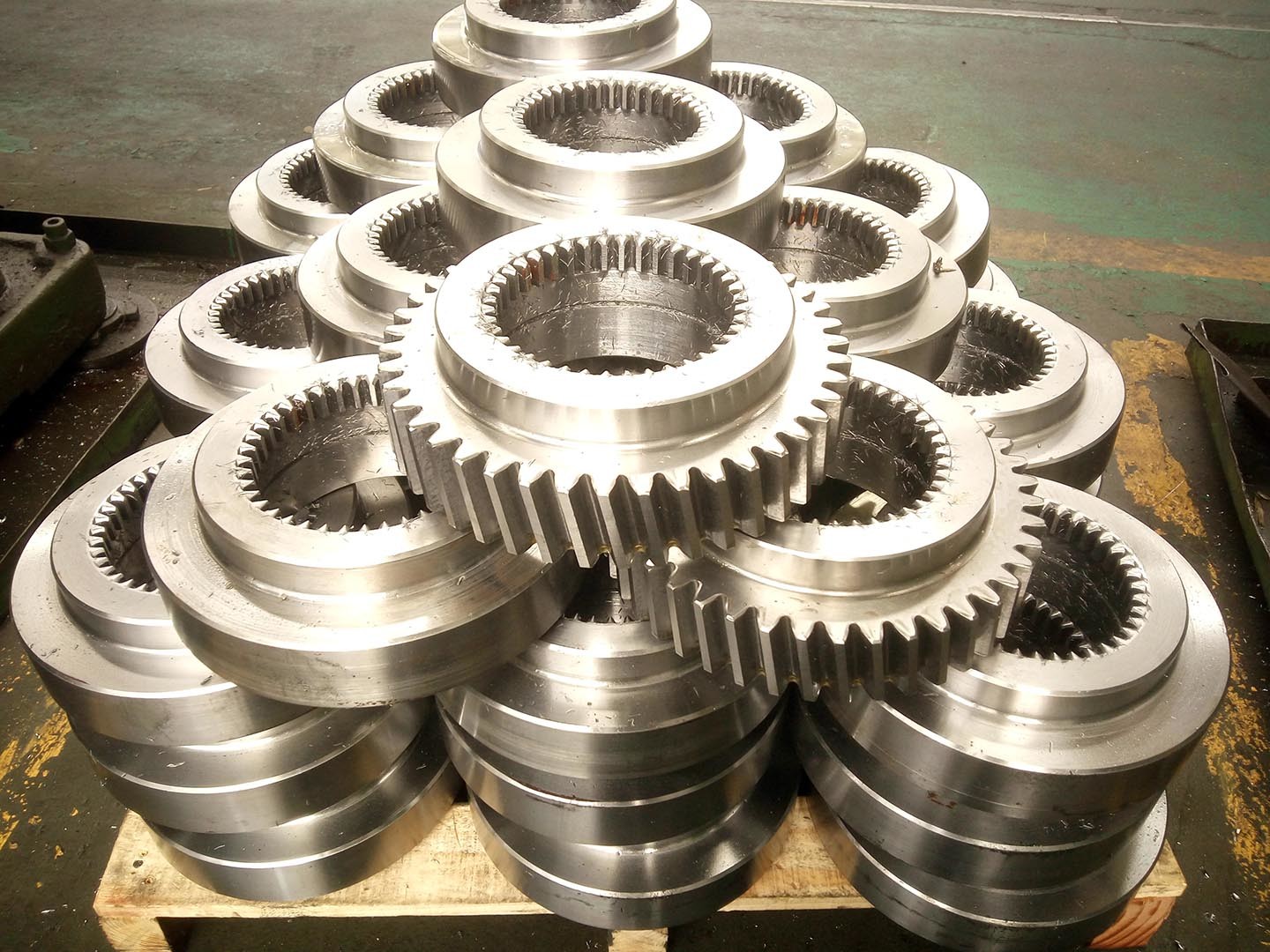

توضیحات دنده های داخلی
دنده های داخلی دنده های تولید شده در قطر داخلی یک سیلندر در حالی که دنده های خارجی دارند
دندانهای گیر تولید شده در قطر بیرونی از جزء. در حالی که انواع مختلفی وجود دارد
از دنده ها، تنها دو مورد می توانند به صورت دنده های داخلی و خارجی تولید شوند، دنده های اسپور و اسپری.
در حالی که دنده های داخلی برای کاربردهای انتقال قدرت بالا در ابعاد کلی کوچک ایده آل هستند،
محدودیت های طراحی وجود دارد که باید برای دستیابی به مزایایی که دنده های داخلی ارائه می دهند مورد توجه قرار گیرد.
یک دنده داخلی همچنین می تواند دنده حلقه ای نیز نامیده شود. دنده های داخلی در کاربردهای جعبه دنده های سیاره ای استفاده می شوند.
اما همچنین می تواند در موقعیت های دیگر نیز استفاده شود. مزایای استفاده از یک قطار دنده سیاره ای لرزش کم است،
نسبت کاهش سرعت بالا و هزینه پایین برای کل طرح قطار.
می تواند نزدیک تر از دنده های خارجی باشد، دنده های اسپور داخلی در کاربردهایی که فضای محدود است، ترجیح داده می شود.
برخی از کاربردهای رایج برای انتقال دنده های سیاره ای، بازوهای رباتیک، انتقال قدرت خودروهای هیبریدی هستند
و توربین ژنراتورها. دنده های داخلی نیز می توانند در دنده های مارپیچی برش داده شوند، همانطور که دنده های خارجی می توانند در دنده های مارپیچی برش داده شوند.
این نوع دنده های داخلی را می توان در برخی از درایو های دنده های داخلی، جفت های ساده، درایو های دیفرانسیل داخلی و
iمحرک های داخلی سیاره ای. محفظه های ویژه ای باید طراحی شوند تا بتواند دنده های داخلی را جا دهد.
| محصولات | تجهیزات داخلی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولید دندانهای دنده | شکل گیری دنده |
| خرد کردن دندانهای دنده | در صورت لزوم |
| ماژول (M) | 4 |
| تعداد دندان ها (Z) | 22 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | آداب |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | خنک کردن و گرم کردن/ سخت کردن به واسطه اندوکشن |
| سختی | 230-260 HB |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
