| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | IG220803101 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $30.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 500 عدد در ماه |
| مواد: | AISI 4140 | با: | 25 |
|---|---|---|---|
| حرارت درمانی: | خاموش کردن و معتدل کردن | درجه دقت: | درجه ISO 8-9 |
| مشخصات: | حلقه دنده ی داخلی | DP: | 12.7 |
| برجسته کردن: | چرخ دنده خارجی با حلقه داخلی,دنده حلقه داخلی 12.7 DP,چرخ دنده حلقه داخلی AISI 4140 |
||

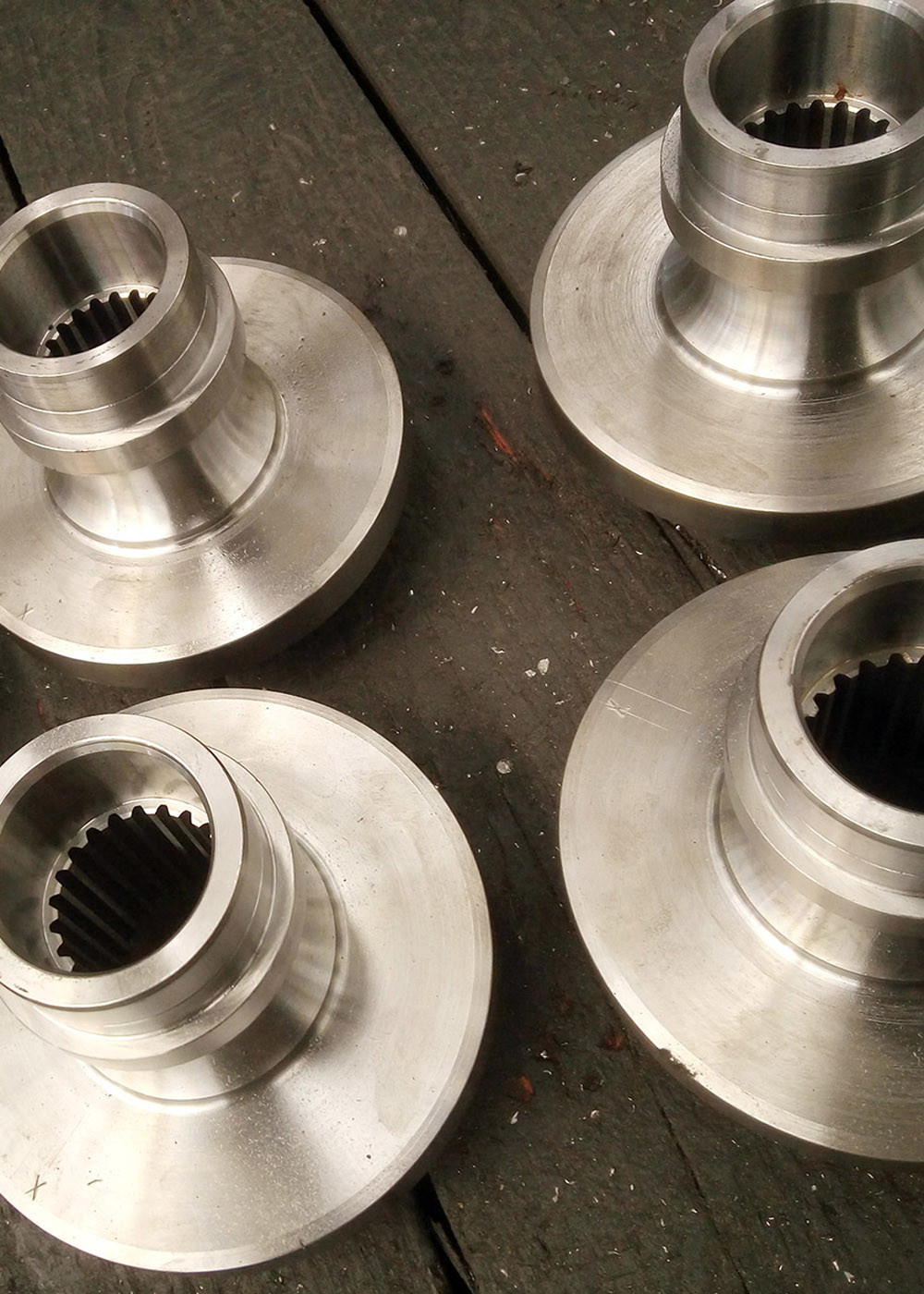

دنده های انتقال AISI 4140 دنده های خروجی با دنده های حلقه ای داخلی
1) توصیف دستگاه حلقه داخلی
یک دنده داخلی همچنین می تواند دنده حلقه ای نیز نامیده شود. دنده های داخلی در کاربردهای جعبه دنده های سیاره ای استفاده می شوند.
اما همچنین می تواند در موقعیت های دیگر نیز استفاده شود. مزایای استفاده از یک قطار دنده سیاره ای لرزش کم است،
نسبت کاهش سرعت بالا و هزینه پایین برای کل طرح قطار.
می تواند نزدیک تر از دنده های خارجی باشد، دنده های اسپور داخلی در کاربردهایی که فضای محدود است، ترجیح داده می شود.
2) کاربردهای دستگاه حلقه داخلی
کاربردهای رایج برای انتقال دنده های سیاره ای بازوهای رباتیک، انتقال قدرت وسایل نقلیه هیبریدی و ژنراتورهای توربین است.
| محصولات | تجهیزات داخلی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولید دندانهای دنده | شکل گیری دنده |
| خرد کردن دندانهای دنده | * در صورت لزوم |
| ماژول (M) | 2 |
| تعداد دندان ها (Z) | 22 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | آداب |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | خنک کردن و گرم کردن/ سخت کردن به واسطه اندوکشن |
| سختی | 230-260 HB |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
