| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | IG22072401 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $100.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 500 عدد در ماه |
| مواد: | 42CrMo/AISI 4140 | حرارت درمانی: | خاموش کردن و معتدل کردن |
|---|---|---|---|
| سختی: | 230-260 HB | درجه کیفی: | درجه ISO 8-9 |
| نوع پروفایل: | دنده داخلی | ماژول: | ماژول 0.5-25 |
| برجسته کردن: | چرخ دنده داخلی فولادی AISI 4140,دنده خارجی داخلی فولادی AISI 4140,مجموعه دنده داخلی 260 HB |
||

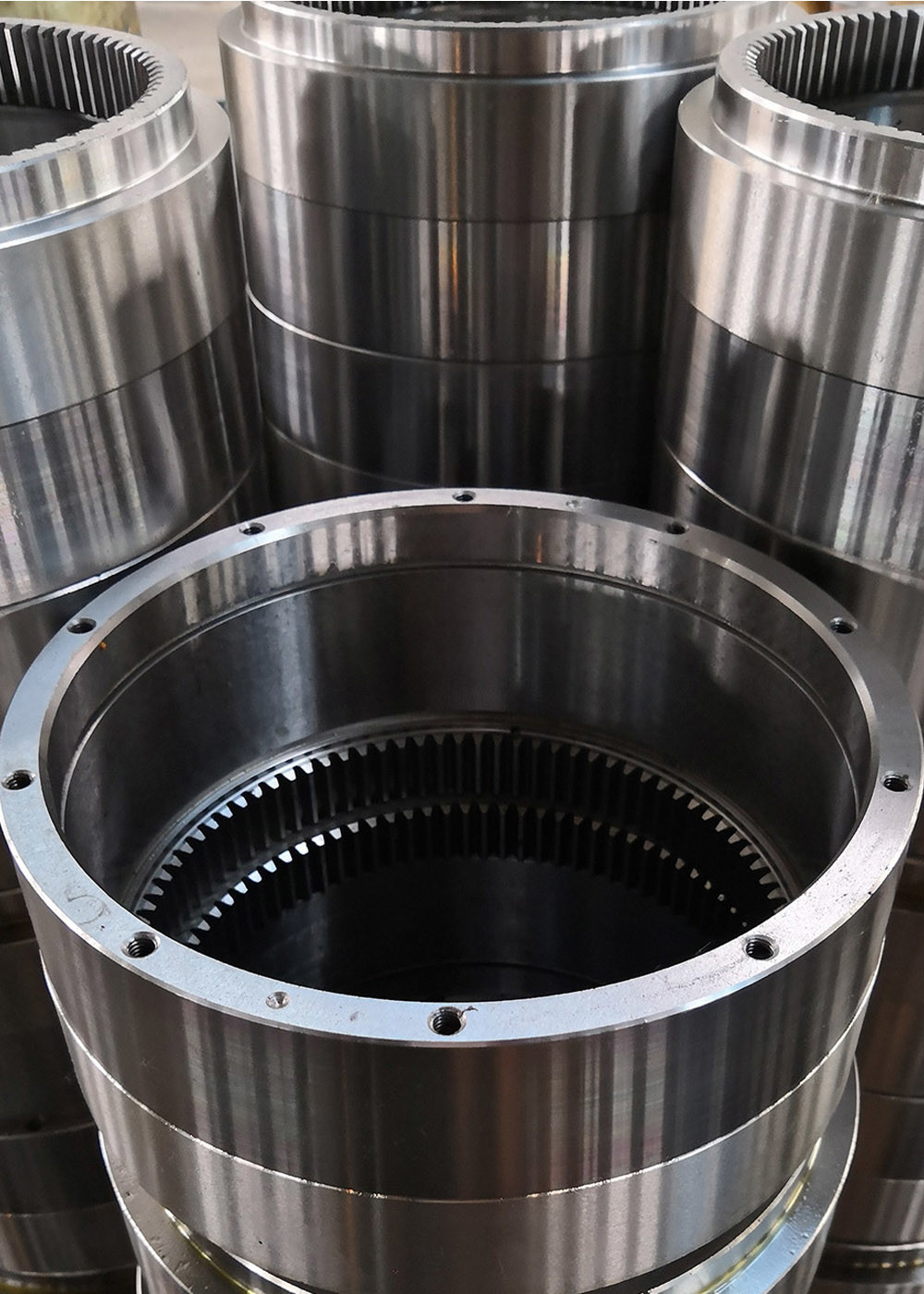

AISI 4140 فولاد سفارشی چرخ دنده حلقه ای چرخ دنده داخلی
1) توصیف حلقه ای
دندهای داخلی که روی سطح داخلی دوار آن وجود دارند.
دنده های داخلی معمولا با دنده های خارجی جفت می شوند.
2) ویژگی های دنده های حلقه ای
الف) اجازه می دهد تا برای یک طراحی جمع و جور برای صرفه جویی در اندازه ماشین
ب) معمولاً دنده های داخلی توسط یک دنده خارجی کوچک رانده می شوند
ج) آن را نیاز به مراقبت در مورد تعداد دندانهای دنده ای که با دنده های داخلی جفت می شوند،
چون ممکن است تداخل رخ دهد.
3) کاربردهای تجهیزات داخلی
تجهیزات سیاره ای، کلاچ ها و کاربردهای دیگر.
| محصولات | تجهیزات داخلی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولید دندانهای دنده | شکل گیری دنده |
| خرد کردن دندانهای دنده | * در صورت لزوم |
| ماژول (M) | 0.5 تا 25 |
| تعداد دندان ها (Z) | آداب |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 0 |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | خاموش کردن و گرم کردن |
| سختی | 230-260 HB |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
