| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | IG23032601 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $200.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 500 عدد در ماه |
| مواد: | 1045 | حرارت درمانی: | خاموش کردن و معتدل کردن |
|---|---|---|---|
| روش ساخت: | ماشینکاری/شکل دهی دنده | درجه کیفی: | درجه ISO 8-9 |
| نوع پروفایل: | دنده داخلی | توضیحات: | پوشش پایانی |
| برجسته کردن: | چرخ دنده داخلی گیربکس,چرخ دنده خار داخلی پوشش انتهایی,دنده خار داخلی 1045 |
||

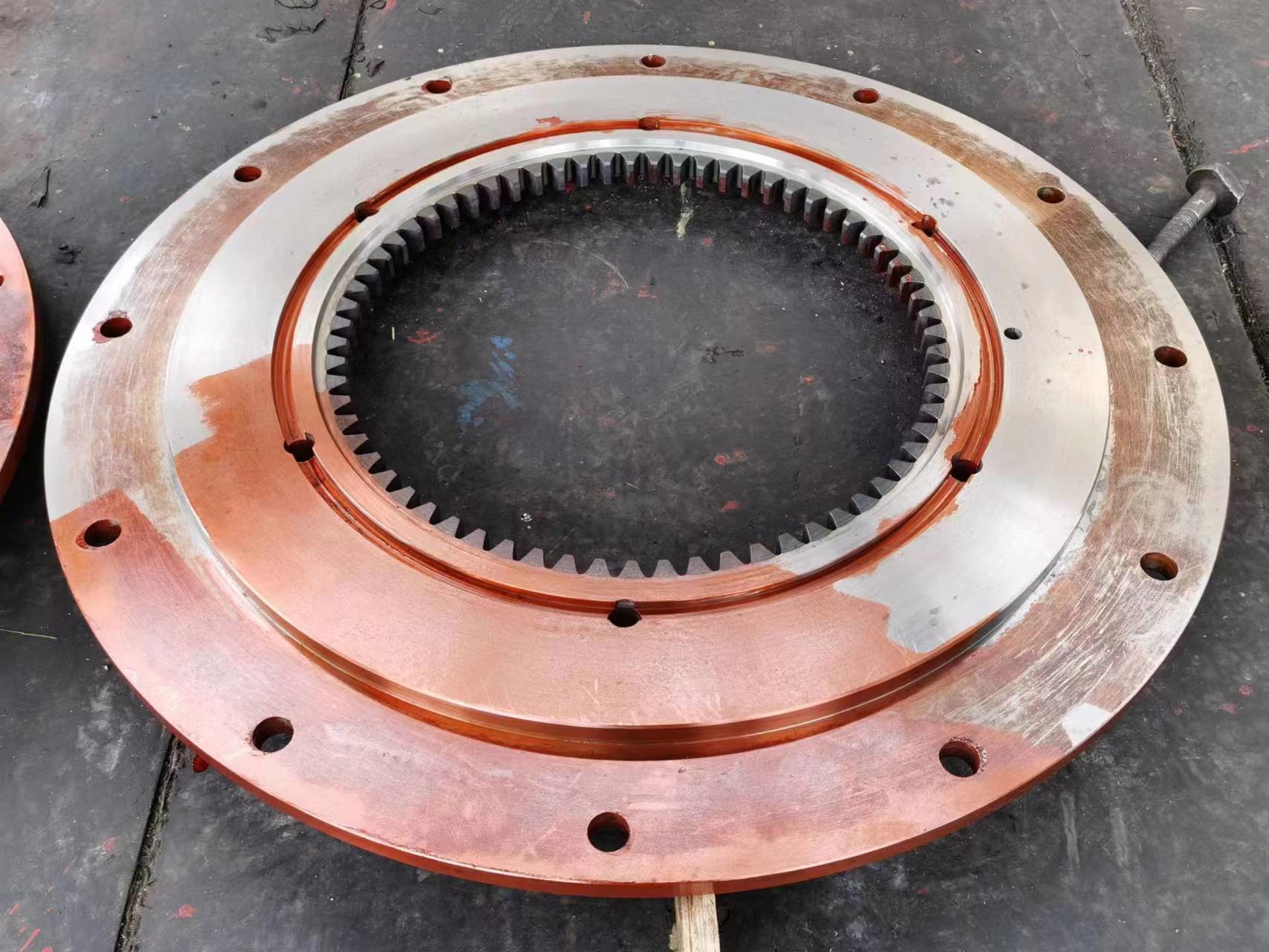

پوشش انتهای گیربکس گیربکس با گیربکس داخلی
قطر بیرونی: 1050mm
ماژول دنده داخلی: 8
دندون هاي داخلي دستگاه شماره: 76
عرض فلنگ: 50 میلی متر
سوراخ های حفاری: 12 عدد
1) توصیف تجهیزات داخلی
دندهای داخلی یا حلقه ای که روی سطح داخلی دوار آن دندان دارند.
دنده هاي داخلي بايد با دنده هاي بيروني شبيه شوند.
دنده های داخلی اجازه می دهد تا یک طراحی فشرده از ماشین.
| محصولات | تجهیزات داخلی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولید دندانهای دنده | شکل گیری دنده |
| خرد کردن دندانهای دنده | در صورت لزوم |
| ماژول (M) | آداب |
| تعداد دندان ها (Z) | آداب |
| زاویه فشار (α) | آداب |
| زاویه هلیکس (β) | آداب |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | خنک کردن و گرم کردن/ سخت کردن به واسطه اندوکشن |
| سختی | 230-260 HB |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
