| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | IG22072402 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $300.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 500 عدد در ماه |
| مواد: | فولاد | حرارت درمانی: | خاموش کردن و معتدل کردن |
|---|---|---|---|
| سختی: | 230-260 HB | درجه کیفی: | درجه ISO 8-9 |
| نوع پروفایل: | دنده داخلی | ماژول: | ماژول 0.5-25 |
| برجسته کردن: | چرخ دنده حلقوی فولادی فورج,چرخ دنده حلقوی دندانه دار داخلی,چرخ دنده اسپلاین داخلی آنولوس |
||

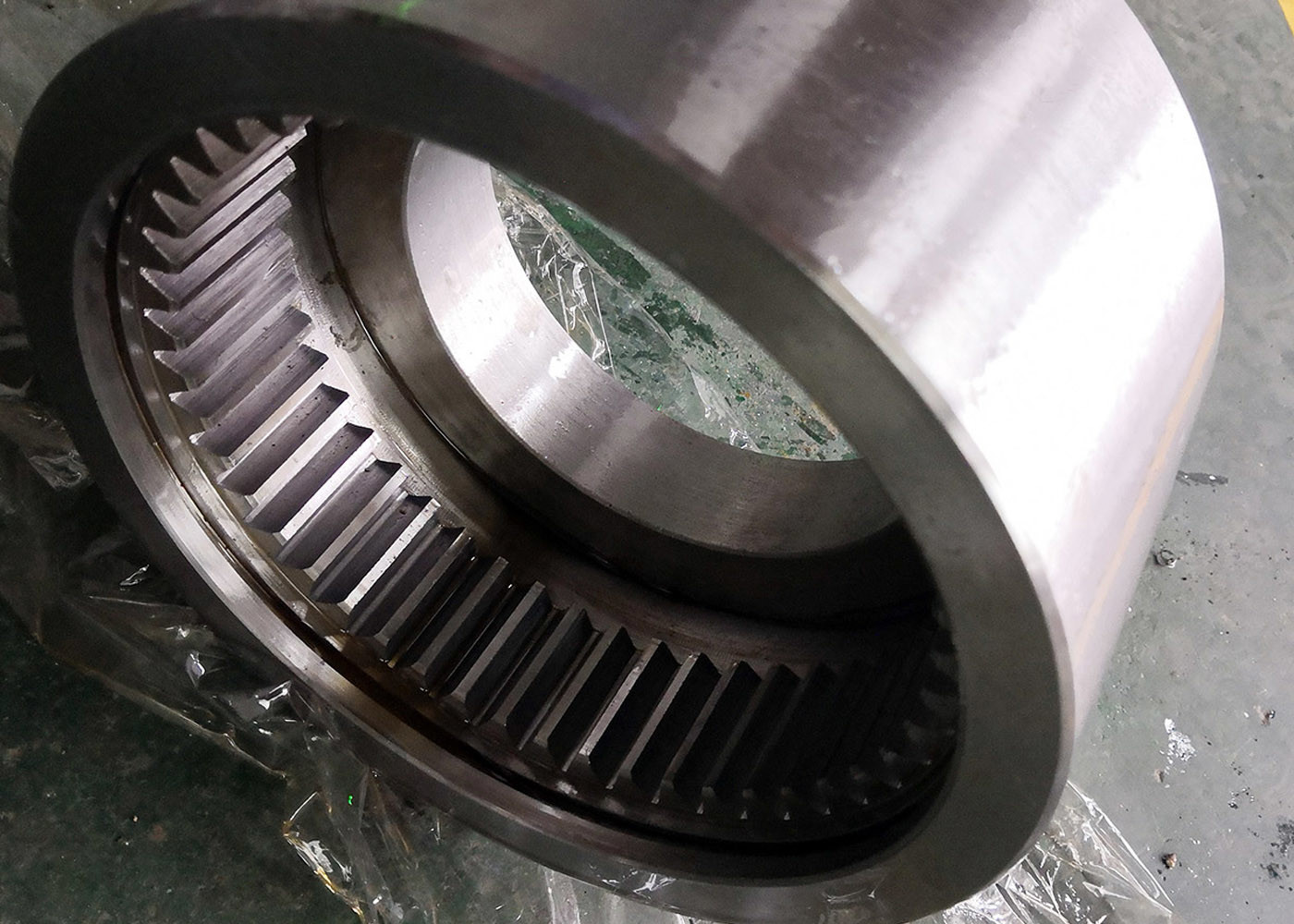

به صورت سفارشی با حلقه ی دندونی داخلی
1) توصیف تجهیزات داخلی
دندهای داخلی/دنده های حلقه ای که دندان هایی در سطح داخلی دوار دارند.
دنده هاي داخلي با دنده هاي بيروني متراکم مي شوند.
2) ویژگی های دنده داخلی
a) هنگام شبک دو دنده خارجی، چرخش در جهت های مخالف رخ می دهد.
در صورت شبک زدن یک دنده داخلی با یک دنده خارجی چرخش در همان جهت رخ می دهد.
ب) دنده های داخلی توسط دنده های کوچک خارجی رانده می شوند.
ج) اجازه می دهد تا یک طراحی فشرده از سیستم ماشین.
| محصولات | تجهیزات داخلی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولید دندانهای دنده | شکل گیری دنده |
| خرد کردن دندانهای دنده | در صورت لزوم |
| ماژول (M) | 0.5 تا 25 |
| تعداد دندان ها (Z) | آداب |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 0 |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | خاموش کردن و دم کردن |
| سختی | 230-260 HB |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
