| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | GS220805003 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $850.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 60 روز |
| شرایط پرداخت: | L/C، D/P، Western Union، T/T |
| قابلیت ارائه: | 300 عدد در ماه |
| مواد: | 18Crnimo7 | ماژول: | 17 |
|---|---|---|---|
| زاویه مارپیچ: | 22 درجه | دقت دندان: | درجه ISO 6 |
| طول: | 2000 میلی متر | زاویه فشار: | 20 درجه |
| برجسته کردن: | شفت چرخ دنده حلزونی 17 ماژول,شفت چرخ دنده حلزونی دست راست,شفت مارپیچی 17 ماژول راست |
||

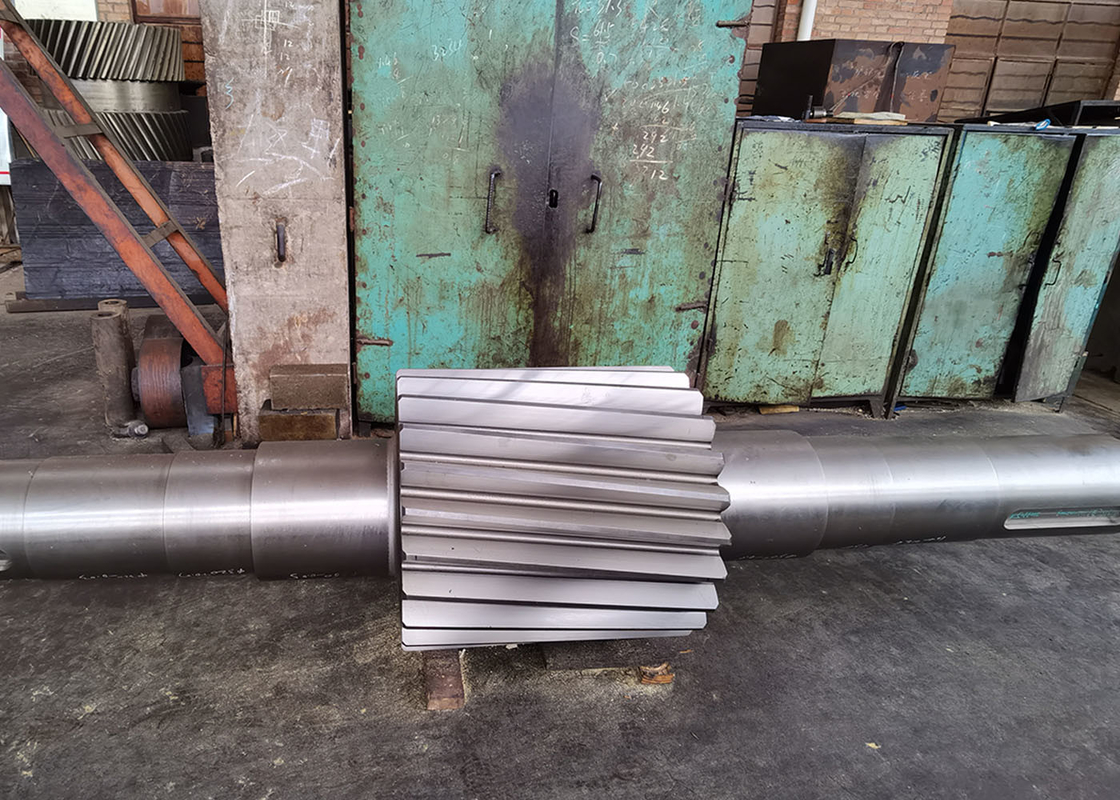

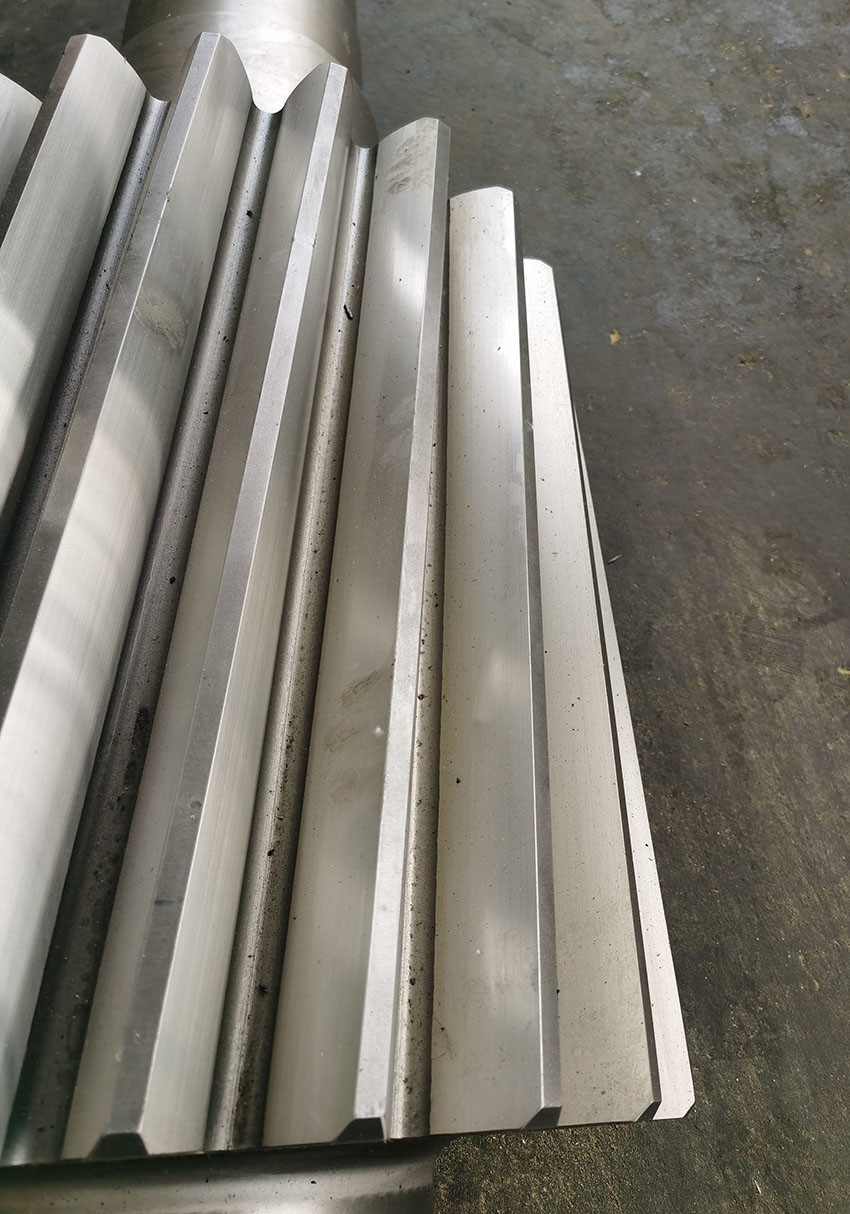

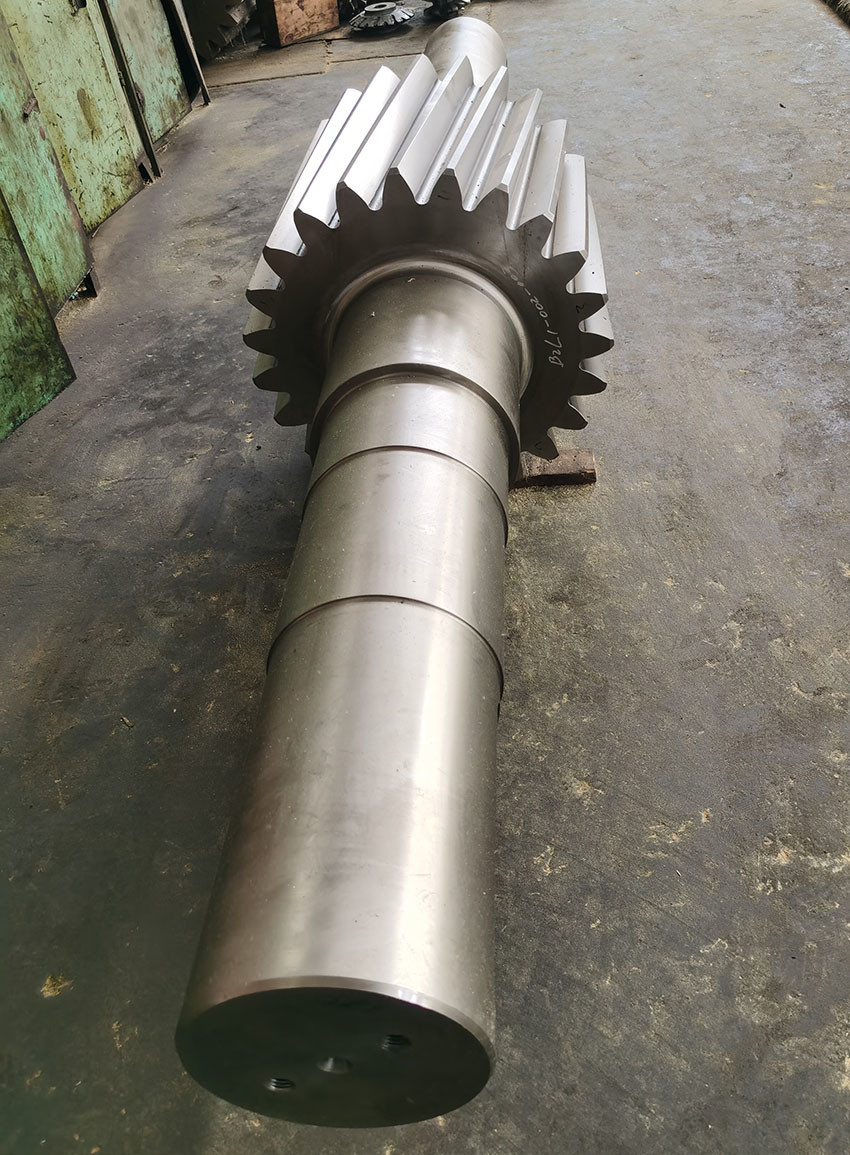

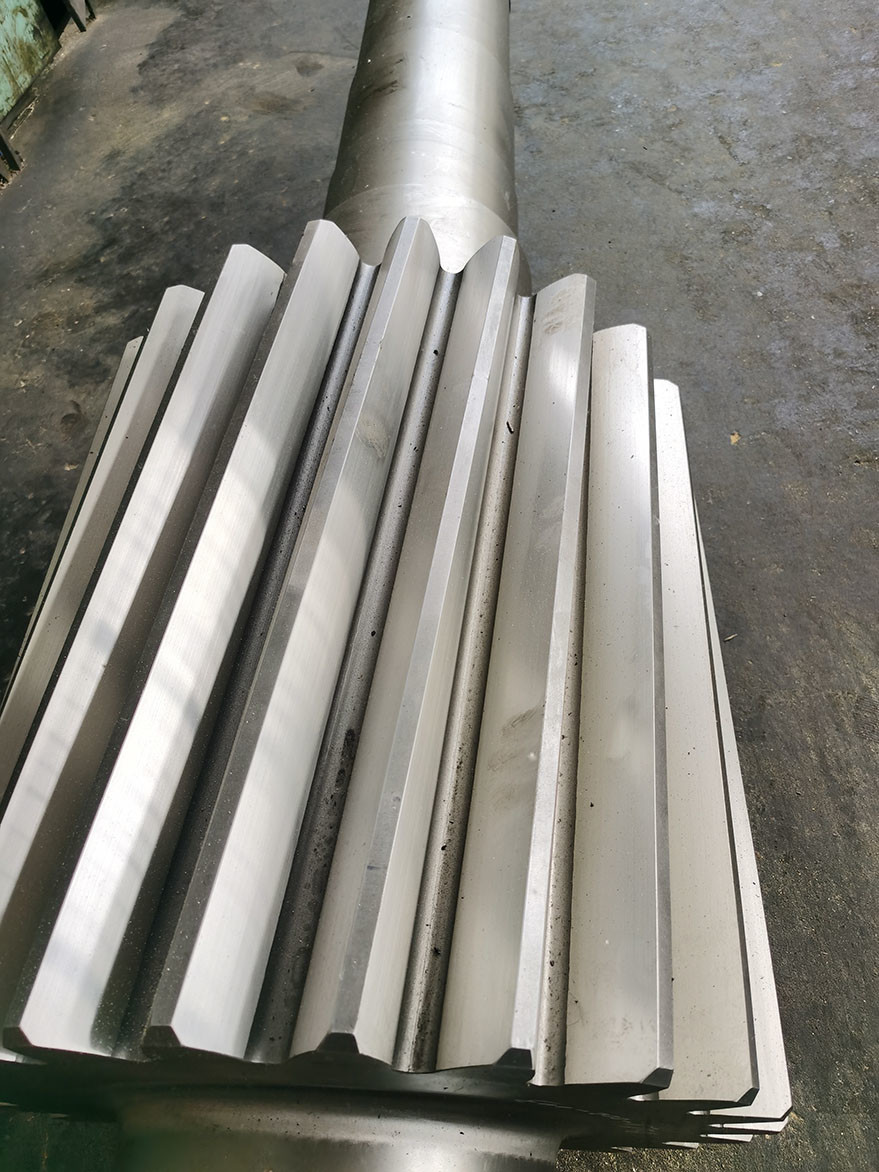

قطعات یدکی انتقال - ماژول 17
1) کارایی انتقال قدرت در شیفت دنده های مارپیچی
98.0 تا 99.5 درصد
2) ویژگی های شیفت چرخ دنده های مارپیچی
دندانهای چرخ دنده ها به محور چرخ دنده خم شده اند
3) کاربردهای شیفت دنده های مارپیچی
جعبه گیربکس، کاهش دهنده سرعت، قطعات انتقال.
| محصولات | شفت دنده های مارپیچی دست چپ |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولید دندانهای دنده | خرد کردن دنده ها |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 17 |
| تعداد دندان ها (Z) | 22 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 22° |
| درجه دقت دندان | درجه ایزو 6 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
