| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | GS220805001 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $35.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 60 روز |
| شرایط پرداخت: | L/C، D/P، Western Union، T/T |
| قابلیت ارائه: | 300 عدد در ماه |
| مواد: | 20CrNi2MoA | برند: | OEM |
|---|---|---|---|
| طول: | 32 میلی متر | فرایند ساخت: | چرخ دنده |
| مسیر: | دست راست | عرض دندان: | 25 میلی متر |
| برجسته کردن: | شفت دنده گیربکس هلیکال,شفت چرخ دنده هلیکال راست,شفت دنده گیربکس پینیون راست |
||

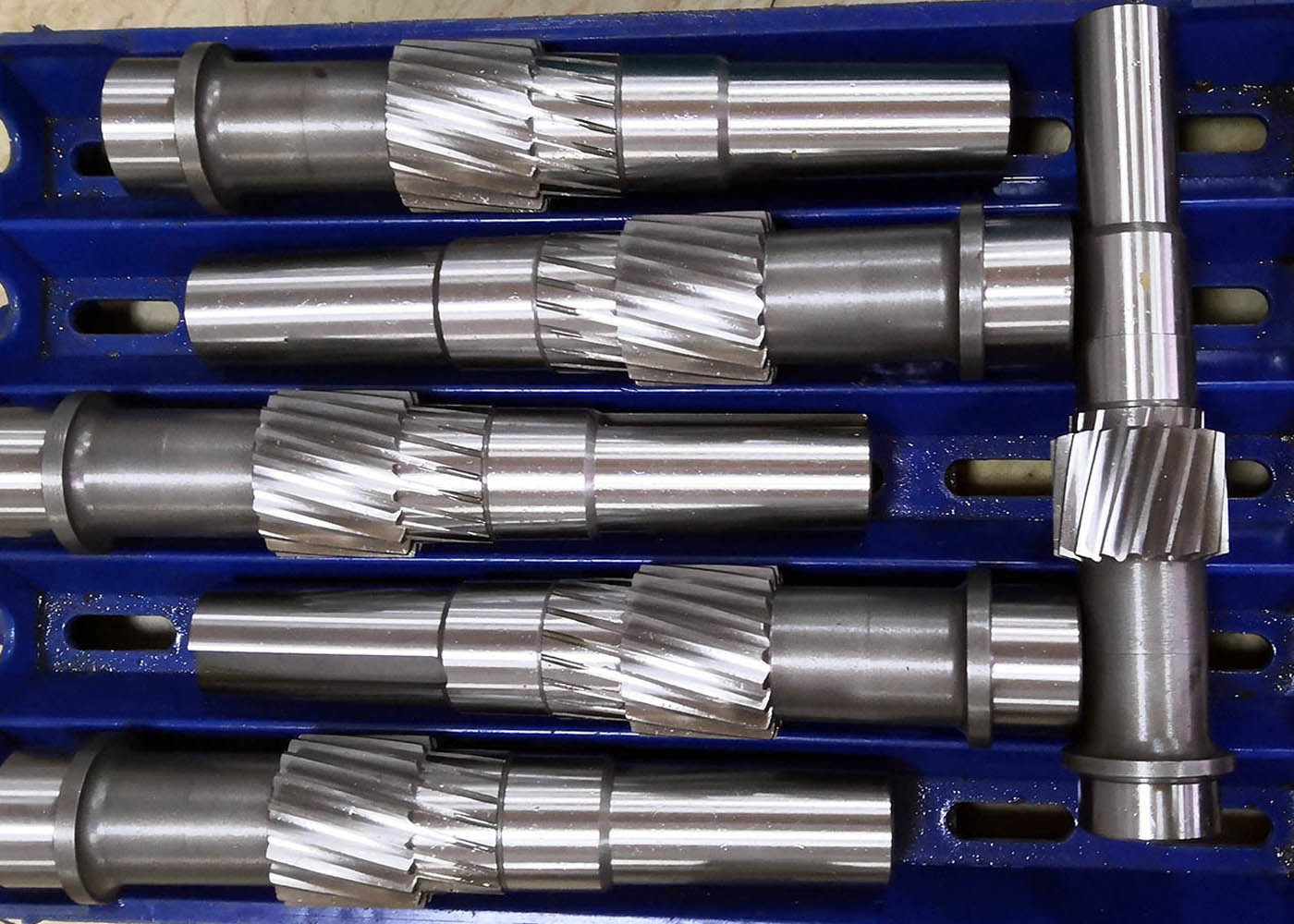

شافت چرخ دنده مارپیچ پینیون دستی راست ماژول 3 برای گیربکس نصب شده روی شافت
1) شرح چرخ دنده مارپیچ
چرخ دنده مارپیچ با دندان هایی که با زاویه نسبت به محور بریده شده اند، نه مستقیم و موازی با محور مانند دندان های چرخ دنده خاردار.
خط تماس بین دو دندان موازی با دندان ها نیست بلکه مایل است.
2) جهت چرخ دنده مارپیچ
الف) چرخ دنده مارپیچ چپ گرد
ب) چرخ دنده مارپیچ راست گرد
3) ویژگی های چرخ دنده مارپیچ
الف) با استحکام بالاتر در مقایسه با یک چرخ دنده خاردار معادل.
ب) می تواند سر و صدا و لرزش را در مقایسه با یک چرخ دنده خاردار کاهش دهد
| محصولات | شافت چرخ دنده مارپیچ |
| سفارشی ساخته شده | √ |
| نوع پروفایل چرخ دنده | چرخ دنده استوانه ای |
| چرخ دندهدندانساخت | فرز چرخ دنده / هابینگ چرخ دنده / شکل دهی چرخ دنده |
| سنگ زنی دندان چرخ دنده | √ |
| ماژول (M) | 3 |
| تعداد دندان (Z) | 17 |
| زاویه فشار (α) | 20° |
| زاویه سرب | 15° |
| درجه دقت | درجه ISO 6-7 |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
