| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| مقدار حداقل تعداد سفارش: | 2 مجموعه |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | ۶۰ روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 500 مجموعه در ماه |
| مواد: | فولاد | نمایه دندان: | مارپیچ |
|---|---|---|---|
| تولید: | فرز دنده | درجه کیفی: | درجه ISO 6 |
| دقت: | درجه ISO 8 | سختی: | 58-62 HRC |
| برجسته کردن: | کاربوریزاسیون و درمان گرما,شفت گیربکس انتقال طولانی مدت,شفت چرخ چرخ دنده ی دوامدار,Long Lasting Transmission Gear Shaft,Durable Transmission Gear Shaft |
||
1) توصیفات دستگاه های چرخ دار
گره چرخ چرخدار منحنی یک راه حل انقلابی برای سیستم های انتقال دقیق مدرن استبه طور موثر مسائل مربوط به قابلیت اطمینان ساختار تقسیم شده سنتی را در شرایط کار سنگین و سرعت بالا حل می کند..
۲) مزایایی که از چرخ چرخدار به دست می آید
a) افزایش قابلیت اطمینان: فرآیند جعل کلی طول عمر خستگی را 3 برابر افزایش می دهد.
ب) بهینه سازی فضا: در مقایسه با روش های اتصال سنتی، ابعاد شعاعی را 35٪ کاهش می دهد.
ج) کنترل دقیق: فرآیند ترکیبی خرد کردن و تراشیدن استفاده می شود، با خشکی سطح Ra از دندان های دنده ≤ 0.4 μm.
د) نگهداری ساده: طراحی بدون اتصال نیاز به نگهداری روزانه را 60٪ کاهش می دهد.
3) کاربردهای دستگاه های چرخ دار
a) تولید خودرو: مونتاژ گودال خروجی انتقال هیبریدی
ب) اتوماسیون صنعتی: سیستم محرک میز کار چرخنده ابزار ماشین با دقت بالا
ج) هوافضا: واحد انتقال مکانیسم تنظیم نگرش ماهواره ای

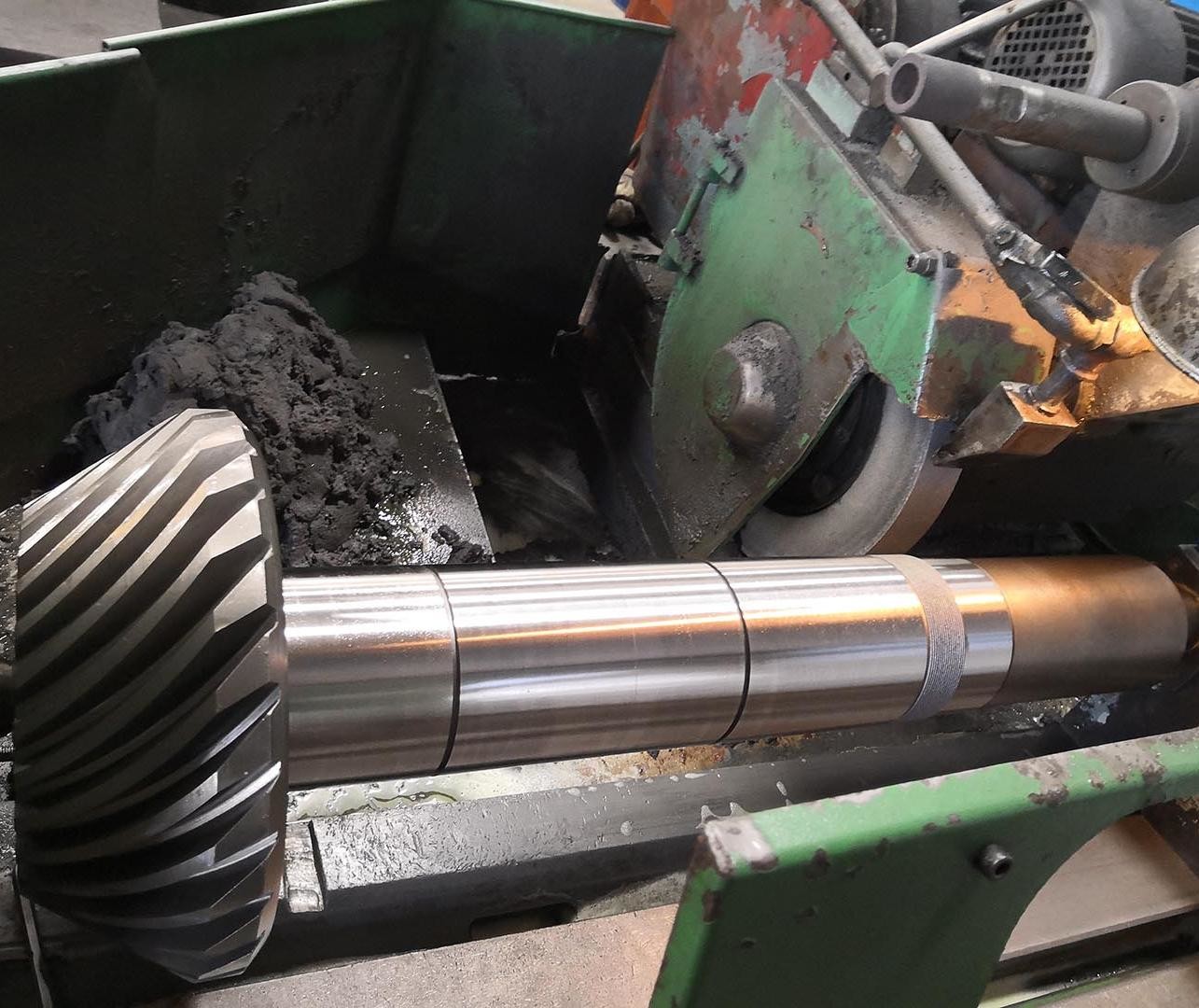

| محصولات | شفت چرخ چرخدار مارپیچ |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | گلیسون |
| تجهیزاتدندان هاتولیدات | خرد کردن دنده ها |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 6 |
| تعداد دندان ها (Z) | 21 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 15° |
| درجه دقت | درجه ایزو 6 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
