| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| مقدار حداقل تعداد سفارش: | 20 ست |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | ۶۰ روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 500 مجموعه در ماه |
| زاویه فشار: | 20 درجه | تولید: | فرز دنده |
|---|---|---|---|
| قطر نوک: | 410 | عرض: | 200 میلی متر |
| مسیر: | دست چپ | مواد: | فولاد |
| درجه کیفی: | درجه ISO 6 | ||
| برجسته کردن: | شفت دنده انتقال با دقت بالا,شفت چرخ دنده های انتقال CNC,CNC Transmission Gear Shaft |
||
(1)صفحه گچ گیربکس
گره دنده انتقال یک جزء انتقال قدرت است که گره ها و گره ها را ادغام می کند.
به طور عمده برای انتقال حرکت چرخش و تنظیم سرعت چرخش و گشتاور استفاده می شود.
معمولا در تجهیزات مکانیکی، سیستم های انتقال خودرو و سایر زمینه ها یافت می شود.
با بهره وری بالا، کمکی و دوام.
(2) ویژگی های شیفت گیربکس
a)انتقال با کارایی بالا: با استفاده از طراحی دقیق شبکه، کارایی انتقال ≥95٪ است.
کاهش قابل توجهی از تلفات مصرف انرژی.
ب)ساختار فشرده: قالب گذاری یکپارچه گره و گیره، افزایش استفاده از فضای 30٪،
پاسخگويي به تقاضا براي تجميع با چگالي بالا
ج)تنوع سرعت متغیر: از تطبیق نسبت گیر چند سطح پشتیبانی می کند، با محدوده تنظیم نسبت سرعت از 1:5 تا 1:100.
د)ثبات عملیاتی: دقت ماشینکاری سطح 6 ISO، سر و صدا دنده های مارپیچی تحت کنترل کمتر از 65 دبیل.
(3)مزیت های شیفت دنده انتقال
a)دوام برتر: ساخته شده از فولاد آلیاژ 20CrMnTi، آن را تحت کاربوری، خنک کردن و درمان حرارتی قرار می دهد.

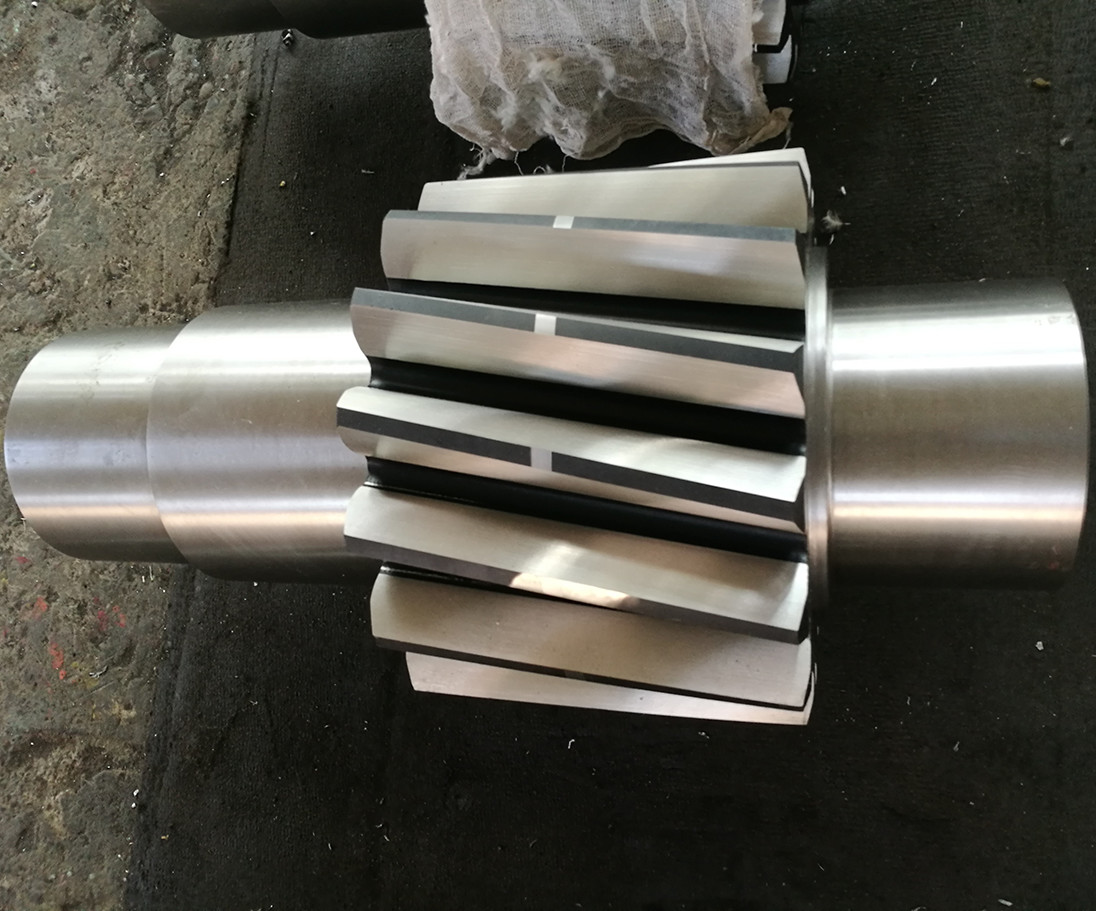

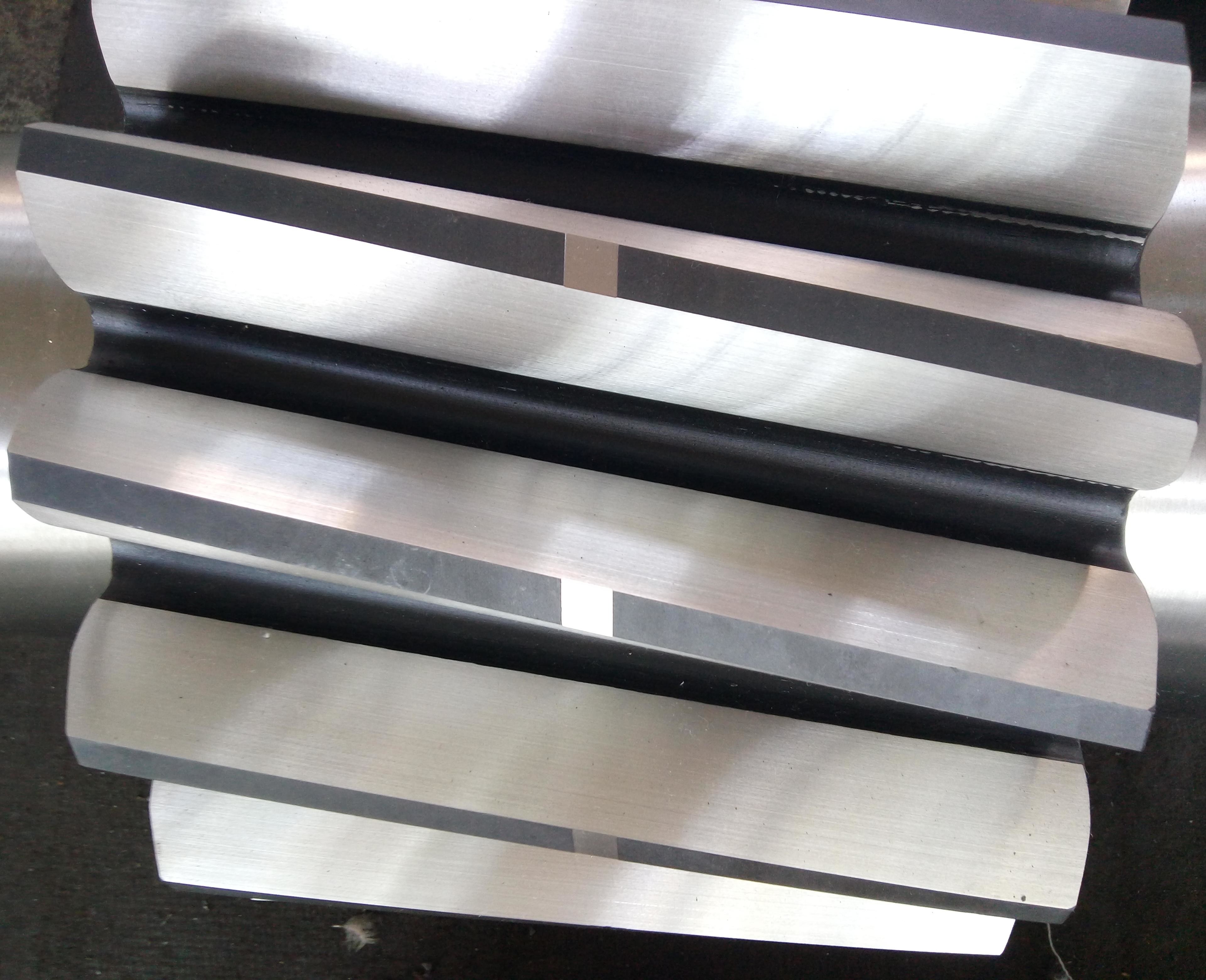

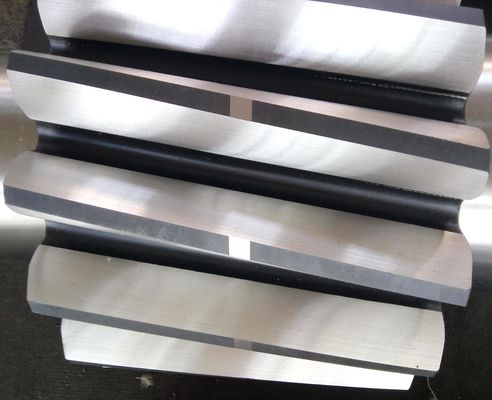

ب)دقت سطح میکرو: با استفاده از تکنولوژی آسیاب ماشین آلات کنترل عددی CNC،
دقت پروفایل دندان دنده به درجه ISO 5 می رسد و خطای انتقال ≤ 0.01mm است.
ج)سهولت نگهداری: طراحی استاندارد ماژولار، زمان تعویض 50٪ کاهش یافته است،
از سیستم های دوگانه ی روان کننده ی حمام چربی/ روغن پشتیبانی می کند.
د)سازگاری گسترده: کاملا با پیکربندی های مختلف انتقال مانند محورهای موازی سازگار است (± 0.1mm) ،
محورهای متقاطع (۱۵ تا ۹۰ درجه) و محورهای متناوب.
| محصولات | شفت گیربکس انتقال |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | گلیسون |
| تجهیزاتدندان هاتولیدات | خرد کردن دنده ها |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 6 |
| تعداد دندان ها (Z) | 21 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 15° |
| درجه دقت | درجه ایزو 6 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
