| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | GS220805005 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $35.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 60 روز |
| شرایط پرداخت: | L/C، D/P، Western Union، T/T |
| قابلیت ارائه: | 300 عدد در ماه |
| برند: | OEM | فرایند ساخت: | چرخ دنده |
|---|---|---|---|
| عرض دندان: | 30 میلی متر | شماره دندان: | 16 |
| نوع دنده: | چرخ دندانه دار | گام صدا: | 19.635 میلی متر |
| برجسته کردن: | شفت چرخ دنده گیربکس,شفت چرخ دنده 2.5 ماژول,شفت دنده گیربکس 2.5 ماژول |
||

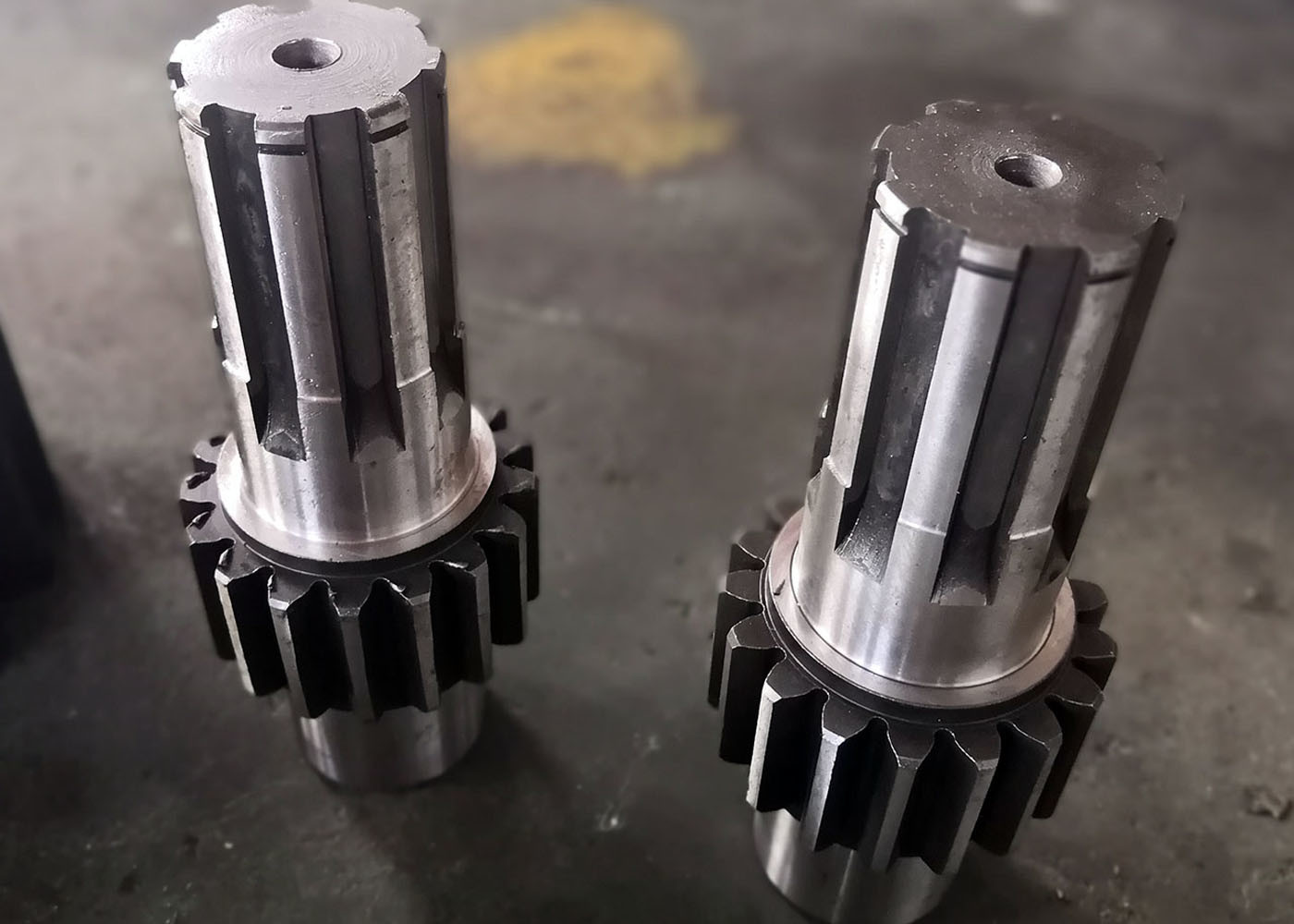

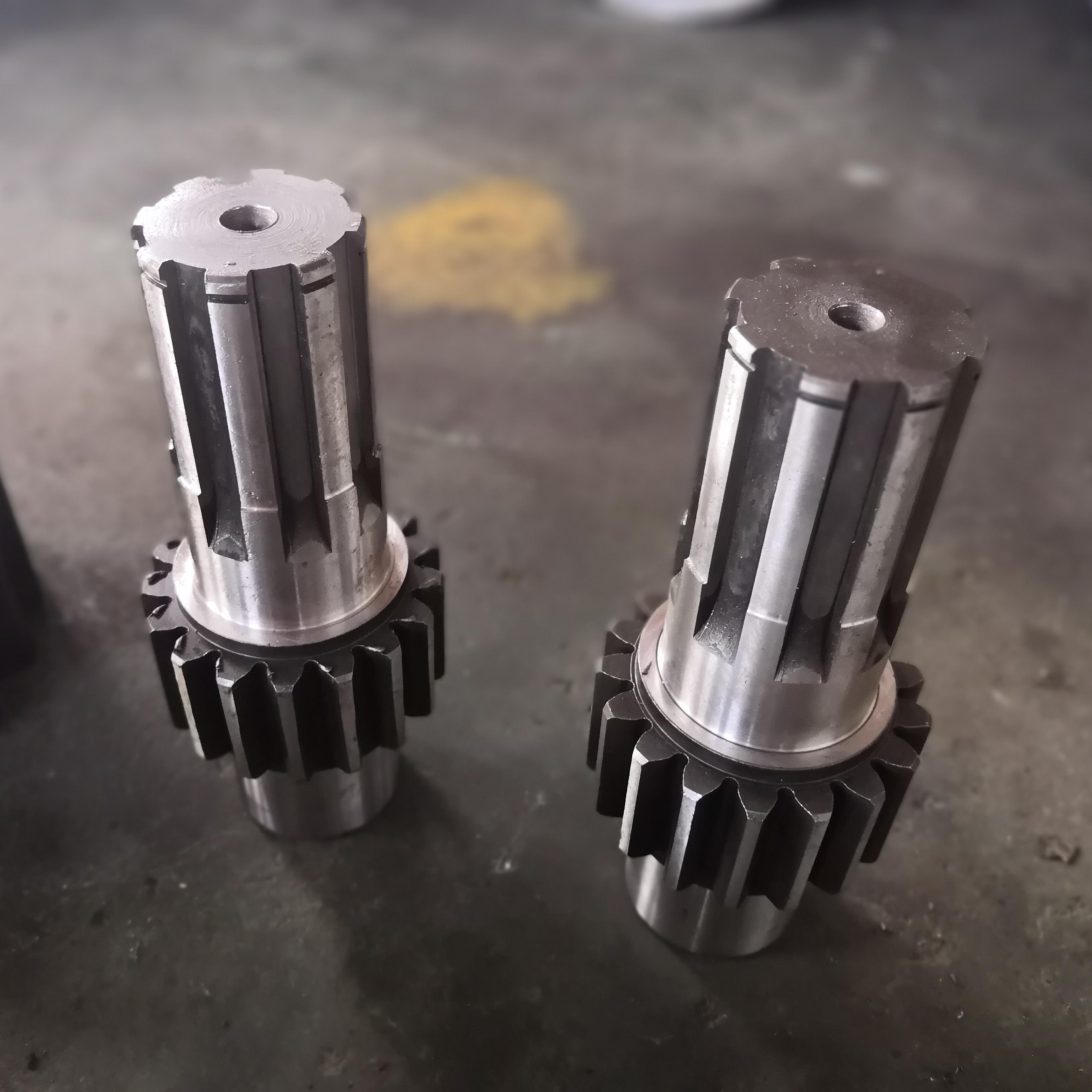

2.5 ماژول اسپور گِرِش آشت برای گِرِش باکس عمومی صنعتی و کاهش دهنده سرعت
1) توصیف شیفت چرخ دنده ی اسپور
گره اسپور یک قطعات انتقال گره با گره اسپور است.
دنده ی اسپور یک دنده ی به شکل استوانه ای است.
دنده های اسپور رایج ترین دنده های استفاده شده با طیف گسترده ای از برنامه ها هستند.
2) ویژگی های آبهای چرخ دنده
در مقایسه با سایر انواع دنده های انتقال آسان تر است.
بیشتر در طراحی سیستم ترامسیون استفاده می شود.
| محصولات | شفت چرخ دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولید دندانهای دنده | فرش چرخ دنده/شکل دادن چرخ دنده/شکل دادن چرخ دنده |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 2.5 |
| تعداد دندان ها (Z) | 16 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 0° |
| درجه دقت دندان | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
