| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| مقدار حداقل تعداد سفارش: | 20 ست |
| قیمت: | 300＄ |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | ۶۰ روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 500 مجموعه در ماه |
| تعداد Spline ورودی: | 10 | نوع ساخت: | چرخ دنده |
|---|---|---|---|
| عرض چرخ دنده: | 22 میلی متر | شماره دندان: | 32 |
| عرض دندان: | 90 | مواد: | فولاد |
| برجسته کردن: | چرخ دنده بار سنگین,ماشین آلات اسپور کاربوریزاسیون,دستگاه یدکی درجه ایزو 6 تا 7,Carburizing Heat Treatment Spur Gear,ISO 6-7 Grade Spur Gear |
||

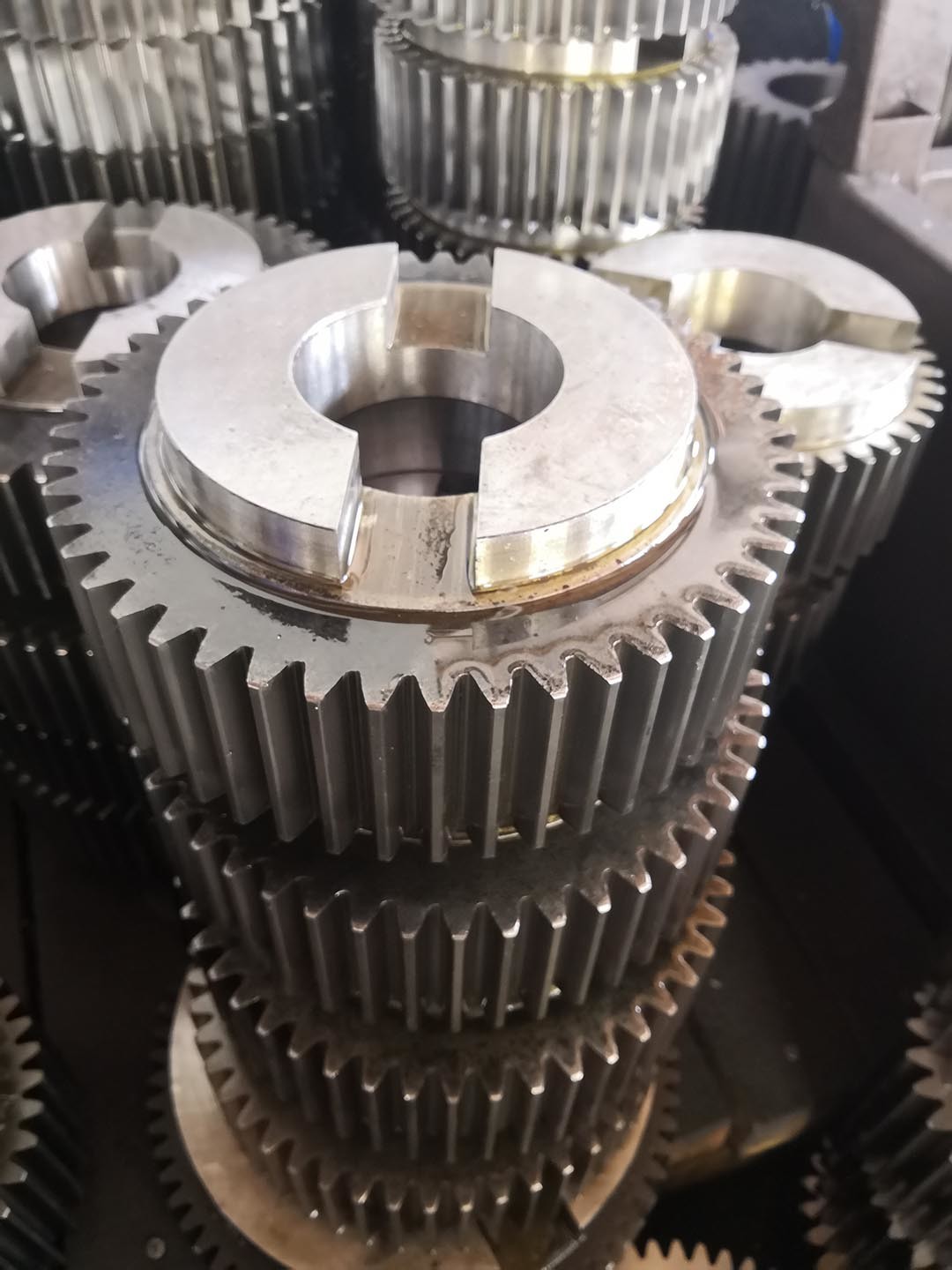

1) توصیف چرخ دنده
دنده های مستقیم بیشترین نوع دنده های استفاده شده در انتقال صنعتی هستند.
و آن ها به ویژه برای کاربردهایی با سرعت متوسط، نیاز به نویز کم مناسب هستند.
و نیازی به کنترل صوتی سخت نیست.
2) ویژگی چرخ چرخدار
a)شاک و سر و صداي زيادي در طول شبكه وجود خواهد داشت.
ب) ظرفیت حمل نسبتا کم است.
ج) محدوده قابل اجرا سرعت چرخش و قدرت نسبتا باریک است.
۳) مزیت چرخ دنده
a)قابلیت اطمینان بالا در شرایط سرعت پایین و بار سنگین
ب) اندازه فشرده، با اشغال فضای کم
ج) درجه بالایی از استاندارد سازی و قابل تعویض خوب
d) مناسب برای اندازه های مختلف سیستم های انتقال
| محصولات | چرخ چرخدار |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | بازيگر ها |
| خرد کردن دندان ها | √ |
| ماژول (M) | 1.5 |
| تعداد دندان ها (Z) | 32 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 0 |
| درجه دقت | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
