| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | POM2022082803 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $3/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| ماژول: | 1.5 | شماره دندان: | 27 |
|---|---|---|---|
| مواد: | SCM 440 | نوع داخلی: | اسپلاین |
| مشخصات: | دنده مخروطی | زاویه فشار: | 20 درجه |
| برجسته کردن: | چرخ دنده های مخروطی شکل ISO 7,چرخ دنده های مخروطی مستقیم با اسپلاین داخلی,چرخ دنده های مخروطی مستقیم ISO 7 |
||

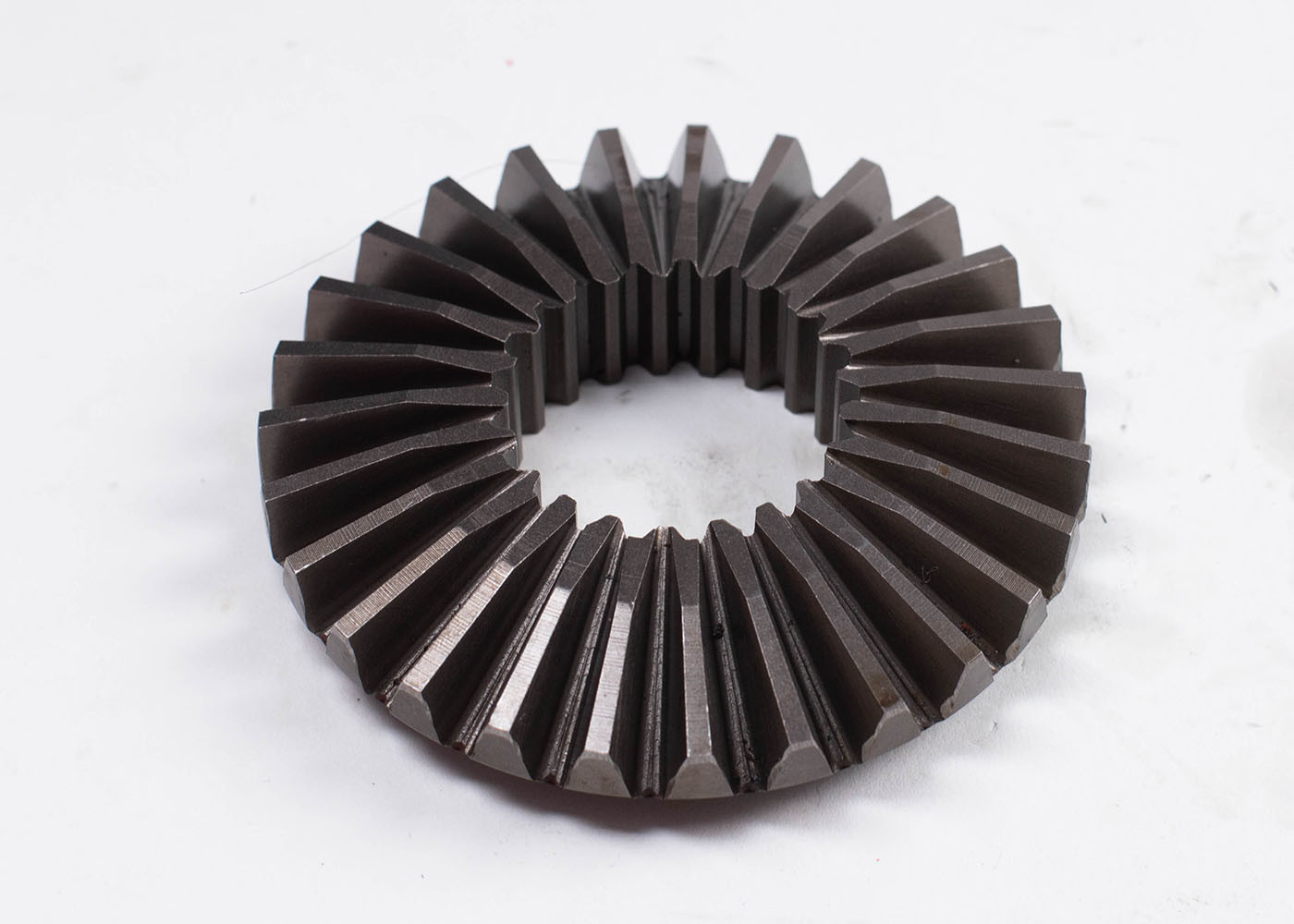

1) توصیف دنده های مخروطی
محور های دو میله چرخ چرخ دنده ای متقاطع هستند و سطوح دندان دار خود چرخ دنده ها شکل مخروطی دارند.
دنده های بیول اغلب بر روی شاخه هایی که 90 درجه از هم فاصله دارند نصب می شوند.
دنده های بیول به طور کلی به دو نوع تقسیم می شوند، دنده های بیول مستقیم و دنده های بیول مارپیچی.
| محصولات | ابزار بیول |
| طبق دستور ساخته شده | √ |
| مواد | SCM 440 |
| تولید دندانهای دنده | شکل گیری دنده |
| خرد کردن دندانهای دنده | |
| تعداد دندان ها (Z) | 27 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 0 |
| درجه دقت دندان | درجه ISO 7/ AGMA 11 درجه |
| درمان گرما | سفت شدن با استند |
| سختی سطح | 45 تا 50 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
