| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | GS20220822802 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $2/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| نوع: | دنده | نمایه دنده: | دنده مارپیچ |
|---|---|---|---|
| زاویه فشار: | 20 درجه | مواد: | 20CrMnTi |
| حرارت درمانی: | کربورسازی | عرض چرخ دنده: | 22 میلی متر |

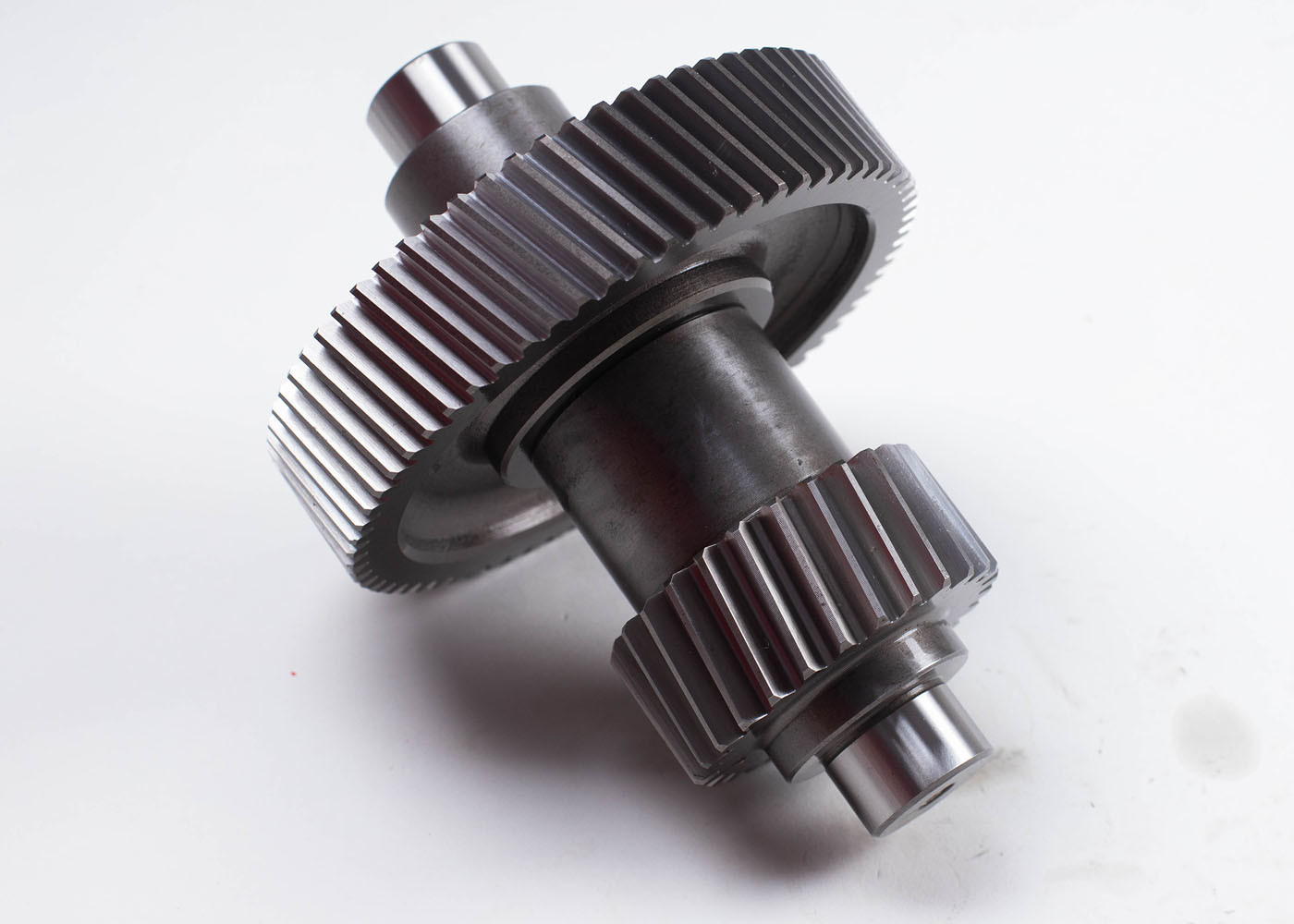

| برجسته کردن: | چرخ دنده دوبل مارپیچ با عرض 22 میلی متر,شفت چرخ دنده برای گیربکس,شفت مارپیچ برای گیربکس |
||
1) توصیف تجهیزات مارپیچی
دنده های چرخ دار در جهت محور چرخ دار هستند.
دست هليکس به صورت چپ يا راست طراحی شده است
دست راست و دست چپ دنده های مارپیچی به عنوان یک مجموعه است.
همان زاويه هليکس
2) ویژگی های دنده های مارپیچی
a) دنده های مارپیچی با قدرت بالاتر در مقایسه با دنده های اسپور
ب) در مقایسه با یک دنده اسپور در کاهش ناک موثرتر است
ج) دنده های مارپیچی باعث ایجاد نیروهای فشار در جهت محوری می شوند.
| محصولات | دنده های دوگانه |
| طبق دستور ساخته شده | √ |
| مواد | 20CrMnTi |
| تولید دندانهای دنده | استفاده از چرخ چرخ آلات |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 2 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 18° |
| درجه دقت دندان | درجه ISO 7/ AGMA 11 درجه |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
