| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | GS2022082102 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $2/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |

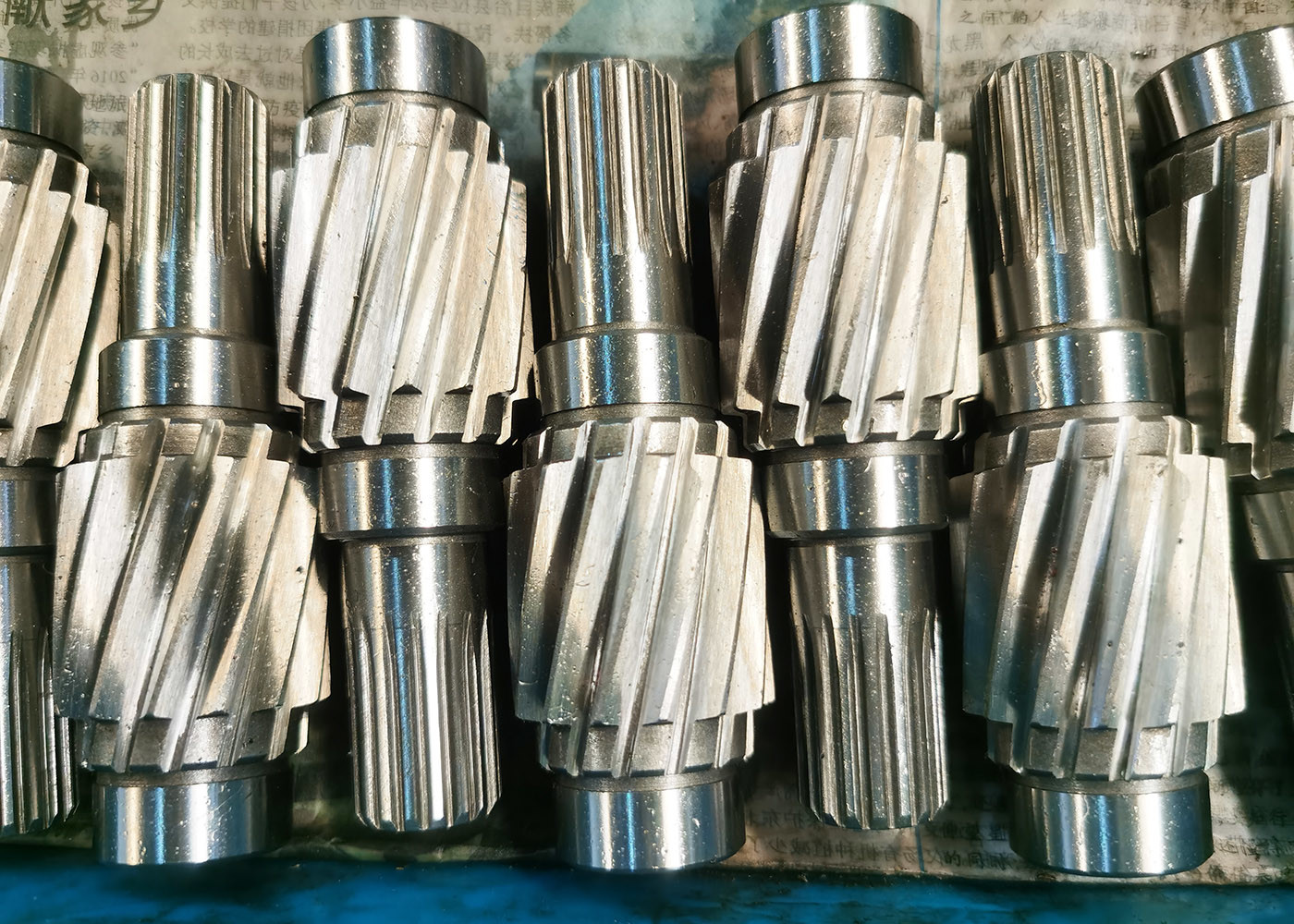

| ماژول: | 1.5 | نوع اسپلاین: | Spline در پیچ |
|---|---|---|---|
| زاویه مارپیچ: | 20 درجه | مواد: | 20CrMnTi |
| مسیر: | دست راست | طول: | 121 |
| برجسته کردن: | شفت پینیون دنده فولادی 20CrMnTi,شفت پینیون مارپیچ سمت راست,شفت پینیون چرخ دنده 1.5 ماژول |
||
1) انواع اسپلین ها
اصطلاح "spline" یک اصطلاح جامع برای تمام پروفایل ها فراهم می کند و اسپلین ها را می توان به دو دسته زیر تقسیم کرد:
گروه ها بر اساس شکل پهلویشان:
2) ویژگی های دنده های مارپیچی
دندان های زاویه دار به تدریج تر از دندان های چرخ دنده حرکت می کنند و باعث می شوند که به آرامی تر حرکت کنند
و به آرامی. با دنده های مارپیچی موازی، هر جفت دندان ابتدا در یک نقطه در یک طرف تماس برقرار می کنند.
از چرخ دنده، یک منحنی در حال حرکت تماس سپس به تدریج در سراسر چهره دندان به حداکثر رشد می کند
سپس عقب می رود تا دندان ها در یک نقطه در طرف مقابل از هم جدا شوند.
| محصولات | دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| مواد | 20CrMnTi |
| تولید دندانهای دنده | بازيگر ها |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 1.5 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 20 درجه |
| درجه دقت دندان | درجه ISO 7/ AGMA 11 درجه |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
