| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SB22112602 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $300/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| تعدیل: | 7 | مسیر: | دست راست |
|---|---|---|---|
| زاویه مارپیچ: | 35 درجه | سختی: | 58-62 HRC |
| حرارت درمانی: | کربورسازی | درجه کیفی: | ISO 6 درجه Agma 11 درجه |
| عکس العمل: | 0.18 ~ 0.22 | ||
| برجسته کردن: | کربوریزه کردن دنده های گیربکس دقیق,چرخ دنده های انتقال 62 HRC,شفت چرخ دنده مخروطی مارپیچی سنگ زنی |
||

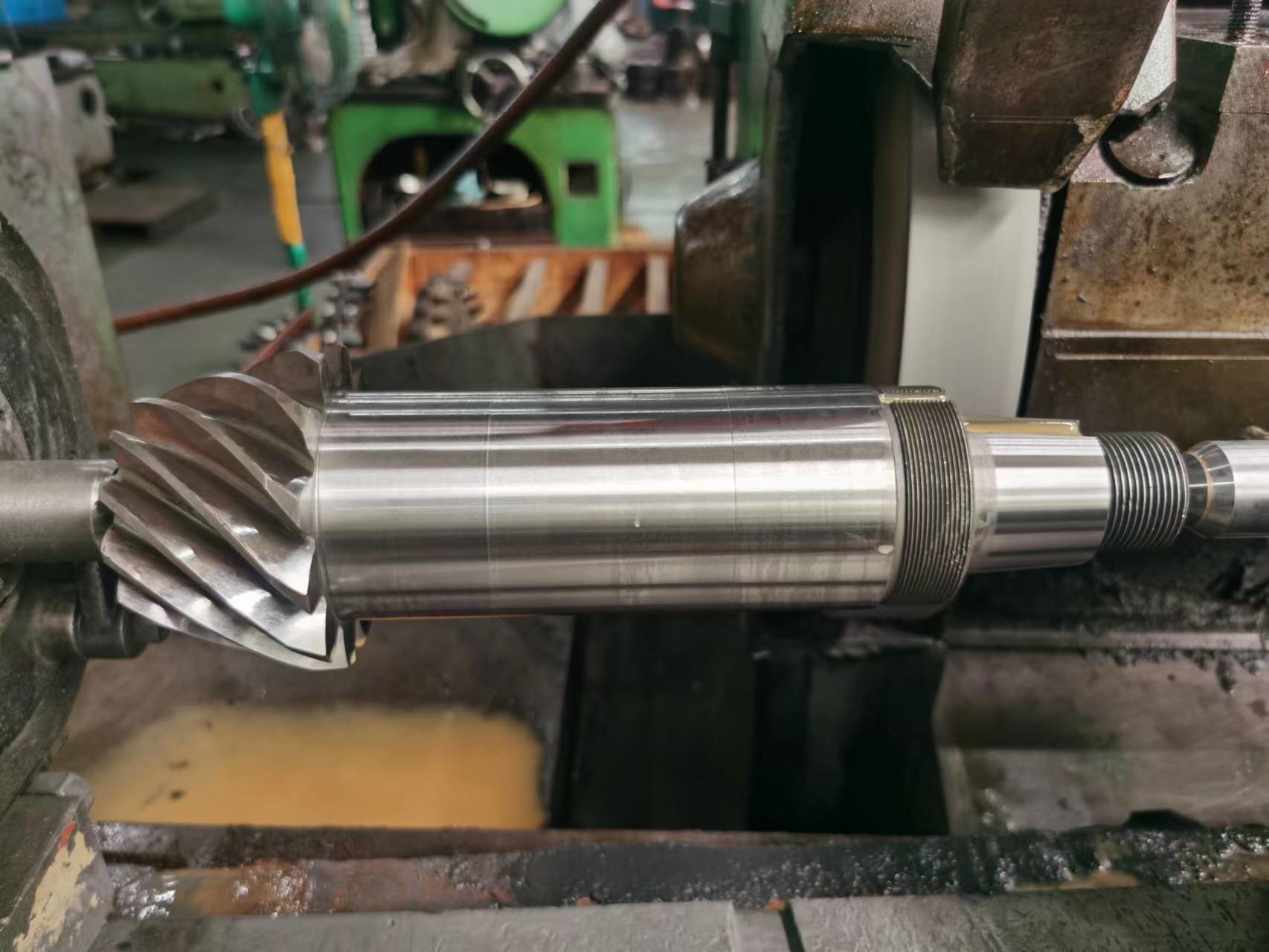

انتقال دقیق دنده ها دنده های آسیاب چرخ دار چرخ دار
1) توصیف دنده های منحنی مارپیچی
دنده های منحنی مارپیچی در مواردی استفاده می شوند که محور چرخش یک شاخه باید جهت را تغییر دهد.
یک مثال از این امر یک دیفرانسیل خودرو است که در آن عمود پروپ چرخشی برای حرکت چرخ ها 90 درجه چرخش می کند.
2) انواع دنده های بیول
چرخ دنده ی راست
چرخ چرخ دار
تجهیزات بیول هیپوئید
3) ویژگی های دنده های منحنی مارپیچی
هر دو دست چپ و دست راست باید به صورت دوقلو جایگزین شوند.
با هم تعویض میشن
| محصولات | شفت چرخ چرخدار مارپیچ |
| طبق دستور ساخته شده | √ |
| مواد | SAE 4320/ 20CrNi2MoA |
| تولید دندانهای دنده | آسیاب چرخ آلات و آسیاب دندان آلات |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 7 |
| تعداد دندان ها (Z) | 12 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | ۳۵° |
| درجه دقت دندان | درجه ISO 6/ AGMA 11 درجه |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
