| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | GB22112303 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | $1000/ Set |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 150 ست در ماه |

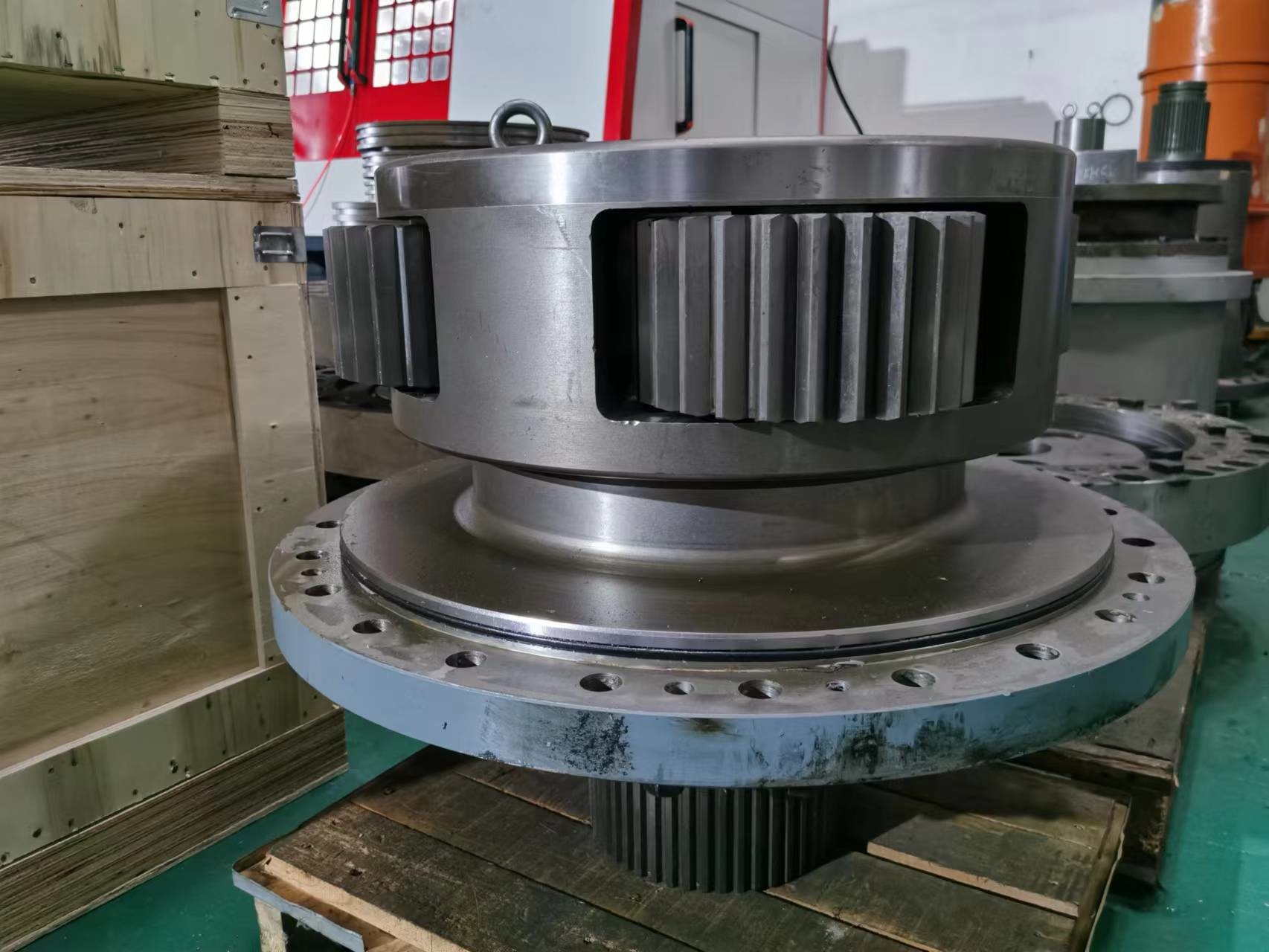

| سیاره دنده شماره: | 3 | تایپ کنید: | سه سیاره چرخ دنده |
|---|---|---|---|
| مشخصات: | Spur Gear & Internal Gear | سختی: | 58-62 HRC |
| برنامه های کاربردی: | استخراج از معادن زغال سنگ | رنگ: | رنگ زرد |
| برجسته کردن: | جعبه دنده گیربکس سه سیاره ای,جعبه دنده کاهنده 62 HRC,جعبه دنده کاهنده ISO 6 درجه |
||
1) شرح قطار دنده Epicyclic
یک چرخ دنده سیاره ای شامل دو چرخ دنده است که به گونه ای نصب شده اند که مرکز یک چرخ دنده به دور مرکز دنده دیگر بچرخد.
یک حامل مرکز دو چرخ دنده را به هم متصل می کند و سیاره و چرخ دنده های خورشیدی مشبک را می چرخاند تا دایره های گام آنها بدون لغزش بچرخد.
نقطه ای در دایره گام چرخ دنده سیاره یک منحنی اپی سیکلوئید را ترسیم می کند.
در این حالت ساده شده، چرخ دنده خورشیدی ثابت می شود و چرخ دنده(های) سیاره ای به دور چرخ دنده خورشیدی می چرخند.
2) ویژگی گیربکس سیاره ای
بار در یک قطار دنده سیاره ای بین چندین سیاره تقسیم می شود.بنابراین، قابلیت گشتاور به شدت افزایش می یابد.
هر چه تعداد سیارات در منظومه بیشتر باشد، توانایی بارگذاری بیشتر و چگالی گشتاور بیشتر است.
قطار دنده سیاره ای همچنین به دلیل توزیع یکنواخت جرم و افزایش سفتی چرخشی، پایداری را فراهم می کند.گشتاور اعمال شده به صورت شعاعی بر روی چرخ دنده های یک چرخ دنده سیاره ای به صورت شعاعی توسط چرخ دنده بدون فشار جانبی روی دندانه های چرخ دنده منتقل می شود.
در یک برنامه معمولی، قدرت درایو به دنده خورشیدی متصل می شود.سپس چرخ دنده خورشیدی چرخ دنده های سیاره ای مونتاژ شده با حلقه چرخ دنده خارجی را به حرکت در می آورد.
کل مجموعه سیستم چرخ دنده سیاره ای بر روی محور خود و در امتداد حلقه چرخ دنده خارجی می چرخد، جایی که شفت خروجی متصل به حامل سیاره ای به هدف کاهش سرعت می رسد.
نسبت کاهش بالاتر را می توان با دو برابر کردن چرخ دنده های چند مرحله ای و چرخ دنده های سیاره ای که می توانند در یک چرخ دنده حلقه ای کار کنند به دست آورد.
| محصولات | جعبه دنده / کاهنده دنده |
| سفارشی ساخته شده | √ |
| نوع پروفایل چرخ دنده | چرخ دنده هلیکال / چرخ دنده دو مارپیچی |
| ساخت دندان دنده | چرخ دنده / چرخ دنده |
| دندان قروچه چرخ دنده | √ |
| ماژول (M) | سفارشی |
| تعداد دندان ها (Z) | سفارشی |
| زاویه فشار (α) | 20 درجه / 14.5 درجه |
| زاویه مارپیچ (β) | سفارشی |
| درجه دقت دندان | درجه ISO 6-7 |
| حرارت درمانی | کربورکننده/کوئنچ سیمان/نیتریدینگ |
| سختی سطح | 58-62 HRC |
| مقایسه درجات کد فولادی | |||||
| چین/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40 کرون | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20HM | 4118 | SCM22 | 25CrMo4 |
| 42 CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36 NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
