| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | GB22080803 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | $1000/ Set |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 150 ست در ماه |
| مواد: | 20CrNiMo | نوع پروفایل: | چرخ دنده حلزونی / چرخ دنده کرم |
|---|---|---|---|
| وزن: | 47 کیلوگرم | تایپ کنید: | سه مرحله |
| رنگ: | نارنجی | RPM دارای رتبه: | 3600 |
| برجسته کردن: | جعبه دنده کاهنده کرم,گیربکس کاهش سرعت 3600 دور در دقیقه,جعبه دنده کاهنده 3600 دور در دقیقه |
||

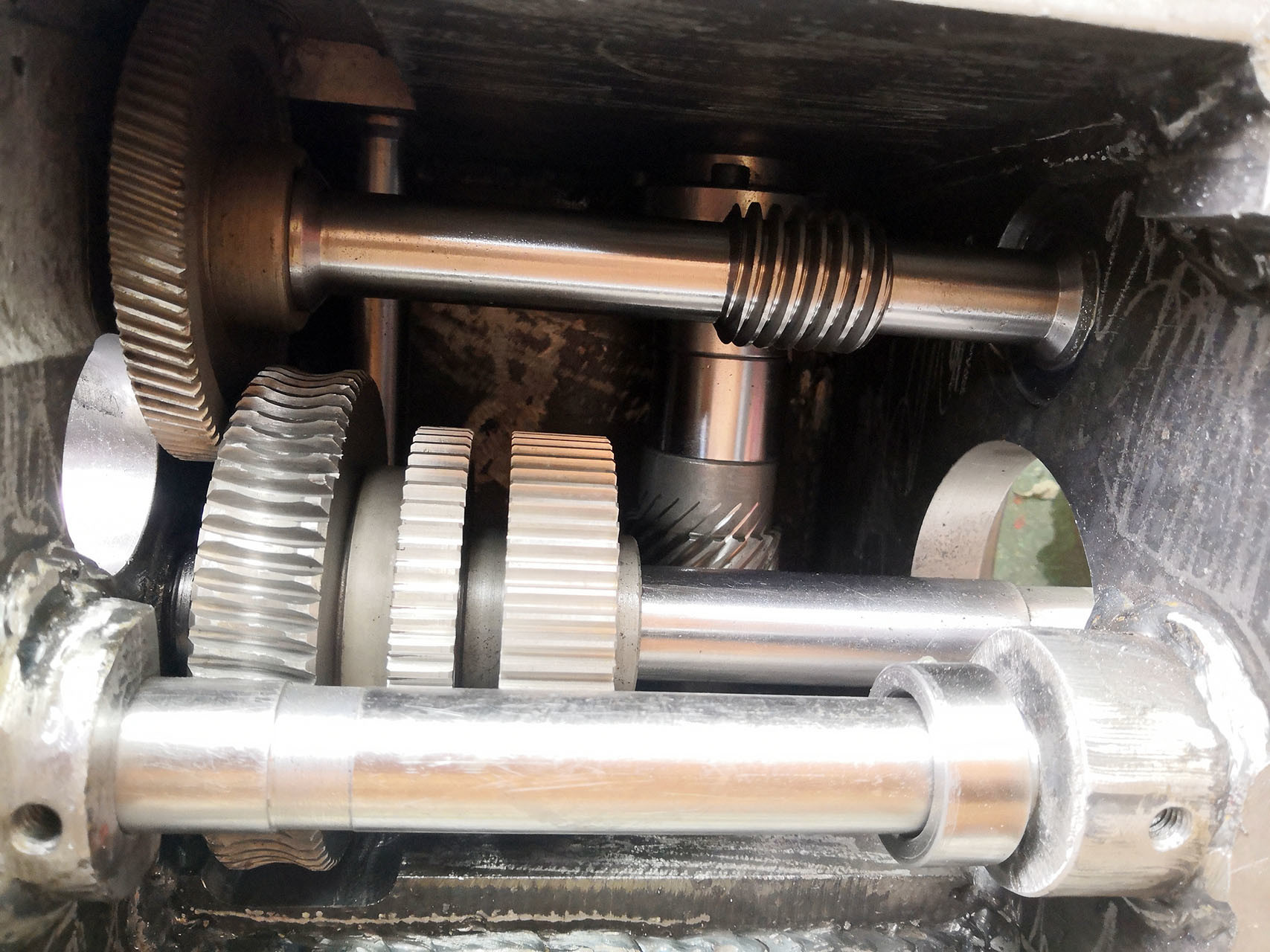

1) کاهش سرعت کاهنده سرعت / جعبه دنده
الف) نسبت دنده
نسبت دنده اندازه گیری نحوه تعامل اندازه های مختلف دنده برای انتقال انرژی است.اندازه گیری
یک دایره، که جزء اصلی چرخ دنده ها است، مهمترین بخش این محاسبه است.
بررسی محیط یک دایره ممکن است به شما در درک نحوه محاسبه ضریب دنده کمک کند.
ب) دنده راننده
چرخ دنده رانندگی تجهیزاتی است که انرژی را تامین می کند (که اغلب به آن راننده می گویند).
اکثر سیستم های مکانیکی نیاز به استفاده از چرخ دنده دارند.چرخ دنده ها اجسام گردان مانند چرخ هستند
با دندان های دور لبه هایشانیکی از چرخ دنده ها حرکت چرخشی و نیرو را به عنوان چرخ دنده به دیگری منتقل می کند
با هم بچرخنددر یک سیستم مکانیکی از چرخ دنده برای انتقال انرژی استفاده می شود.قطار دنده ای دو یا بیشتر
چرخ ها با هم کار می کنند تا حرکت چرخشی و نیرو را از یک قسمت یک ماشین پیچیده به قسمت دیگر منتقل کنند.
ج) چرخ دنده
دنده محرک دنده ای است که نیرو به آن هدایت می شود (اغلب پیرو نامیده می شود).
صرف نظر از اینکه چند دنده در این سری وجود دارد، آنها بزرگترین مجموعه دنده هستند و می آیند
در طرح های متنوع
| محصولات | جعبه دنده / کاهنده دنده |
| سفارشی ساخته شده | √ |
| نوع پروفایل چرخ دنده | چرخ دنده دو مارپیچ |
| ساخت دندان دنده | چرخ دنده / چرخ دنده سنگ زنی |
| دندان قروچه چرخ دنده | √ |
| ماژول (M) | سفارشی |
| تعداد دندان ها (Z) | سفارشی |
| زاویه فشار (α) | 20 درجه / 14.5 درجه |
| زاویه مارپیچ (β) | سفارشی |
| درجه دقت دندان | درجه ISO 6-7 |
| حرارت درمانی | کربورکننده/کوئنچ سیمان/نیتریدینگ |
| سختی سطح | 58-62 HRC |
| مقایسه درجات کد فولادی | |||||
| چین/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40 کرون | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20HM | 4118 | SCM22 | 25CrMo4 |
| 42 CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36 NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
