جعبه دنده سه سیاره چرخ دنده کاهش دهنده چرخ دنده Epicyclic Train دستگاه استخراج زغال سنگ

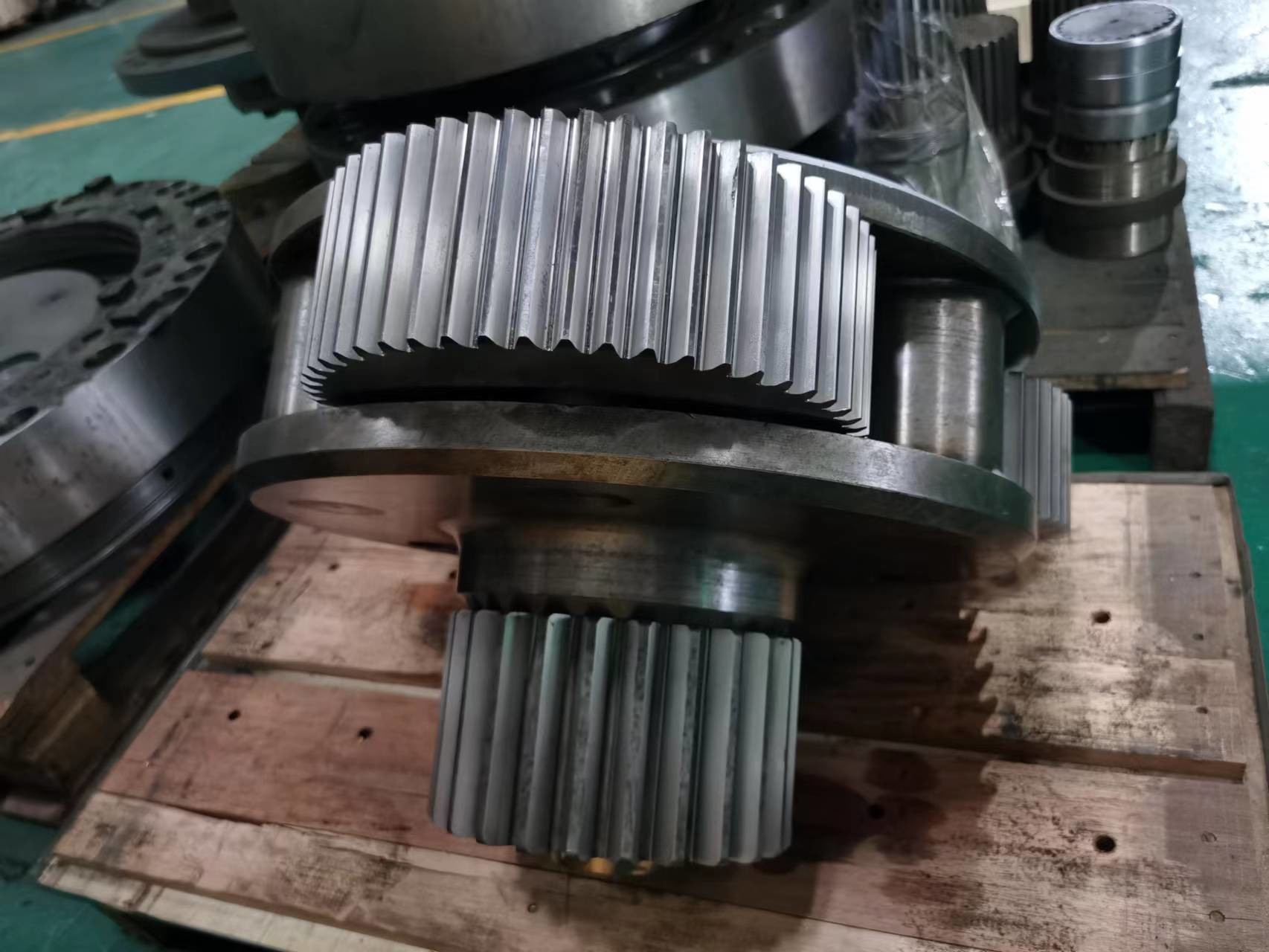

سه سیاره چرخ دنده Epicyclic Gear Train از ماشین معدن زغال سنگ

1) شرح قطار دنده Epicyclic

چرخ دنده اپی سیکلیک یا چرخ دنده سیاره ای یک سیستم چرخ دنده ای است که از یک یا چند سیاره بیرونی، چرخ دنده یا پینیون تشکیل شده است که حول یک چرخ دنده خورشیدی مرکزی یا چرخ خورشیدی می چرخد.

به طور معمول، چرخ دنده های سیاره ای بر روی یک بازو یا حامل متحرک نصب می شوند که ممکن است خود نسبت به چرخ دنده خورشیدی بچرخد.

سیستم های چرخ دنده اپی سیکلیک همچنین از یک چرخ دنده یا حلقه بیرونی استفاده می کنند که با چرخ دنده های سیاره مشبک می شود.پ

چرخ دنده های سیاره ای (یا چرخ دنده های اپی حلقه ای) معمولاً به عنوان چرخ دنده های سیاره ای ساده یا مرکب طبقه بندی می شوند.

2) مزیت گیربکس سیاره ای

قطارهای دنده سیاره ای چگالی توان بالایی را در مقایسه با قطار دنده های محور موازی استاندارد ارائه می دهند.

آنها کاهش حجم، ترکیب های سینماتیکی متعدد، واکنش های پیچشی صرف، و شفت کواکسیال را فراهم می کنند.

معایب شامل بارهای باربری بالا، نیازهای روانکاری ثابت، غیرقابل دسترس بودن و پیچیدگی طراحی است.
