| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SPG22082701 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $10/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 50 دیاس |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 1500 عدد در ماه |
| مواد: | 40 کریو | ماژول: | 2 |
|---|---|---|---|
| فرایند ساخت: | چرخ دنده دندان هابینگ | عرض: | 25 |
| نوع پروفایل: | چرخ دندانه دار | درجه کیفی: | درجه ISO 6-7 |
| برجسته کردن: | چرخ دنده پینیون گیربکس گیربکس 40 کروم,چرخ دنده های انتقال فولاد آلیاژی فورج 40 کروم,چرخ دنده گیربکس 2 ماژول پینیون |
||

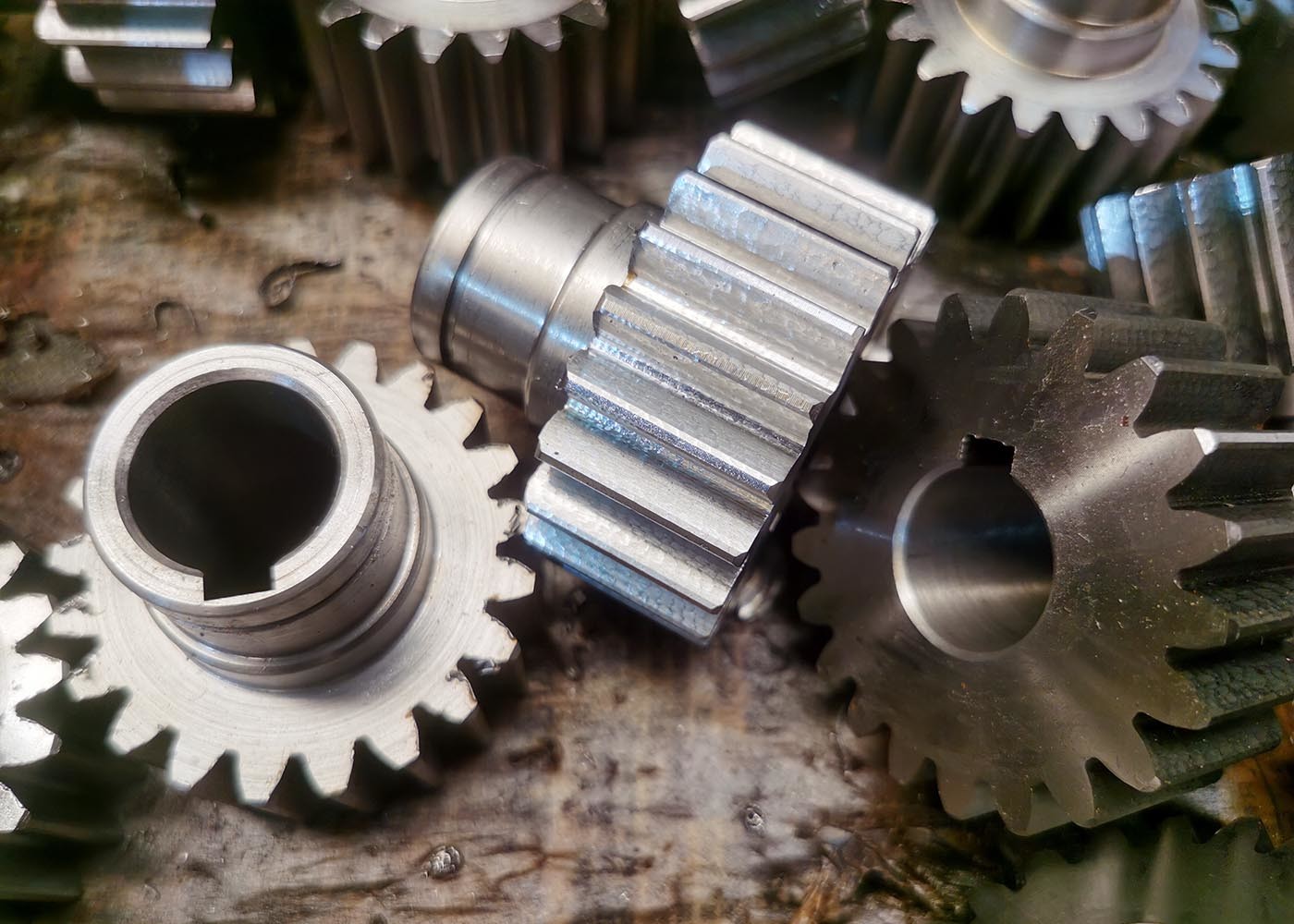

1) توصیف چرخ دنده
دنده های راست یک نوع دنده های استوانه ای هستند که دارای دو خط موازی هستند.
می توان گفت که آنها ساده ترین و رایج ترین نوع دنده هستند.
آسان به تولید و مناسب برای طیف گسترده ای از برنامه های کاربردی.
دندون هاي يه دنده مستقيم يه پروفيل غيرمنتظره دارن و يه دندون رو در يه زمان درست ميکنن.
شکل متضمن به این معنی است که دندهای راست فقط نیروی شعاعی تولید می کنند (نه نیروی محوری).
اما روش چرخ دندون باعث تنش زيادي در دندون هاي چرخ دندون و تولید زيادي سر و صدا مي شود.
به خاطر اين، چرخ دنده هاي مستقيم معمولا براي برنامه هاي سرعت پايين استفاده مي شوند
با اين حال، مي تونيم با هر سرعتي استفاده کنيم.
| محصولات | چرخ چرخدار |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | بازيگر ها |
| خرد کردن دندان ها | √ |
| ماژول (M) | 2 |
| تعداد دندان ها (Z) | 14 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 0 |
| درجه دقت | درجه ایزو 6-7 |
| درمان گرما | سفت شدن با استند |
| سختی سطح | 40-45 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
