| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | RAT082401 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $1000/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 75 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 50 ست در ماه |
| نوع پروفایل: | چرخ دنده | نوع: | مونتاژ |
|---|---|---|---|
| قطر بیرونی: | 1380 میلی متر | اينر هول ديا: | 400 میلی متر |
| سختی: | 230-260 HB | وزن: | 1050 کیلوگرم |

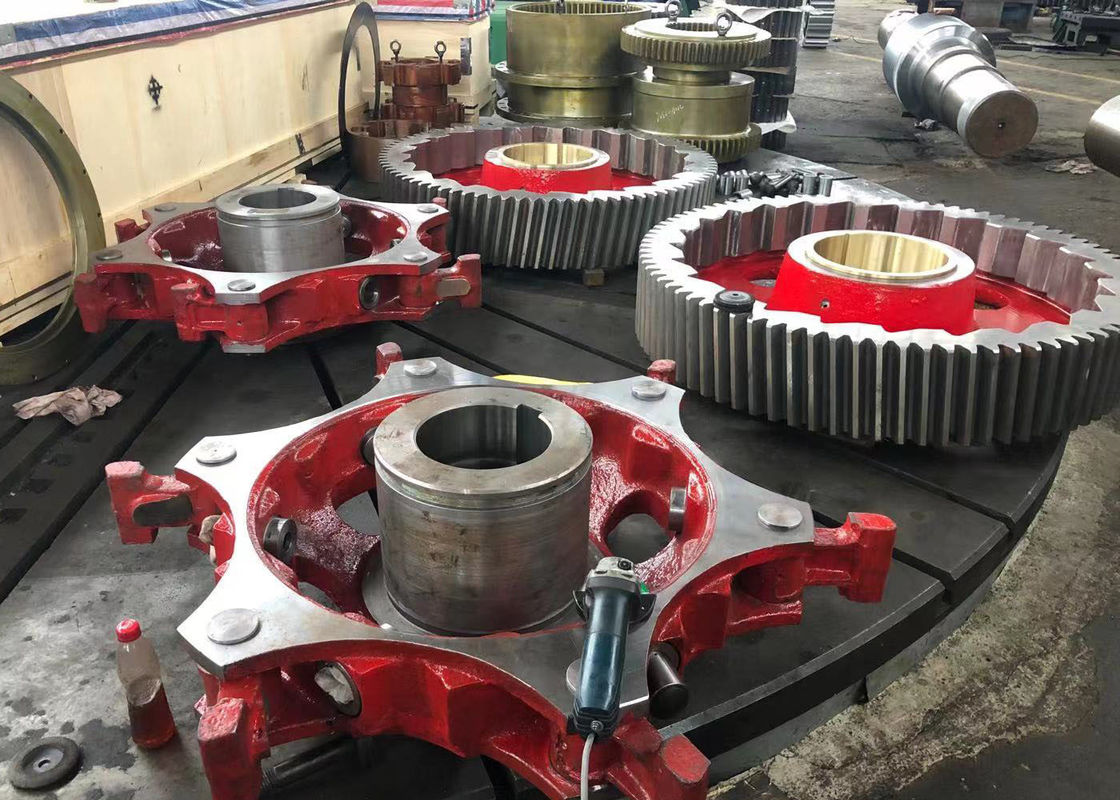

| برجسته کردن: | چرخ دنده‌های OD 1380 میلی‌متری,ماژول 16 چرخ ضامن دار مونتاژ شده,چرخ ضامن دار مونتاژ شده 84 دندانه |
||
1) توصیف دنده ی ریتچ
دنده های ریتچ یک نوع دنده تخصصی است که فقط در یک جهت می تواند چرخش کند. اکثر دنده های ریتچ دندان دارند
که از یک طرف گرد و از طرف دیگر هموار هستند. بخش از چنگال که با دنده تعامل دارد،
که به عنوان یک pawl نامیده می شود، از سمت گرد حرکت می کند، اما در سمت صاف گیر می کند. این چرخش یک طرفه
این کار باعث می شود که دنده های راچ مناسب برای کارهایی باشند که نیاز به نقاط جداگانه دارند، مانند کلیک کردن روی یک صفحه.
سیستم های یک طرفه، ریتچ ها اجازه می دهند مقدار کمی از حرکت عقب را داشته باشند؛ این باعث می شود آنها بهتر باشند.
برای کاربردهای بدون برق که در آن لغزش باعث آسیب نمی شود.
| محصولات | چرخ دوچرخه |
| طبق دستور ساخته شده | √ |
| مواد | چرخ چرخ دار |
| تولیدات | استفاده از دنده ها/ شکل دادن دنده ها |
| خرد کردن دندان ها | √ |
| ماژول (M) | 16 |
| تعداد دندان ها (Z) | 84T |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 8° |
| درجه دقت | درجه ISO 8-9 |
| درمان گرما | سفت شدن با استند |
| سختی سطح | 230-260 HB |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
