| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SPG22082201 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $260/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 50 دیاس |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 1500 عدد در ماه |
| مواد: | 20Cr2Ni4 | ماژول: | 16 |
|---|---|---|---|
| عرض صورت: | 75 | شماره دندان: | 15 |
| قطر گام: | 280 | نوع اسپلاین: | اسپلین یک طرفه مستقیم |
| برجسته کردن: | 16 ماژول 15T Metal Spur Gear,16 ماژول 15T چرخ دنده مستقیم,Spline Metal Spur Gear مستقیم |
||

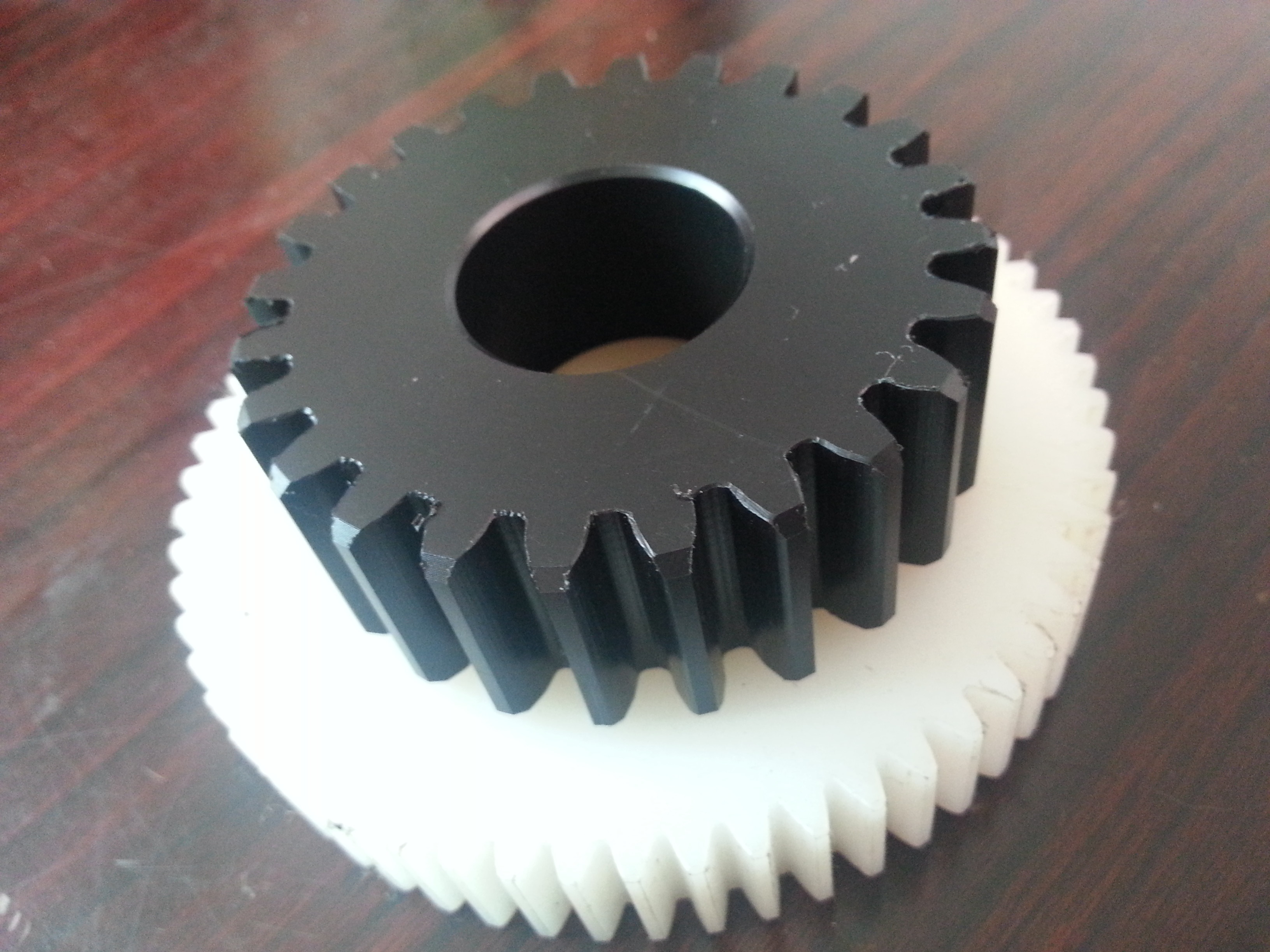

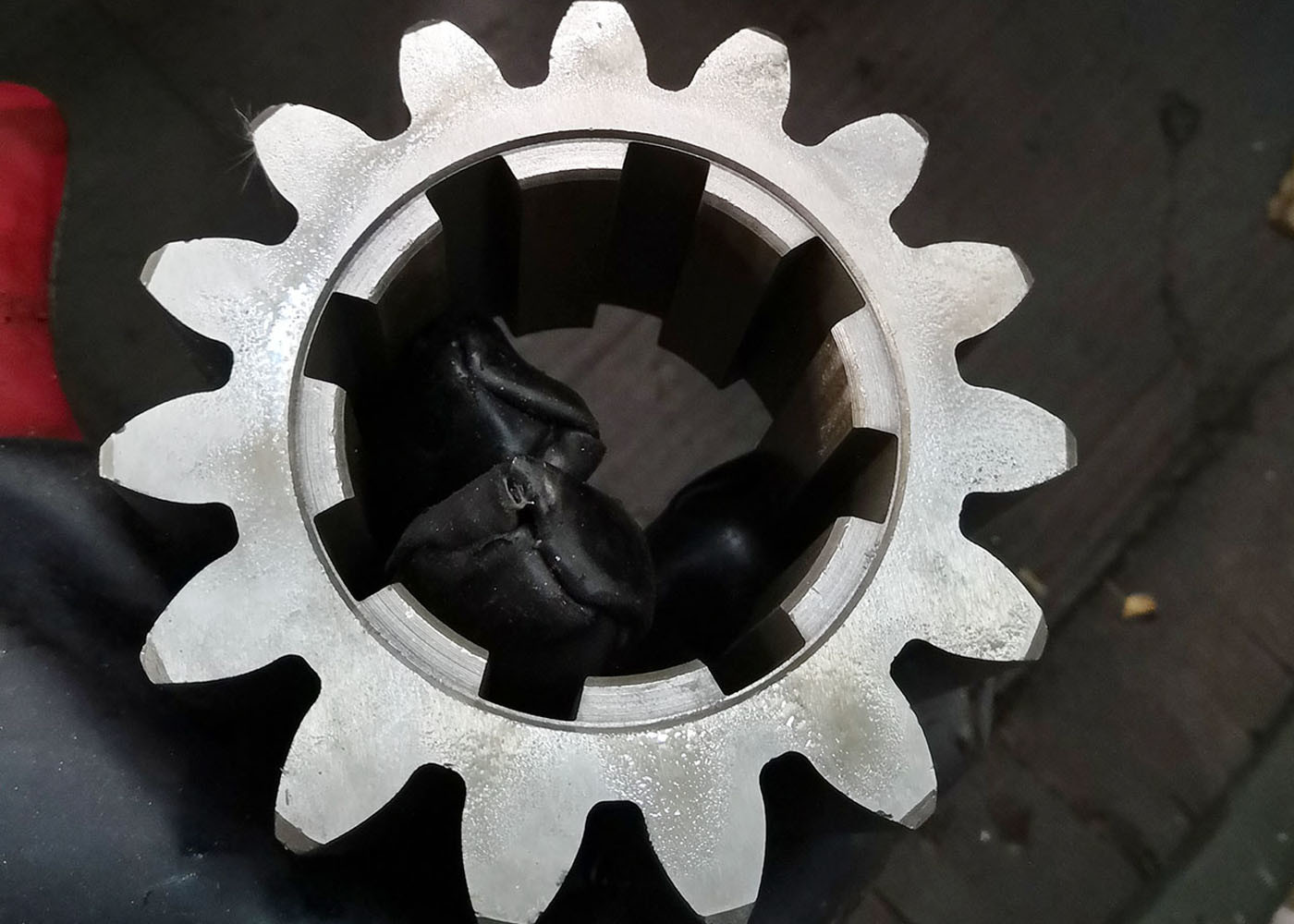

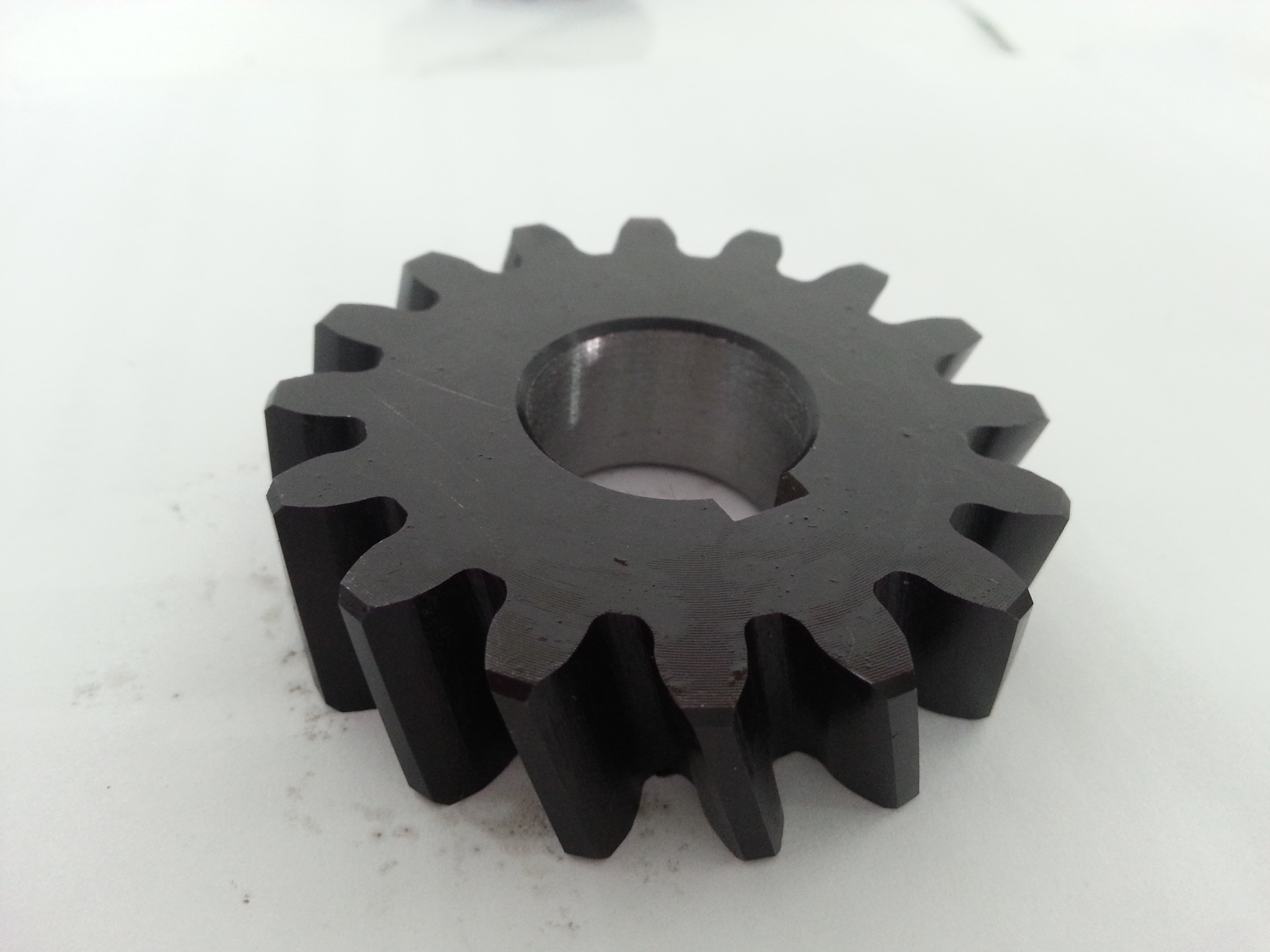

16 ماژول 15T Gear Grinding Metal Spur Gear با رشته مستقیم سمت
1) توصیف اسپلین ها
یک اسپلین زمانی شکل می گیرد که راه های کلیدی در اطراف یک سوراخ تراز شده اند. اسپلین ها می توانند تعداد زیادی دندان داشته باشند و
دندان ها می توانند به شکل راست، پیچ و تاب یا مارپیچ باشند. اسپلین ها عمدتا برای اتصال اجزای رانده شده استفاده می شوند
در ماشین آلات و وسایل نقلیه، مانند جابجا کننده های چرخ دنده در موتورسیکلت ها و کلیمپ های برای شاخه های موتور.
2) استفاده از اسپلین ها
هوافضا
کشاورزی
ماشین آلات
تجهیزات سنگین
تولیدات صنعتی
نفت و گاز
| محصولات | چرخ چرخدار |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولید دندانهای دنده | بازيگر ها |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 16 |
| تعداد دندان ها (Z) | 15 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 0° |
| درجه دقت دندان | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
