| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | GS2022082103 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $2/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| ماژول: | 2 | نوع اسپلاین: | Spline در پیچ |
|---|---|---|---|
| زاویه فشار: | 30 درجه | مواد: | 20CrMnTi |
| حرارت درمانی: | کربورسازی | طول: | 272 |
| برجسته کردن: | 17CrNiMo6 استیل شفت پیچش پیچی,2 ماژول شفت طناب پیچی فولادی,17CrNiMo6 استیل شفت پیچشی |
||

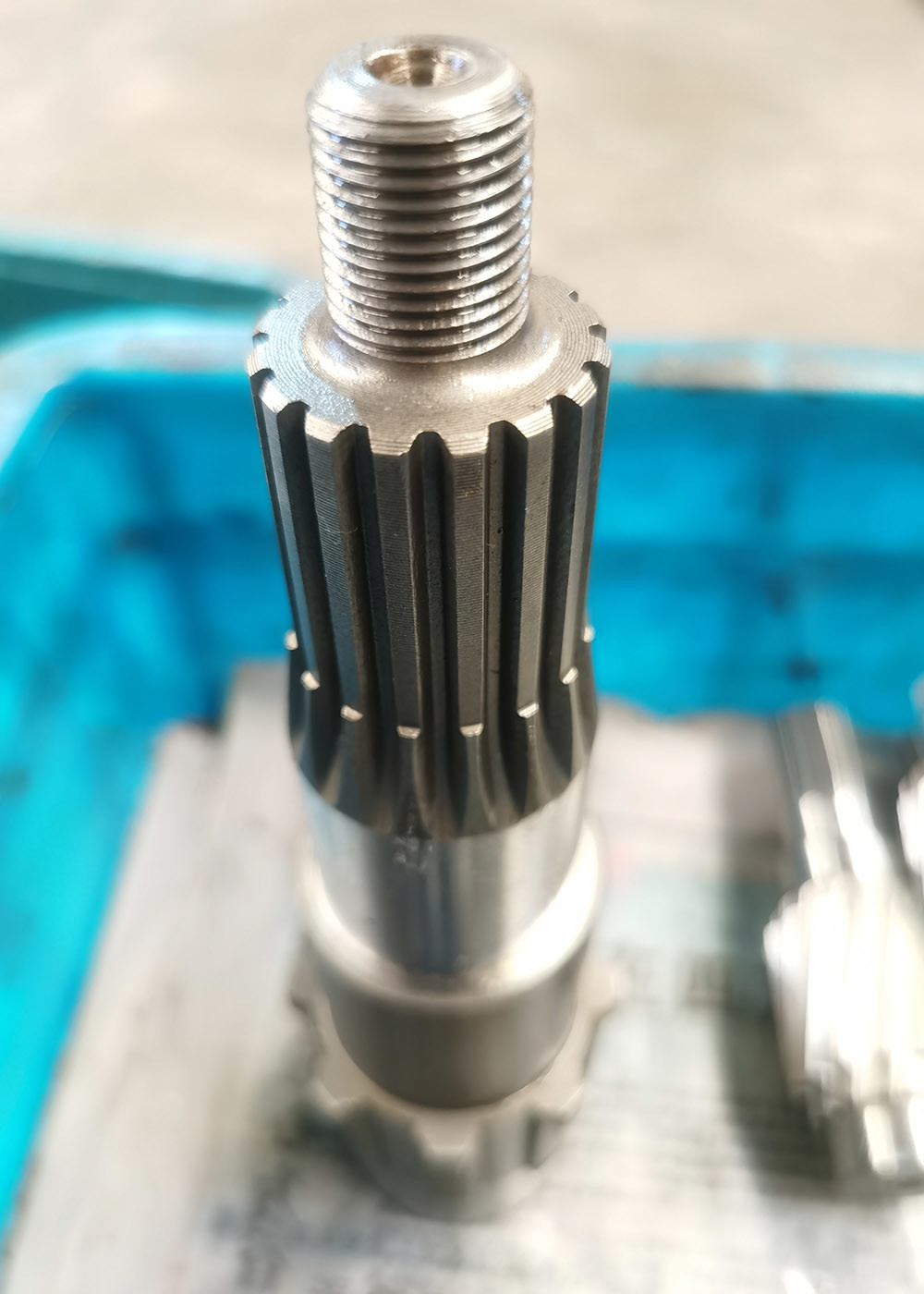

2 ماژول 17CrNiMo6 فولادی در حال نفوذ استیل
1) کاربردهای شاخه های اسپلین
الف) عناصر انتقال مکانیکی مانند دنده ها و چرخ دارها ممکن است نیاز به برداشتن از شاخه به دلیل
به سیستم انتقال قدرت.
ب) حرکت محوری نسبی سیستم انتقال برای اهداف کاربردی مانند سرعت مورد نیاز است
کاهش دهنده ها و کلاچ ها
ج) انتقال تورک بالا مورد نیاز است.
| محصولات | دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| مواد | 17CrNiMo6 |
| تولید دندانهای دنده | بازي کردن با اسپلين ها |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 2 |
| تعداد دندان ها (Z) | |
| زاویه فشار (α) | 30° |
| زاویه هلیکس (β) | 20 درجه |
| درجه دقت دندان | درجه ISO 7/ AGMA 11 درجه |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
