| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | YZSPG22082101 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $150/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 2000 قطعه در ماه |
| نوع: | ستاره | عرض: | 10 |
|---|---|---|---|
| قطر جزئی: | 137 | قطر اصلی: | 150 |
| درجه کیفی: | درجه ISO 8 | مواد: | DIN 17CrNiMo6 |

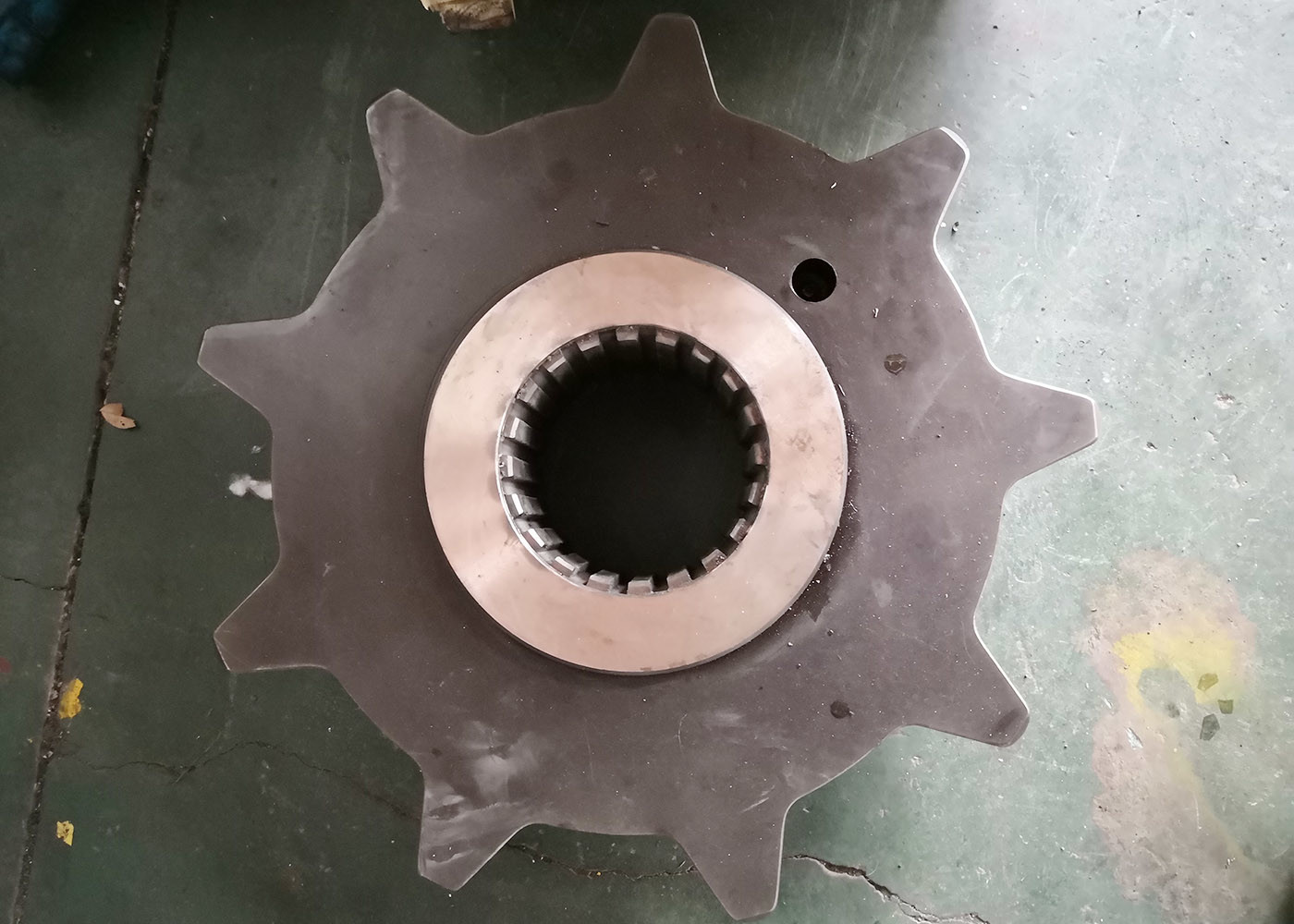

| برجسته کردن: | چرخ دنده ستاره گیربکس 17CrNiMo6,چرخ دنده ستاره با اسپلاین های داخلی,چرخ دنده های گیربکس ستاره |
||
1)توصیف خط موازی/خط راست
اسپلین موازی دارای دو طرف دندان مستقیم و موازی است و تعداد دندان های مختلف می تواند متفاوت باشد.
از 4 تا 12. آنها می توانند باعث انتقال گشتاور بالاتر در مقایسه با splines و serrations involute به دلیل
ضخامت دندان بزرگ از کوچک تا قطر بزرگ پروفایل، اما ممکن است از خستگی ناشی از استرس جلوگیری کند.
تمرکز در ریشه های بال ها.
| محصولات | استار اسپروکت |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | خروجی داخلی |
| تولید دندانهای دنده | شکل گیری دنده |
| خرد کردن دندانهای دنده | |
| سختی | ≥51 HRC |
| عمق سخت | 1.4 تا 1.8 میلی متر |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 0° |
| درجه دقت دندان | درجه ISO 8 |
| درمان گرما | کاربوریزه کردن |
| وزن | ۸۹ کیلوگرم |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
