| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | YZCP22082101 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $150/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 2000 قطعه در ماه |
| نوع: | کوپلینگ شفت | نوع پروفایل: | دنده ی داخلی |
|---|---|---|---|
| نوع اسپلاین: | پیچ و خم مستطیل | فرایند ساخت: | شکل گیری دنده |
| درجه کیفی: | درجه ISO 8 | DP: | 6 |
| برجسته کردن: | کوپلینگ شافت چرخ دنده داخلی,کوپلینگ شفت دنده فولادی 42 CrMo,کوپلینگ شفت انعطاف پذیر فولادی 42 CrMo |
||

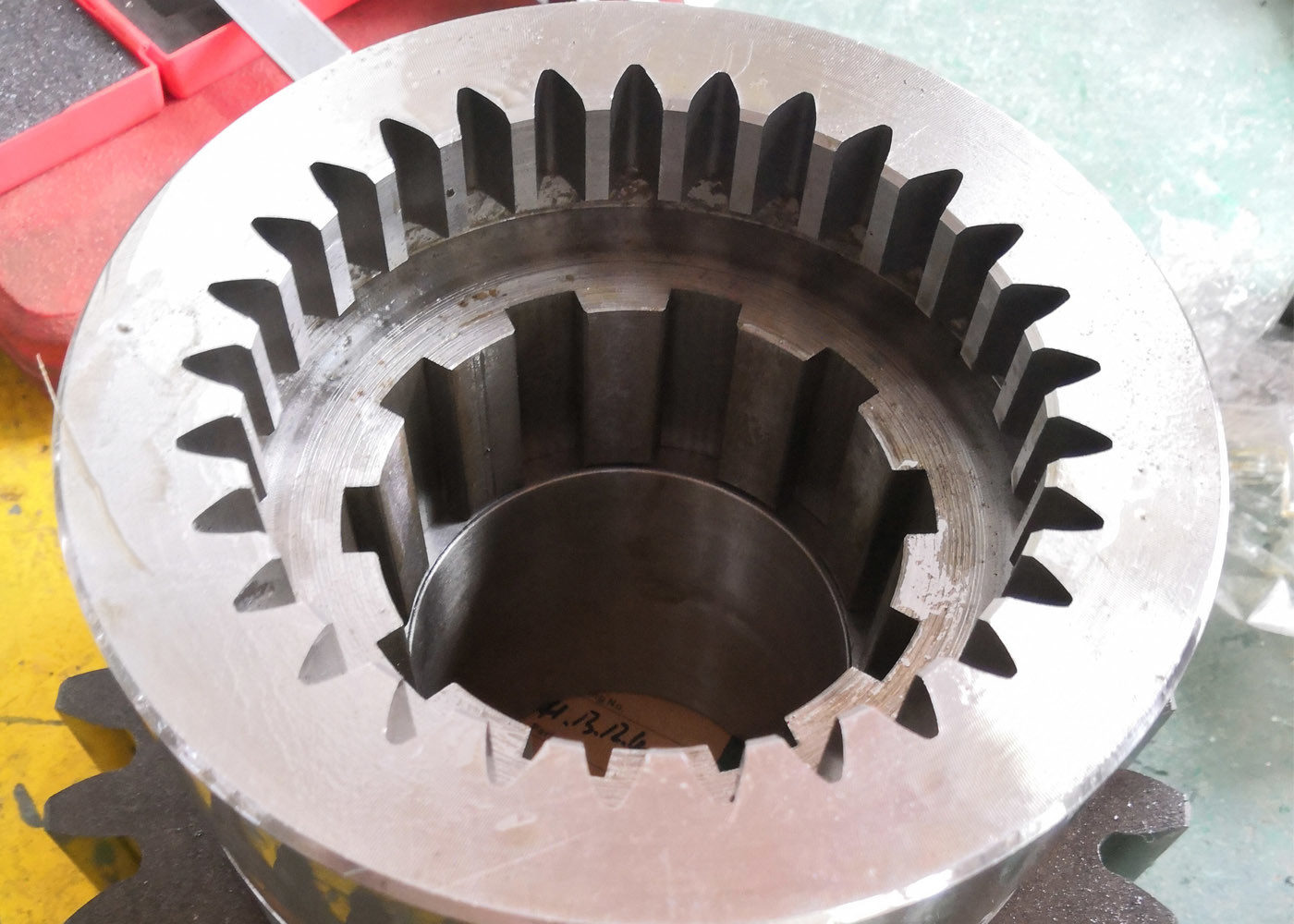

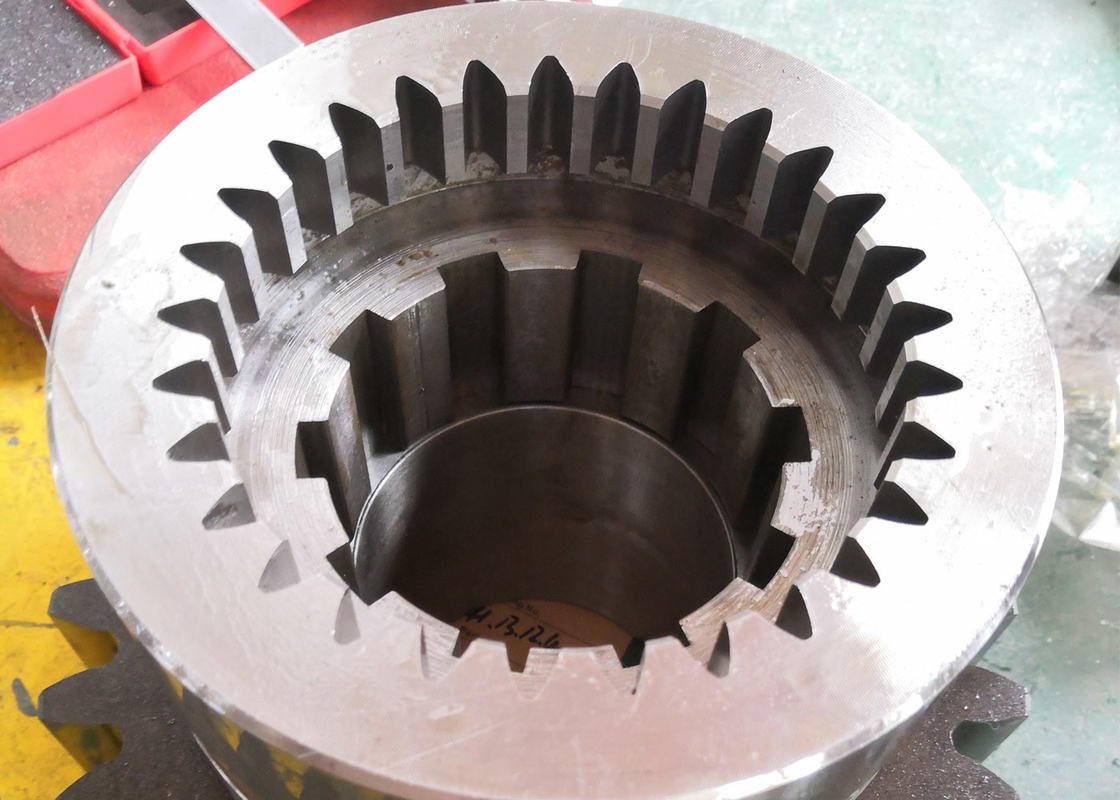

1) توصیف اتصال گودال
یک کوپلر گره یک قطعه مکانیکی است که گره محرک و گره محرک موتور و غیره را به هم متصل می کند.
به منظور انتقال قدرت، اتصال گودال انعطاف پذیری مکانیکی را ایجاد می کند و تحمل انحراف گودال را فراهم می کند.
2) کاربردهای اتصال گره
اتصال میله اجزای مکانیکی است که دو میله چرخان را به هم متصل می کند، مانند میله راننده
برای انتقال قدرت، در موتورها، پمپ ها، ژنراتورها استفاده می شود.
و کمپرسورها
| محصولات | اتصال گودال |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دستگاه های داخلی |
| تولید دندانهای دنده | شکل گیری دنده |
| خرد کردن دندانهای دنده | |
| ماژول (M) | 6 |
| تعداد دندان ها (Z) | 4.233 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 0° |
| درجه دقت دندان | درجه ISO 8 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
