| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SPG22081302 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $260/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 50 دیاس |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 1500 عدد در ماه |
| مواد: | 20Cr2Ni4 | ماژول: | 14 |
|---|---|---|---|
| عرض صورت: | 90 | شماره دندان: | 17 |
| قطر گام: | 238 | نوع اسپلاین: | پیچ و خم مستطیل |
| برجسته کردن: | 16 ماژول 31T دنده خار مستقیم,دنده استوانه ای مستقیم,دنده خار 31T در انتقال دنده |
||

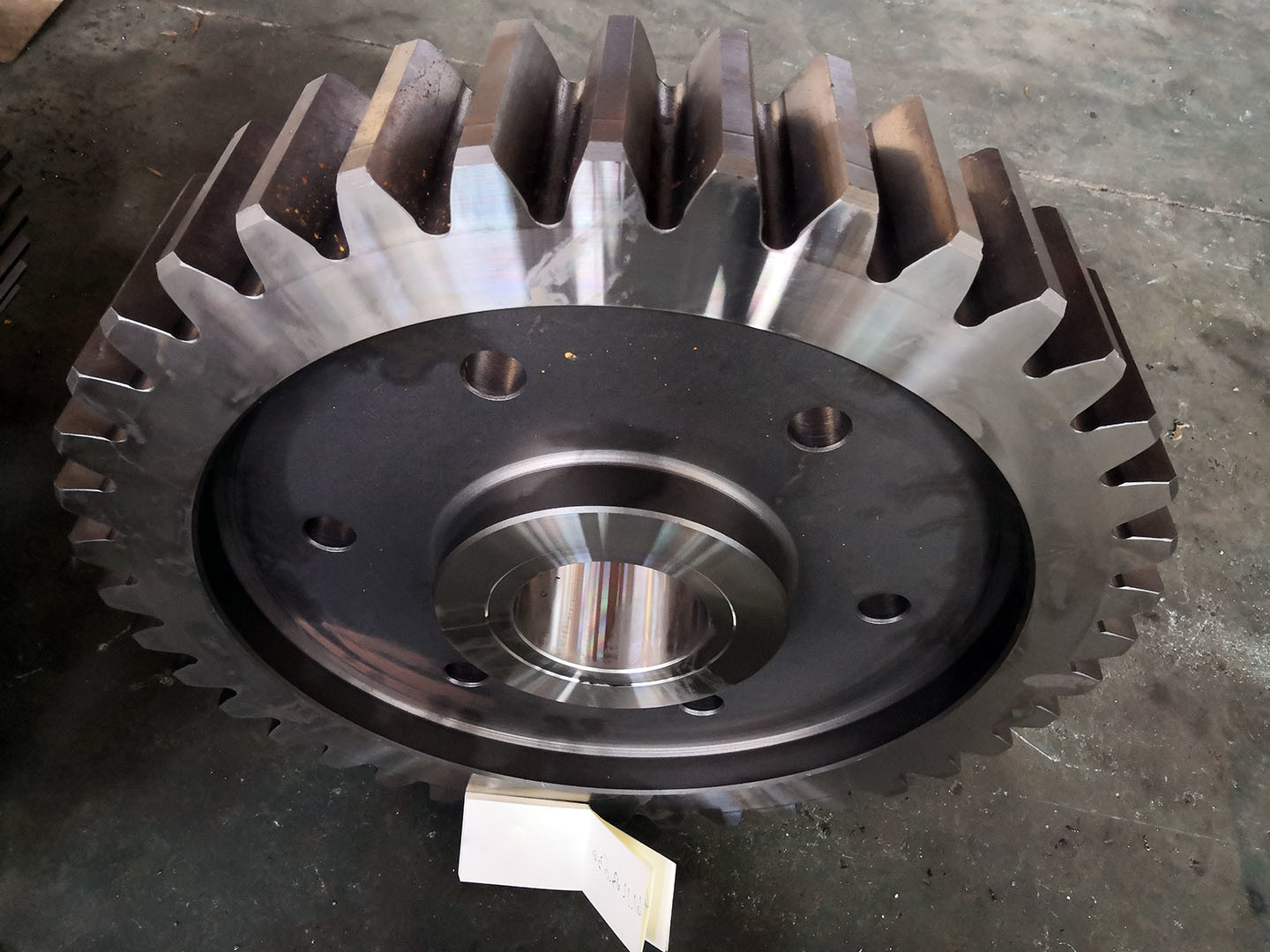

16 ماژول 31T گیربکس گیربکس گیربکس گیربکس گیربکس
1) ویژگی های چرخ دنده های اسپور
این ویژگی یک ساخت ساده از دندان های مستقیم و موازی است که در اطراف محور یک
بدن سیلندر با یک سوراخ مرکزی که روی یک شاخه قرار می گیرد.
دنده های اسپور به عنوان دنده های استوانه ای طبقه بندی می شوند.
از آنجا که سطوح دندان از دنده ها موازی با محور هستند از شاخه های نصب شده، هیچ فشار در جهت محوری تولید نمی شود.
2) تولید چرخ دنده ها
چرخ دنده های اسپور با یک محور که بدن دنده را در اطراف سوراخ بدون تغییر سطح دنده ضخیم می کند ، ماشین سازی شده است.
سوراخ مرکزی را نیز می توان سوراخ کرد تا چرخ دنده بر روی یک اسپلین یا یک شاخه کلیدی قرار گیرد.
| محصولات | چرخ چرخدار |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولید دندانهای دنده | بازيگر ها |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 14 |
| تعداد دندان ها (Z) | 17 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 0° |
| درجه دقت دندان | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
