| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SPG22081102 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $260/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 50 دیاس |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 1500 عدد در ماه |
| مواد: | 20Cr2Ni4 | ماژول: | 10 |
|---|---|---|---|
| عرض صورت: | 80 میلی متر | شماره دندان: | 37 |
| نوع پروفایل: | چرخ دندانه دار | درجه کیفی: | درجه ISO 6-7 |
| برجسته کردن: | Metal Spur Gear سفارشی,10 Module 37T Straight Teeth Gear, Metal Spur Gear 10 Module 37T,Metal Spur Gear 10 Module 37T |
||

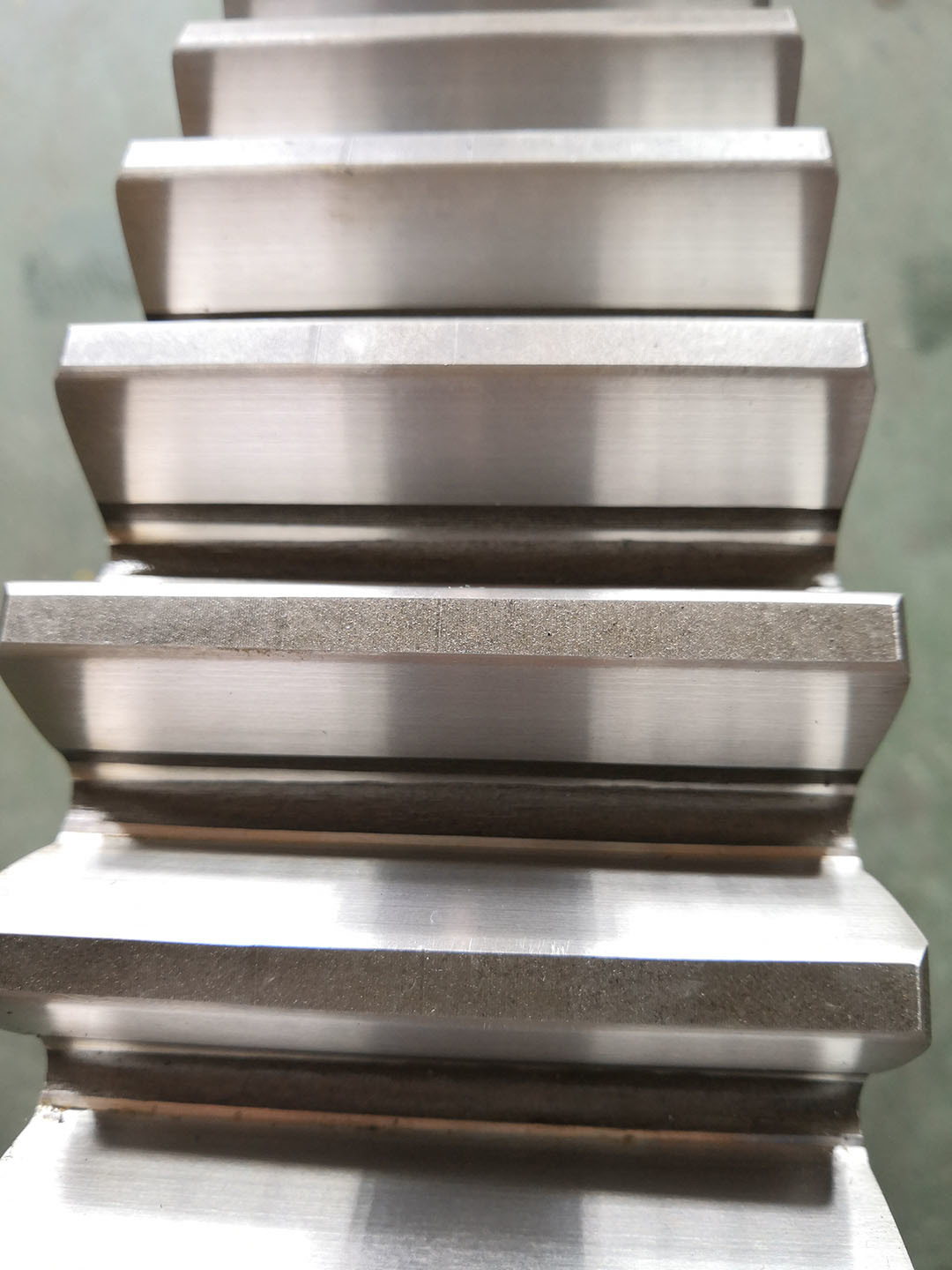

10 ماژول 37T دنده های اسپور سفارشی برای سیستم انتقال تجهیزات معدن
1) توصیف چرخ دنده
دنده های اسپور یک نوع دنده های استوانه ای هستند که دارای شاخه های موازی و همبسته و دندان های مستقیم هستند
و جهت گیری موازی به شاخه ها. آنها احتمالا ساده ترین و رایج ترین نوع دنده
تولید و مناسب برای طیف گسترده ای از برنامه های کاربردی.
2) ویژگی های چرخ دنده
دندانهای یک دنده ی اسپور دارای یک پروفایل غیر قابل تغییر هستند و یک دندان در یک زمان را به صورت یک شبکه می سازند. شکل غیر قابل تغییر به این معنی است
که چرخ دنده ها فقط نیروهای شعاعی (هیچ نیروی محوری) تولید می کنند، اما روش میش دندان باعث ایجاد فشار بالا می شود.
فشار روی دندان های دنده و تولید سر و صدا بالا. به همین دلیل، دنده های اسپور معمولا برای کاهش سرعت استفاده می شود.
سرعت برنامه های کاربردی، اگر چه آنها می توانند در تقریبا هر سرعت استفاده شود.
| محصولات | چرخ چرخدار |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولید دندانهای دنده | بازيگر ها |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 10 |
| تعداد دندان ها (Z) | 37 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 0° |
| درجه دقت دندان | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
