| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | IG220804002 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $200.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 500 عدد در ماه |
| Material: | 42CrMo | Brand: | OEM |
|---|---|---|---|
| Heat Treatment: | Quenching & Tempering | Quality Grade: | ISO 8-9 Grade |
| Profile: | Inner Gear Ring | DP: | 6.35 |
| برجسته کردن: | کوپلینگ شفت با دنده داخلی,کوپلینگ شفت دنده فولادی AISI 4140,کوپلینگ شفت دنده OEM |
||

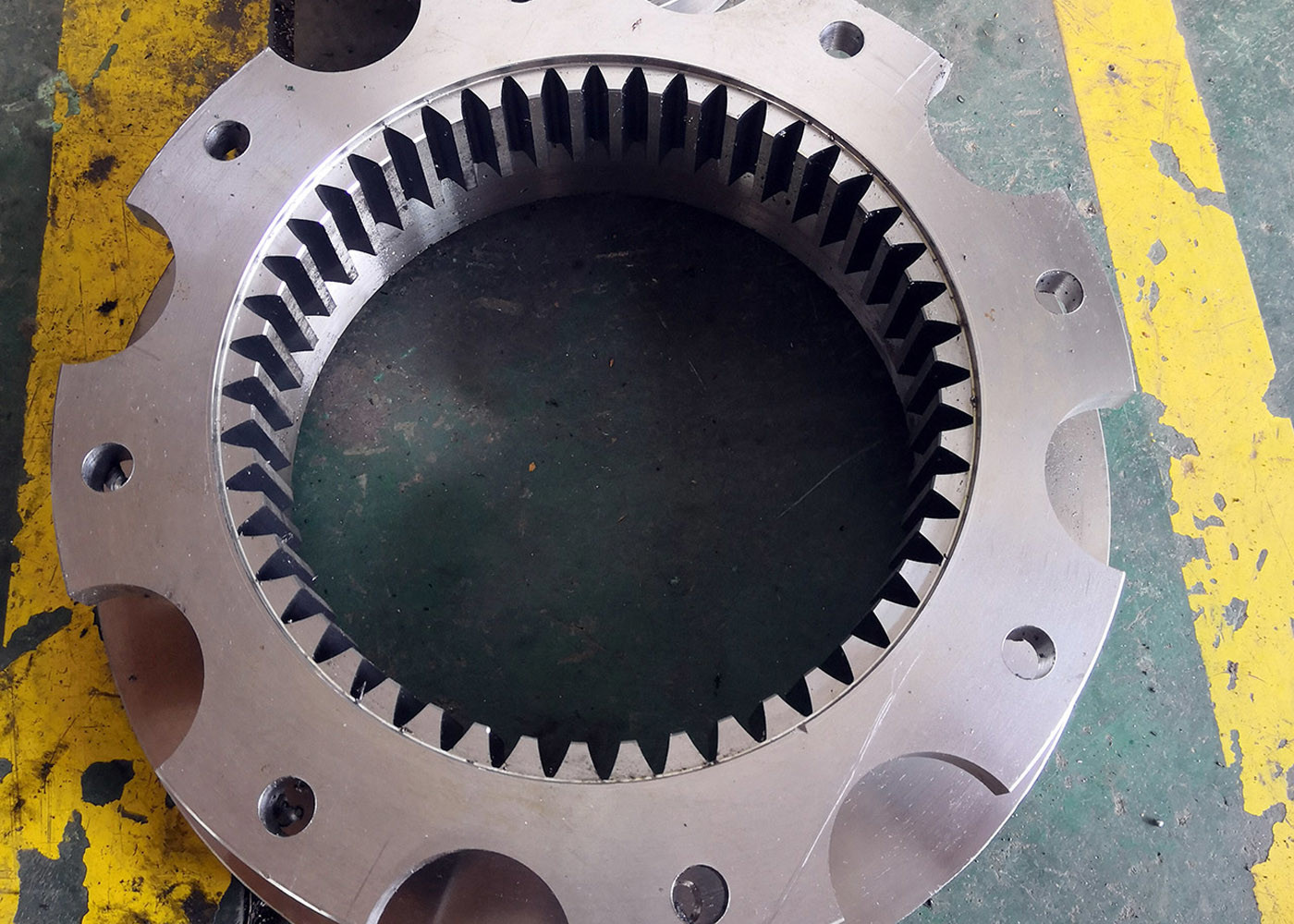

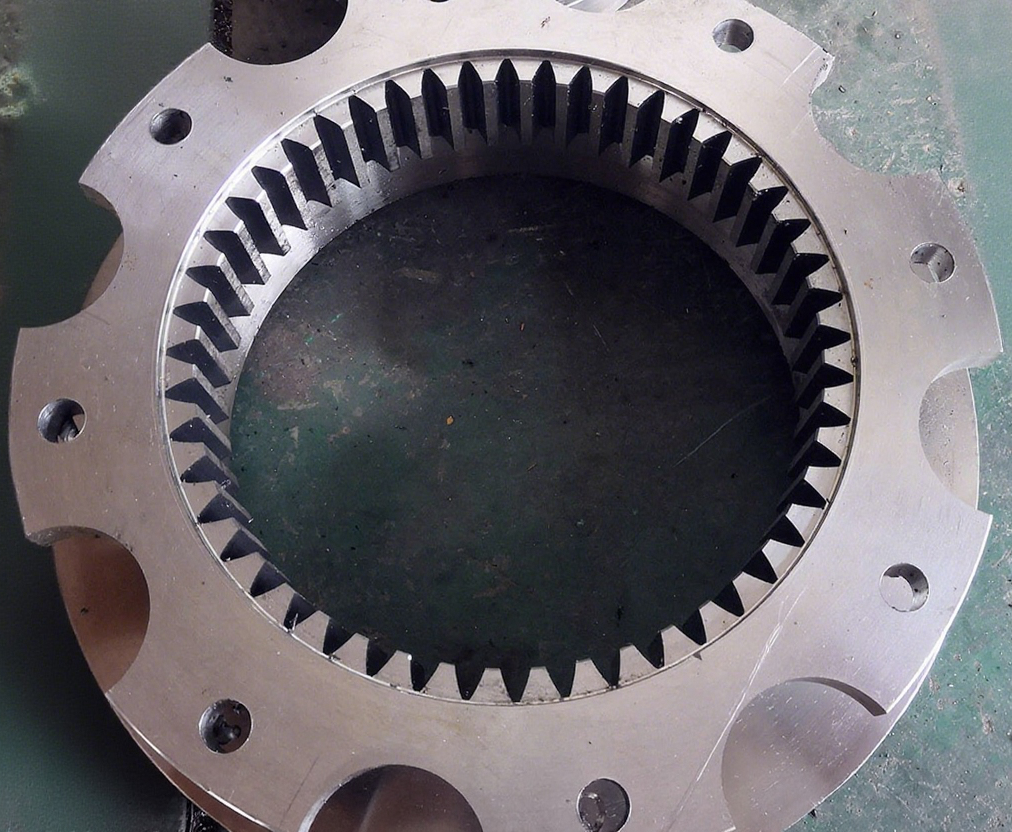

اتصال فولادی AISI 4140 با دنده های داخلی
1) انواع دنده های انتقال
دنده حلقه اي، حلقه دنده داخلي
مجموعه چرخ دنده، چرخ دنده منحنی
2) توصیف تجهیزات داخلی
چرخ دنده داخلی یک چرخ دنده با دندانهایی است که به سمت داخل هدایت می شوند. یک چرخ دنده داخلی گاهی اوقات به سادگی یک چرخ دنده حلقه نامیده می شود.
2) استفاده از دنده های انتقال
دنده ها در انواع مختلف ماشین آلات به عنوان یک جزء انتقال استفاده می شوند.
دنده ها به طور گسترده ای برای سیستم مکانیکی استفاده می شوند.
جعبه گیربکس، کاهش دهنده گیربکس، ابزار الکتریکی، پمپ.
| محصولات | تجهیزات داخلی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولید دندانهای دنده | شکل گیری دنده |
| خرد کردن دندانهای دنده | * در صورت لزوم |
| ماژول (M) | 4 |
| تعداد دندان ها (Z) | 22 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | آداب |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | خنک کردن و گرم کردن/ سخت کردن به واسطه اندوکشن |
| سختی سطح | 230-260 HB |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
