| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | GS23032502 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $75.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 60 روز |
| شرایط پرداخت: | L/C، D/P، Western Union، T/T |
| قابلیت ارائه: | 300 عدد در ماه |
| مواد: | AISI 8620 | برند: | OEM |
|---|---|---|---|
| نوع پروفایل: | Spur Gear & Involute Spline | فرایند ساخت: | چرخ دنده |
| حرارت درمانی: | کربورسازی | طول: | 420 میلی متر |
| برجسته کردن: | شفت چرخ دنده انتقال فولاد آلیاژی,شفت دنده انتقال AISI 8620,شفت دنده انتقال 420 میلی متر |
||

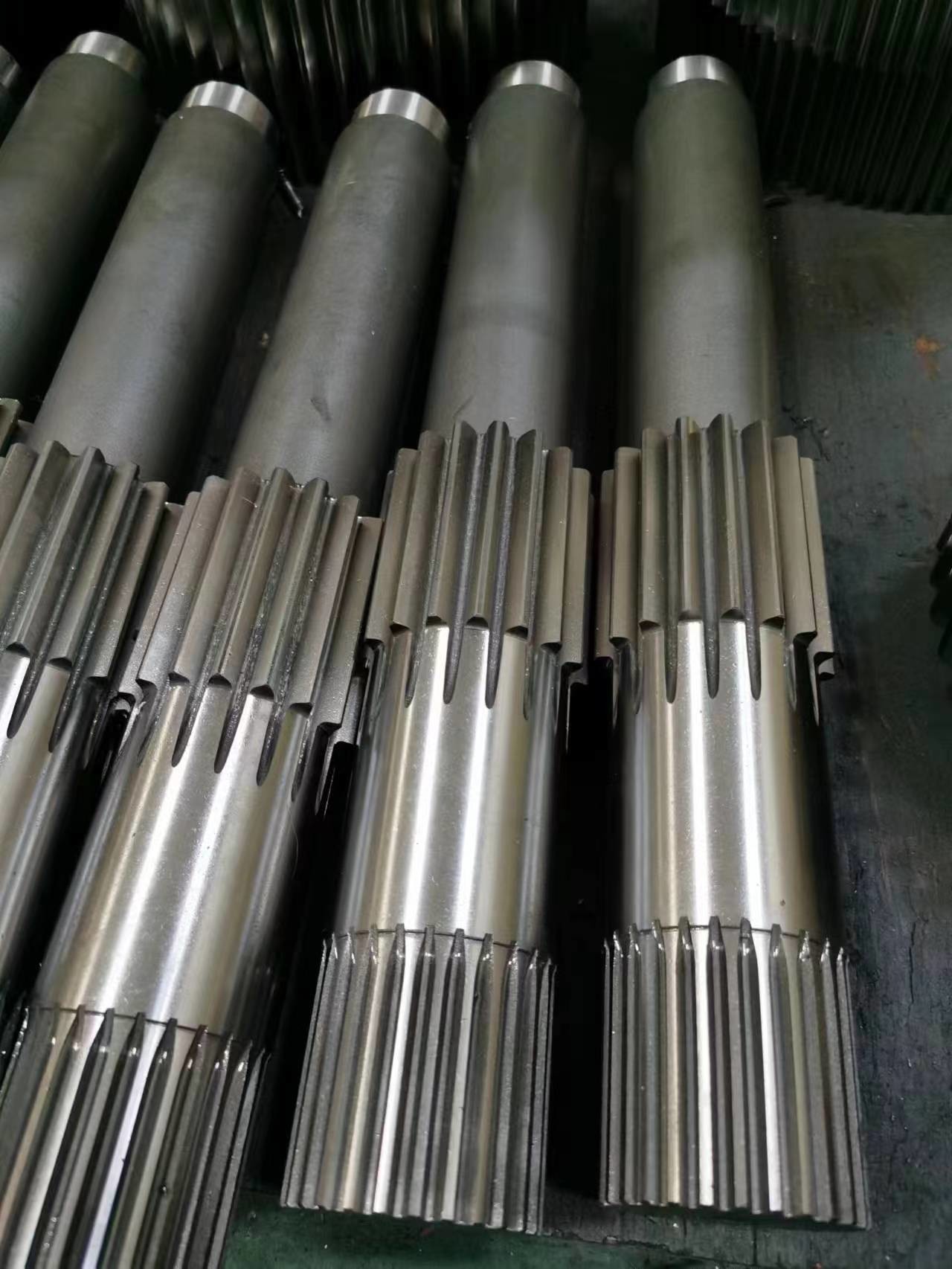

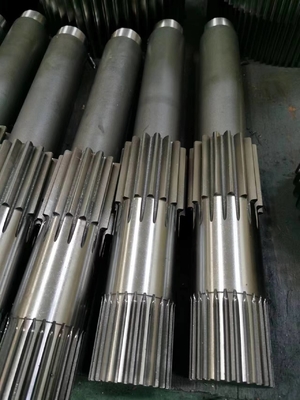

قطعات یدکی انتقال - آذرآلات فولاد آلیاژ و آذرآلات اسپلین
1) ماژول 4
2) زاویه فشار: 30°
3) تعداد دندان ها: 25
4) صورت با: 30mm
5) قطر پچ 10000
قطر پین 8.0mm
اندازه گیری بیش از پین 112.563 ~ 112.508
| محصولات | شفت دنده/شفت اسپلین |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | چرخ دنده ای استوانه ای |
| تجهیزاتدندان هاتولیدات | فرش چرخ دنده/شکل دادن چرخ دنده/شکل دادن چرخ دنده |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 4 |
| تعداد دندان ها (Z) | 25 |
| زاویه فشار (α) | 30° |
| زاویه سرب | 0° |
| درجه دقت | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
