| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | GS22112701 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $850.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 60 روز |
| شرایط پرداخت: | L/C، D/P، Western Union، T/T |
| قابلیت ارائه: | 300 عدد در ماه |
| مواد: | 18crnimo7/ 17crnimo6 | ماژول: | 16 |
|---|---|---|---|
| زاویه مارپیچ: | 15 درجه | دقت: | درجه ISO 6 |
| زاویه فشار: | 20 درجه | طول کل: | 3000 میلی متر |
| برجسته کردن: | طول شفت مارپیچ مارپیچ دست چپ,شفت چرخ دنده انتقال 3000 میلی متر,شفت چرخ دنده انتقال 17CrNiMo6 |
||

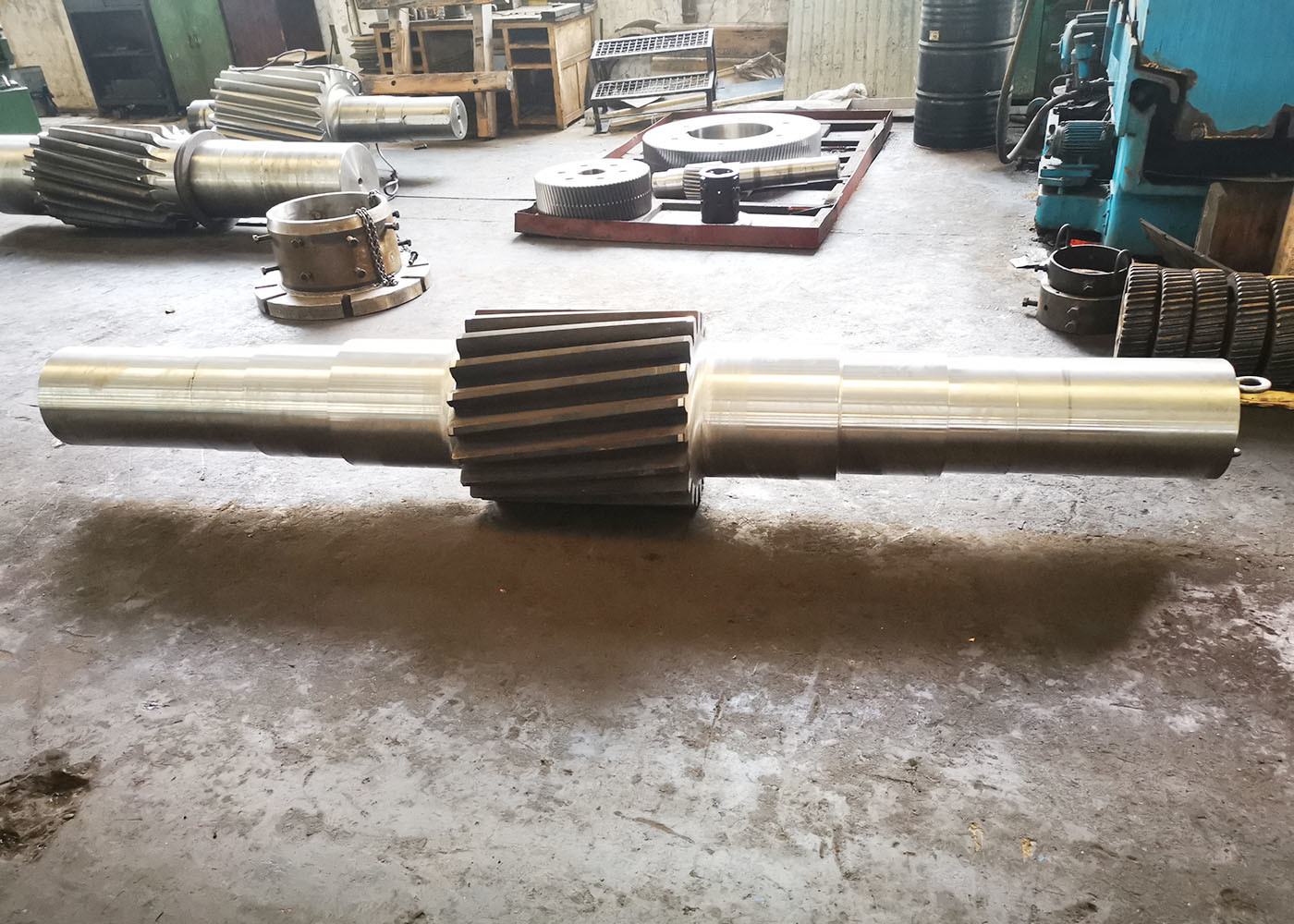

3000mm طول سمت چپ هلیکل Spline شفت محرک اصلی شفت گیربکس انتقال
1) Clasificación de engranajes helicoidales (مجموعه گیری چرخ دار)
a) دستگاه های هلیکوئیدال موازی (استفاده شده برای انتقال قدرت بین محورهای موازی)
ب) دنده های هلیکس دوگانه یا اسپایگ.
ج) دنده های هلیکوئیدال کروزاد یا دنده های سیسگاد (استفاده شده برای انتقال قدرت بین محورهای بدون موازی)
2) توصیف محور چرخ دار
دندهای مستقیم که دارای دندان های هلیکوئیدال هستند، دندهای هلیکوئیدال نامیده می شوند.
دنده هاي هليکوئيدلي مي تونن بين محور هاي موافقه و محور هاي بدون موافقه نيروي انتقال بدن.
در صنایع مختلف مانند خودرو و ماشین آلات صنعتی بسیار استفاده می شوند.
دنده هاي مارشال دار مي تونن بار بيشتري رو تحمل کنن تا دنده هاي مستقيم و به صورت ساکت تر کار مي کنن.
دندهاي مستقيم به خاطر تماس ناگهاني بين دندون هاي دنده در زمان اتصال صدا مي کنند
اما دندهاي سرگشايي باعث تماس نرم از يک لبه دندان به لبه ديگري مي شوند.
این کار باعث می شه که کار راحت و ساکت با کارایی بیشتر نسبت به دنده های راست انجام بشه.
| محصولات | شفت دنده های مارپیچی دست چپ |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تجهیزاتدندان هاتولیدات | خرد کردن دنده ها |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 14 |
| تعداد دندان ها (Z) | 22 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 22° |
| درجه دقت | درجه ایزو 6 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
