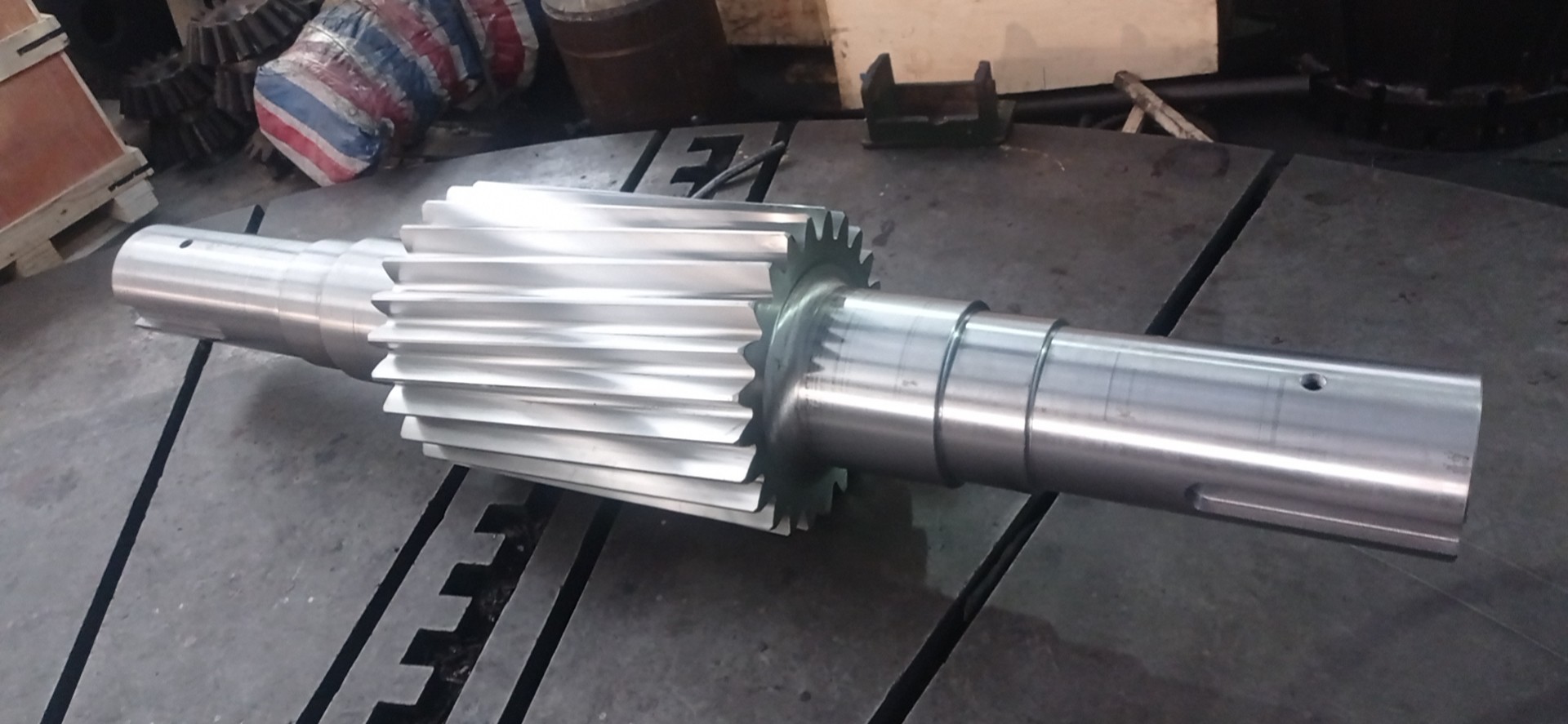

SAE 4340 Steel Left Hand Helical Gear Chaft DP 1.5 24T Angle 5°
  • SAE 4340 Steel Left Hand Helical Gear Chaft DP 1.5 24T Angle 5°
  • SAE 4340 Steel Left Hand Helical Gear Chaft DP 1.5 24T Angle 5°

SAE 4340 Steel Left Hand Helical Gear Chaft DP 1.5 24T Angle 5°

محل منبع چین
نام تجاری YIZGEAR
شماره مدل GS22112402
جزئیات محصول
مادی:
40CrNiMoA
DP:
1.5
زاویه مارپیچ:
5 درجه
شماره دندان دنده:
24
عرض دندان:
24 "
زاویه فشار:
20 درجه
برجسته کردن:

شفت چرخ دنده حلزونی دست چپ

,

شفت دنده انتقال SAE 4340

,

شفت دنده انتقال با زاویه 24T

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
2 قطعه
قیمت
$1850.0/Piece
جزئیات بسته بندی
جعبه تخته سه لا
زمان تحویل
60 روز
شرایط پرداخت
L/C، D/P، Western Union، T/T
قابلیت ارائه
300 عدد در ماه
توضیح محصول

فولاد SAE 4340 DP 1.5 24T شفت دنده مارپیچ چپ زاویه مارپیچ 5°

چرخ دنده پینیون مارپیچ 24 دندانه

  • گام قطری: 15
  • زاویه فشار: 20°
  • قطر شروع: 14.667 اینچ
  • تعداد دندانه‌ها: 24
  • زاویه مارپیچ: 5°
  • عملیات حرارتی: سخت‌کاری القایی. سختی: 45-50 HRC
  • سنگ زنی دنده. کیفیت: درجه ISO 6-7
مشخصات فنی
پارامتر مشخصات
سفارشی موجود
نوع پروفیل دنده استوانه‌ای
فرآیند تولید دنده زنی
سنگ زنی دندانه‌ها شامل
ماژول (M) 16.933
تعداد دندانه‌ها (Z) 24
زاویه فشار (α) 20°
زاویه سرب 5°
درجه دقت درجه ISO 6-7
عملیات حرارتی سخت‌کاری القایی
سختی سطح 45-50 HRC
مقایسه درجه‌بندی کدهای فولاد
چین/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XГT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
تجهیزات تولید

SAE 4340 Steel Left Hand Helical Gear Chaft DP 1.5 24T Angle 5° 0

فرآیند تولید

SAE 4340 Steel Left Hand Helical Gear Chaft DP 1.5 24T Angle 5° 1
